Modelado de Cubiertas Complejas en Revit: Flechas de Pendiente y Sub-elementos

Cubiertas por máxima pendiente en Revit
← Volver a Proyectos y Artículos
Modelado & familias · Lectura: 4 min

Modelado de Cubiertas Complejas en Revit: Flechas de Pendiente y Sub-elementos

Resuelve encuentros de faldones irregulares, cubiertas inclinadas hacia sumideros y geometrías no ortogonales en Revit con Flecha de Pendiente.

Pablo Freiría Lorenzo
Pablo Freiría Lorenzo · Arquitecto Técnico e Ingeniero de Edificación (COATPO VR1055) · Galicia

En una región con la pluviometría de Galicia, el diseño y la correcta resolución geométrica de las cubiertas (tanto inclinadas de teja o pizarra como cubiertas planas con formación de pendientes hacia cazoletas y canalones) es uno de los puntos más críticos de cualquier proyecto de edificación o rehabilitación.

Cuando nos enfrentamos a plantas con aleros a distinta cota, parcelas trapezoidales entre medianeras o faldones cuyas limatesas y limahoyas no siguen una pendiente uniforme perimetral, el comando estándar de Define pendiente en el contorno de Autodesk Revit resulta insuficiente. Es entonces cuando entra en juego la herramienta Flecha de pendiente (Slope Arrow).

Modelado de cubierta por flechas de máxima pendiente en Autodesk Revit
Resolución de faldones convergentes y estudio de pendientes en vistas 3D y alzados en Autodesk Revit.

Ventajas de Modelar con Flechas de Pendiente y Modificación de Sub-elementos

1. Flecha de Pendiente (Slope Arrow)

Permite definir el sentido exacto de evacuación del agua trazando un vector dentro del boceto de la cubierta y especificando bien el porcentaje de pendiente (%), bien la cota exacta del extremo inicial y del extremo final respecto al nivel. Ideal para encajar cubiertas reales medidas con escáner láser 3D.

2. Modificar Sub-elementos (Variable Thickness)

En cubiertas planas invertidas o tradicionales con formación de pendientes de hormigón celular, activando la casilla Variable en la capa de pendiente del tipo de cubierta podemos añadir puntos y líneas divisorias con la cota exacta de los sumideros.

COMANDO EN AUTODESK REVIT:
Arquitectura → Cubierta por perímetro → Desactivar "Define pendiente" en las líneas de contorno → Trazar Flecha de pendiente indicando cota de cola y cota de cabeza.
Estudio de Arquitectura Técnica, BIM y Escaneado Láser 3D en Galicia
¿Necesitas asesoramiento técnico, levantamiento 3D o dirección de obra?

Trabajamos con particulares, autopromotores, estudios de arquitectura y empresas en Vigo, Gondomar, Nigrán, Baiona (Val Miñor), Pontevedra, Santiago de Compostela, A Coruña, Ourense y Lugo.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 20 publicaciones

Detalles Constructivos 2D/3D sin Alterar el Modelo BIM: Herramienta Perfil de Corte en Revit

Ejemplos de aplicación de perfil de corte
← Volver a Proyectos y Artículos
Modelado & familias · Lectura: 4 min

Detalles Constructivos 2D/3D sin Alterar el Modelo BIM: Herramienta Perfil de Corte en Revit

Aprende a refinar los encuentros de capas en secciones constructivas a escala 1:20 y 1:10 en Revit usando Perfil de Corte (Cut Profile) sin penalizar el modelo 3D.

Pablo Freiría Lorenzo
Pablo Freiría Lorenzo · Arquitecto Técnico e Ingeniero de Edificación (COATPO VR1055) · Galicia

Uno de los principios fundamentales del trabajo eficiente en BIM (Building Information Modeling) es no sobremodelar en 3D aquellos micro-detalles que pertenecen a la escala de representación 2D (1:20, 1:10 o 1:5). Si intentásemos modelar en tres dimensiones cada solape de lámina impermeabilizante, el cajeado del mortero de agarre o el encuentro exacto del aislamiento térmico en el frente de forjado para evitar puentes térmicos (DB-HE), el archivo perdería agilidad.

Para resolver los encuentros constructivos en vistas de sección y llamadas de detalle manteniendo el vínculo vivo con las capas reales del elemento 3D, Autodesk Revit ofrece la herramienta Perfil de corte (Cut Profile).

Edición de encuentro constructivo de capas con la herramienta Perfil de corte en Revit
Ajuste del encuentro entre capas de muro y forjado en sección constructiva mediante Perfil de corte en Autodesk Revit.

¿Cómo funciona Perfil de Corte en una Sección Constructiva?

  • Edición por Cara o por Límite entre Capas: Al activar el comando, podemos seleccionar una capa específica de un muro, suelo o cubierta (siempre que la vista esté en nivel de detalle Medio o Alto).
  • Adición o Sustracción 2D vinculada: Trazamos una línea de boceto que amplía o recorta la silueta de esa capa en esa vista concreta (por ejemplo, prolongando el aislamiento SATE sobre el canto del forjado o encastrando la solera).
  • Respeto íntegro de las Mediciones 3D: El cambio es exclusivamente gráfico para el plano de detalle constructivo; las mediciones volumétricas y superficiales del modelo BIM permanecen intactas.
RUTA EN AUTODESK REVIT:
En una vista de Sección o Detalle (Nivel de detalle Alto): Vista → Panel Gráficos → Perfil de corte. Seleccionar Cara o Límite entre caras, dibujar la línea de modificación y verificar que la flecha azul apunte hacia la zona que deseamos conservar.
Estudio de Arquitectura Técnica, BIM y Escaneado Láser 3D en Galicia
¿Necesitas asesoramiento técnico, levantamiento 3D o dirección de obra?

Trabajamos con particulares, autopromotores, estudios de arquitectura y empresas en Vigo, Gondomar, Nigrán, Baiona (Val Miñor), Pontevedra, Santiago de Compostela, A Coruña, Ourense y Lugo.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 20 publicaciones

Licitaciones Públicas y Requisitos Técnicos en Proyectos BIM (BEP, IFC y Contratación)

Licitación BIM
← Volver a Proyectos y Artículos
Herramientas & gestión · Lectura: 5 min

Licitaciones Públicas y Requisitos Técnicos en Proyectos BIM (BEP, IFC y Contratación)

Claves normativas, preparación del Plan de Ejecución BIM (BEP), niveles de desarrollo (LOD) y entregables OpenBIM (IFC) en licitaciones públicas y privadas.

Pablo Freiría Lorenzo
Pablo Freiría Lorenzo · Arquitecto Técnico e Ingeniero de Edificación (COATPO VR1055) · Galicia

La implantación de la metodología BIM (Building Information Modeling) en la contratación pública y privada ha dejado de ser una tendencia de futuro para convertirse en un requisito técnico habitual en pliegos de toda España y Galicia. Impulsada originalmente por la Directiva Europea 2014/24/UE sobre contratación pública y la Ley 9/2017 de Contratos del Sector Público (LCSP), la exigencia de modelos digitales tridimensionales con información paramétrica permite auditar el ciclo de vida completo del edificio, eliminar colisiones en fase de proyecto y garantizar la trazabilidad económica de la obra.

¿Qué exigen hoy los Pliegos Técnicos en Licitaciones con Requisitos BIM?

Tanto para estudios de arquitectura e ingeniería que concurren a concursos de redacción de proyecto como para empresas constructoras que licitan la ejecución de obras públicas (Xunta de Galicia, ministerios, diputaciones o concellos), resulta fundamental dominar cuatro pilares documentales:

1. Plan de Ejecución BIM (BEP / PEB)

Es el documento contractual que define cómo se organizará el modelo, los roles del equipo (BIM Manager, Coordinador BIM, Modeladores), la estructura de federación de disciplinas (Arquitectura, Estructura, MEP), el sistema de coordenadas georreferenciadas (ETRS89) y la matriz de responsabilidades conforme a la norma UNE-EN ISO 19650.

2. Niveles de Desarrollo (LOD) y de Información (LOI)

Especifica el grado de definición geométrica y de datos asociado a cada fase: desde un LOD 200 en anteproyecto o proyecto básico, hasta un LOD 300/350 en proyecto de ejecución y un LOD 400/500 (As-Built) para la liquidación final y mantenimiento (Facility Management).

Interoperabilidad OpenBIM, Mediciones 5D y Detección de Interferencias

  • Entrega en formatos nativos y abiertos (IFC): Además del modelo nativo (por ejemplo, .RVT de Autodesk Revit), las administraciones exigen la exportación validada al estándar abierto IFC (Industry Foundation Classes) y el uso de formatos de comunicación de incidencias BCF.
  • Coordinación 3D y Clash Detection: Auditoría previa de interferencias geométricas entre estructura e instalaciones mediante herramientas como Autodesk Navisworks o visores IFC antes de iniciar la obra.
  • Planificación 4D y Presupuesto 5D (BC3): Vinculación directa de las mediciones del modelo BIM con bases de precios en estándar FIEBDC-3 (.bc3) para asegurar la coherencia total entre los planos y el presupuesto de licitación.
APOYO EXTERNO PARA ESTUDIOS Y CONSTRUCTORAS EN GALICIA:
En nuestro estudio colaboramos con estudios de arquitectura y empresas adjudicatarias redactando el Plan de Ejecución BIM (BEP), realizando el levantamiento láser 3D previo, modelando las disciplinas en Revit y generando los entregables IFC y mediciones BC3 exigidos por la administración.
Estudio de Arquitectura Técnica, BIM y Escaneado Láser 3D en Galicia
¿Necesitas asesoramiento técnico, levantamiento 3D o dirección de obra?

Trabajamos con particulares, autopromotores, estudios de arquitectura y empresas en Vigo, Gondomar, Nigrán, Baiona (Val Miñor), Pontevedra, Santiago de Compostela, A Coruña, Ourense y Lugo.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 20 publicaciones

Optimización y Compresión de Planos PDF e Imágenes para Visados Colegiales y Licencias

Optimización de imagen y pdf
← Volver a Proyectos y Artículos
Herramientas & gestión · Lectura: 3 min

Optimización y Compresión de Planos PDF e Imágenes para Visados Colegiales y Licencias

Cómo reducir el peso de proyectos técnicos en PDF y reportajes fotográficos de obra sin pérdida de resolución para plataformas de visado y sedes electrónicas.

Pablo Freiría Lorenzo
Pablo Freiría Lorenzo · Arquitecto Técnico e Ingeniero de Edificación (COATPO VR1055) · Galicia

En el día a día de un estudio de arquitectura técnica e ingeniería, la entrega de proyectos de ejecución, informes periciales con decenas de fotografías de alta resolución u ortofotos procedentes de levantamientos con dron y escáner láser 3D genera archivos PDF de gran tamaño. Sin embargo, las sedes electrónicas municipales de los concellos de Galicia, las plataformas de visado colegial (COATPO) y los juzgados (LexNET) imponen límites estrictos de megabytes por archivo.

Optimización sin Pérdida de Nitidez en Textos Vectoriales y Cotas

Reducir el tamaño de un expediente técnico o de las imágenes de un informe pericial no debe suponer jamás que las cotas de un plano o las fisuras de una fotografía pierdan legibilidad:

1. Compresión Inteligente de Documentos PDF

Permite submuestrear las imágenes rasterizadas incrustadas en la memoria y planos a 150–200 ppp manteniendo intactos al 100% los vectores CAD/BIM y las fuentes tipográficas, logrando reducciones de peso de hasta un 70%.

2. Optimización de Imágenes JPEG y PNG

Fundamental tanto para aligerar informes Word/PDF de control de obra y actas de visita como para garantizar una carga ultrarrápida (Core Web Vitals) en portales web profesionales en conexiones móviles.

Optimización y compresión de archivos PDF e imágenes técnicas
Interfaz de compresión por lotes para imágenes JPEG, PNG y dossieres técnicos en formato PDF.
BUENAS PRÁCTICAS EN ENTREGABLES TÉCNICOS:
• Exportar planos desde Revit/AutoCAD con líneas vectoriales y compresión JPEG media-alta para sombreados.
• Comprimir el dossier PDF antes de la firma digital con certificado FNMT/Colegial (nunca recomprimir un PDF después de haberlo firmado electrónicamente para no invalidar el hash criptográfico).
Estudio de Arquitectura Técnica, BIM y Escaneado Láser 3D en Galicia
¿Necesitas asesoramiento técnico, levantamiento 3D o dirección de obra?

Trabajamos con particulares, autopromotores, estudios de arquitectura y empresas en Vigo, Gondomar, Nigrán, Baiona (Val Miñor), Pontevedra, Santiago de Compostela, A Coruña, Ourense y Lugo.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 20 publicaciones

Secciones Fugadas y Fotografía Arquitectónica en Revit: Cámara, Caja de Sección y Rueda 3D

Perspectiva exterior horizontal Revit
← Volver a Proyectos y Artículos
Modelado & familias · Lectura: 4 min

Secciones Fugadas y Fotografía Arquitectónica en Revit: Cámara, Caja de Sección y Rueda 3D

Crea secciones constructivas fugadas e infografías interiores de alto impacto en Revit combinando Cámara en perspectiva, Caja de Sección y Sombras Ambientales.

Pablo Freiría Lorenzo
Pablo Freiría Lorenzo · Arquitecto Técnico e Ingeniero de Edificación (COATPO VR1055) · Galicia

Una de las representaciones gráficas más potentes para explicar un proyecto de reforma, rehabilitación o vivienda unifamiliar a un cliente particular es la sección fugada en perspectiva (3D Section Perspective). A diferencia de un plano 2D —que a menudo resulta abstracto para quien no está acostumbrado a leer planos técnicos—, una sección fugada permite comprender de un solo vistazo la relación entre las estancias interiores, la altura de los techos y la entrada de luz natural.

Cómo Combinar Cámara, Caja de Sección y Rueda de Navegación en Revit

Sin salir de Autodesk Revit podemos generar vistas explicativas de gran calidad combinando tres herramientas nativas:

Sección fugada en perspectiva horizontal generada en Autodesk Revit
1. Sección fugada horizontal combinando cámara en perspectiva, caja de sección 3D y sombras ambientales.
Perspectiva interior vertical en sección en Autodesk Revit
2. Perspectiva interior vertical seccionada para analizar la distribución en altura de una vivienda.
PASO A PASO PARA CREAR UNA SECCIÓN FUGADA:
1. CÁMARA: Vista → Vista 3D → Cámara (posicionar desde planta marcando el punto de observador y la profundidad de objetivo).
2. CAJA DE SECCIÓN: En las Propiedades de la vista de cámara, activar Caja de sección (Section Box) y ajustar los pinzamientos hasta cortar por el plano deseado.
3. RUEDA DE NAVEGACIÓN (Full Navigation Wheel): Usar los comandos Encuadrar, Mirar, Arriba/Abajo y Pasear para afinar el punto de vista y activar Sombras ambientales en Opciones de visualización de gráficos.
Estudio de Arquitectura Técnica, BIM y Escaneado Láser 3D en Galicia
¿Necesitas asesoramiento técnico, levantamiento 3D o dirección de obra?

Trabajamos con particulares, autopromotores, estudios de arquitectura y empresas en Vigo, Gondomar, Nigrán, Baiona (Val Miñor), Pontevedra, Santiago de Compostela, A Coruña, Ourense y Lugo.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 20 publicaciones

Cómo Eliminar el Fondo de un Logotipo o Sello Técnico y Hacerlo Transparente (PNG Canal Alfa)

Como hacer logo transparente
← Volver a Proyectos y Artículos
Herramientas & gestión · Lectura: 3 min

Cómo Eliminar el Fondo de un Logotipo o Sello Técnico y Hacerlo Transparente (PNG Canal Alfa)

Guía rápida con software libre (GIMP) para añadir canal alfa y exportar logotipos y firmas con fondo transparente para cajetines de planos e informes técnicos.

Pablo Freiría Lorenzo
Pablo Freiría Lorenzo · Arquitecto Técnico e Ingeniero de Edificación (COATPO VR1055) · Galicia

Al maquetar cajetines de planos en Autodesk Revit o AutoCAD, portadas de informes periciales o presupuestos con fondos oscuros o tramas de color, insertar un logotipo corporativo o una rúbrica en formato JPEG con el clásico recuadro blanco de fondo resta profesionalidad inmediata al documento.

En este tutorial práctico —nacido de una consulta compartida con nuestros compañeros de Control y Gestión de Obras— vemos cómo convertir en menos de un minuto cualquier logotipo en un archivo PNG con canal alfa (fondo 100% transparente) utilizando software libre y gratuito como GIMP.

Comparativa de logotipo antes y después de eliminar el fondo blanco sobre texto
1. Comparativa del logotipo con fondo opaco frente a la versión con canal alfa transparente integrada sobre documentación.
Logotipo transparente superpuesto sobre fotografía de obra
2. Integración limpia del logotipo sin fondo como marca de agua o sello sobre fotografías de seguimiento de obra.
PROCEDIMIENTO RÁPIDO EN 4 PASOS (GIMP):
1. Abrir la imagen y activar la transparencia en Capa → Transparencia → Añadir canal alfa.
2. Seleccionar la herramienta Selección por color o Selección difusa (Varita mágica) y hacer clic sobre el fondo blanco.
3. Pulsar Supr (Delete) o Ctrl + X para vaciar el fondo (aparecerá el damero gris de transparencia).
4. Ir a Archivo → Exportar como... y guardar siempre con extensión .PNG (el formato JPG no admite transparencia).
Estudio de Arquitectura Técnica, BIM y Escaneado Láser 3D en Galicia
¿Necesitas asesoramiento técnico, levantamiento 3D o dirección de obra?

Trabajamos con particulares, autopromotores, estudios de arquitectura y empresas en Vigo, Gondomar, Nigrán, Baiona (Val Miñor), Pontevedra, Santiago de Compostela, A Coruña, Ourense y Lugo.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 20 publicaciones

El Muro Cortina en Autodesk Revit: Rejillas, Paneles, Montantes y Carpinterías Especiales

Elementos en muro cortina Revit
← Volver a Proyectos y Artículos
Modelado & familias · Lectura: 4 min

El Muro Cortina en Autodesk Revit: Rejillas, Paneles, Montantes y Carpinterías Especiales

Anatomía técnica de los muros cortina en Revit: cómo configurar rejillas, paneles acristalados u opacos y montantes para fachadas ligeras y mamparas de oficina.

Pablo Freiría Lorenzo
Pablo Freiría Lorenzo · Arquitecto Técnico e Ingeniero de Edificación (COATPO VR1055) · Galicia

Un muro cortina (Curtain Wall) es un sistema de fachada ligera autoportante —generalmente compuesto por montantes, travesaños de aluminio o acero y paneles de vidrio o composite— que se ancla a la estructura principal del edificio. En Autodesk Revit, la herramienta de Muro Cortina no solo sirve para proyectar grandes fachadas acristaladas de edificios de oficinas o viviendas contemporáneas, sino también para modelar mamparas divisorias de locales comerciales, barandillas de vidrio, lucernarios, celosías de lamas y cierres de parcela.

Esquema de los tres componentes de un muro cortina en Autodesk Revit: rejillas, paneles y montantes
Esquema cromático de los elementos que integran una familia de sistema de Muro Cortina en Autodesk Revit.

Los 3 Componentes Fundamentales del Muro Cortina en Revit

1. Rejillas de Muro Cortina (Curtain Grids)

Son los ejes invisibles que subdividen el plano del muro cortina en módulos horizontales y verticales. Pueden trazarse de forma manual (continua o por segmentos) o automatizarse por regla de diseño (distancia fija, número fijo o espaciado máximo) en las propiedades de tipo.

2. Paneles (Curtain Panels)

Ocupan cada cuadrante delimitado por las rejillas. Por defecto son acristalados, pero pueden sustituirse por paneles opacos de aluminio/composite, celosías, muros básicos o puertas y ventanas específicas para muro cortina.

3. Montantes y Travesaños (Mullions)

Constituyen la perfilería resistente que se aloja sobre los ejes de las rejillas (o prescindiendo de ellos en sistemas de vidrio estructural a hueso). Revit permite personalizar la sección del perfil, su material y la condición de unión en los encuentros en esquina (montante en L, en V, trapezoidal o circular).

TRUCO DE SELECCIÓN EN REVIT:
Para seleccionar un panel o montante individual dentro de un muro cortina, sitúa el cursor sobre el elemento y pulsa repetidamente la tecla Tabulador (Tab) hasta que se resalte el subcomponente deseado; desbloquéalo (Pin) para cambiar su tipo de forma independiente.
Estudio de Arquitectura Técnica, BIM y Escaneado Láser 3D en Galicia
¿Necesitas asesoramiento técnico, levantamiento 3D o dirección de obra?

Trabajamos con particulares, autopromotores, estudios de arquitectura y empresas en Vigo, Gondomar, Nigrán, Baiona (Val Miñor), Pontevedra, Santiago de Compostela, A Coruña, Ourense y Lugo.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 20 publicaciones

Las 20 Mejores Bibliotecas BIM Gratuitas para Descargar Familias de Revit e IFC

Revit BIM
← Volver a Proyectos y Artículos
Modelado & familias · Lectura: 5 min

Las 20 Mejores Bibliotecas BIM Gratuitas para Descargar Familias de Revit e IFC

Directorio seleccionado con los mejores portales internacionales y de fabricantes para descargar familias de Revit (.rfa) y objetos IFC con datos reales.

Pablo Freiría Lorenzo
Pablo Freiría Lorenzo · Arquitecto Técnico e Ingeniero de Edificación (COATPO VR1055) · Galicia

Uno de los mayores aceleradores de productividad al redactar un proyecto en metodología BIM (Building Information Modeling) es contar con una biblioteca depurada de familias paramétricas (.RFA de Autodesk Revit y objetos .IFC) avaladas por fabricantes reales, que incluyan tanto la geometría adecuada a cada nivel de detalle (LOD) como los metadatos técnicos de marcado CE, transmitancia térmica, acústica y partidas presupuestarias.

A continuación recopilamos y clasificamos los principales portales y bibliotecas BIM gratuitas de referencia para arquitectos técnicos, arquitectos e ingenieros:

1. Grandes Portales Internacionales de Fabricantes BIM

BIMobject

El mayor catálogo mundial de objetos BIM auditados directamente por fabricantes de carpinterías, climatización, sanitarios, fachadas e iluminación, con plugin directo para Revit.

Bimetica

Plataforma de referencia en España y Latinoamérica con miles de familias en estándar GDO-BIM, incluyendo archivos de mediciones .BC3 asociados a cada producto.

BIM&CO

Plataforma colaborativa internacional que destaca por la calidad de parametrización de datos técnicos para cálculo MEP y estructural.

NBS National BIM Library

Biblioteca oficial británica (NBS) con objetos genéricos y de fabricantes bajo los más estrictos estándares de calidad ISO 19650.

2. Otras Plataformas y Comunidades Destacadas de Objetos Revit / IFC

  • BIMtool: Excelente repositorio de sistemas constructivos y materiales en español.
  • Polantis: Amplio catálogo europeo de mobiliario, equipamiento urbano y sistemas técnicos en múltiples formatos CAD y BIM.
  • RevitCity & Modlar: Comunidades históricas con decenas de miles de familias genéricas creadas por usuarios para resolver mobiliario y equipamiento singular.
  • Syncronia & BIMstore: Diseño italiano y británico con familias de alta calidad estética y técnica.
RECOMENDACIÓN DE AUDITORÍA BIM ANTES DE INSERTAR:
Antes de cargar una familia descargada de internet directamente en tu modelo central de proyecto, ábrela siempre por separado en el Editor de Familias de Revit, purga los elementos no utilizados (Gestionar → Limpiar elementos no utilizados), verifica que no contenga bloques CAD 3D importados innecesarios y comprueba que su peso sea idealmente inferior a 1,5 MB.
Estudio de Arquitectura Técnica, BIM y Escaneado Láser 3D en Galicia
¿Necesitas asesoramiento técnico, levantamiento 3D o dirección de obra?

Trabajamos con particulares, autopromotores, estudios de arquitectura y empresas en Vigo, Gondomar, Nigrán, Baiona (Val Miñor), Pontevedra, Santiago de Compostela, A Coruña, Ourense y Lugo.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 20 publicaciones

Segundas Oportunidades en la Arquitectura Tradicional: Rehabilitación Integral y Reforma de Vivienda Unifamiliar de Piedra en Tui

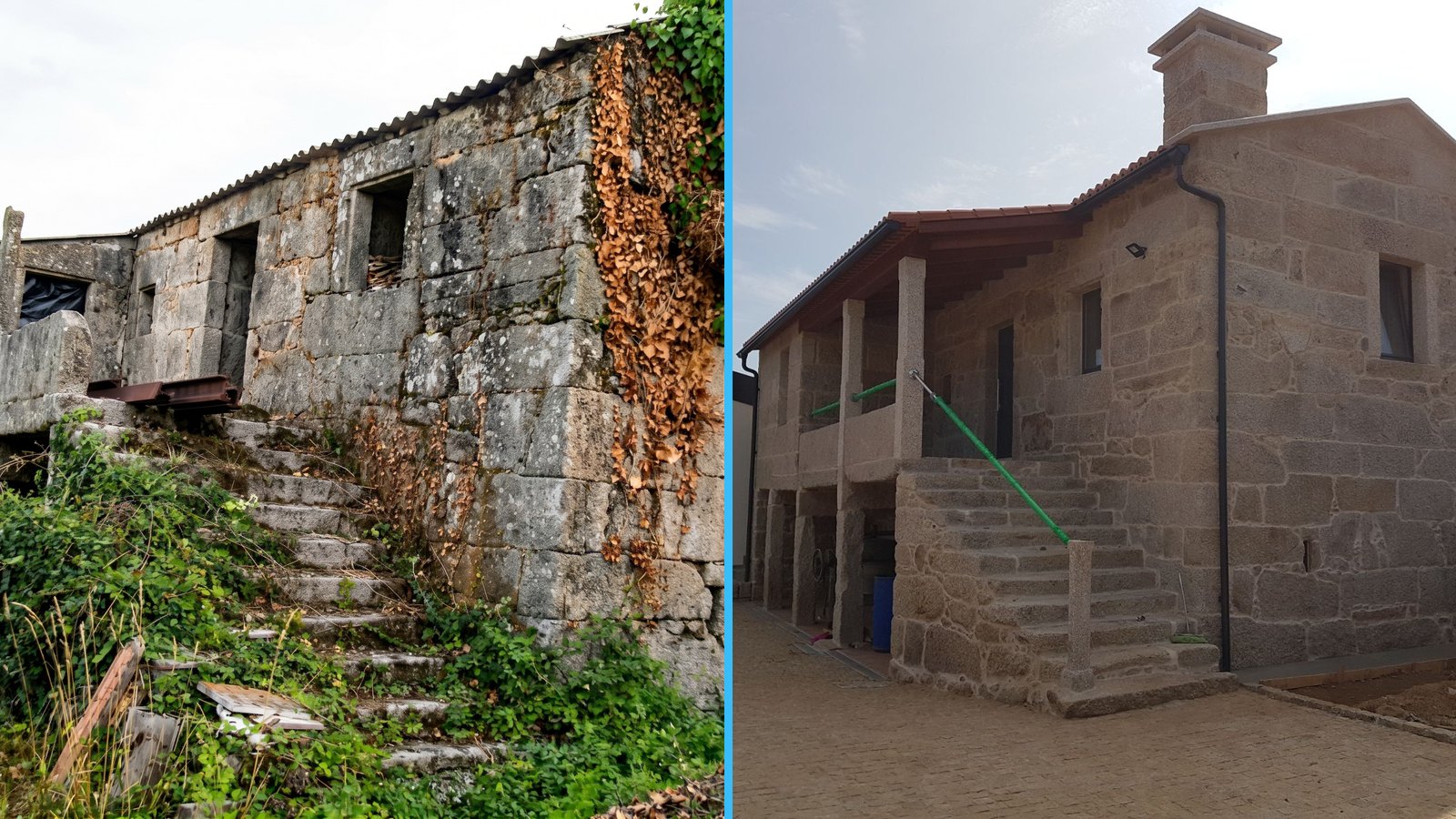

Comparativa antes y después de rehabilitación y reforma de vivienda unifamiliar de piedra en Tui (Pontevedra)
← Volver a Proyectos y Artículos
Trabajos & encargos · Tui, Baixo Miño y Pontevedra
Rehabilitación Integral · Vivienda Unifamiliar • Tui · Baixo Miño (Pontevedra) • Dirección Técnica: Pablo Freiría Lorenzo (COATPO)

Segundas Oportunidades en la Arquitectura Tradicional: Rehabilitación Integral y Reforma de Vivienda Unifamiliar de Piedra en Tui

Toda casa de piedra en Galicia guarda una historia que merece una segunda oportunidad. Entre 2015 y 2017 abordamos en Tui (Pontevedra) la recuperación completa de una vivienda unifamiliar tradicional que se encontraba en estado de abandono total: demolimos su antiguo forjado inestable de piedra y ladrillo, saneamos su base con cámara ventilada Cavity, reconstruimos piedra a piedra su horno tradicional y articulamos un nuevo cuerpo de dormitorios a media altura junto a un singular forjado de cubierta invertido en forma de «Y».

Emplazamiento y Tipo
Tui (Baixo Miño)
Reforma de vivienda unifamiliar
Saneamiento Base
Sistema Cavity
Placa inferior ventilada y seca
Ampliación y Niveles
Media Altura
Nuevo cuerpo + entreplanta
Diseño Estructural
Cubierta en «Y»
Forjado invertido y horno recuperado
Transformación Arquitectónica Completa (2015 vs. 2017) Rehabilitación de Patrimonio Rural en Tui (Pontevedra)

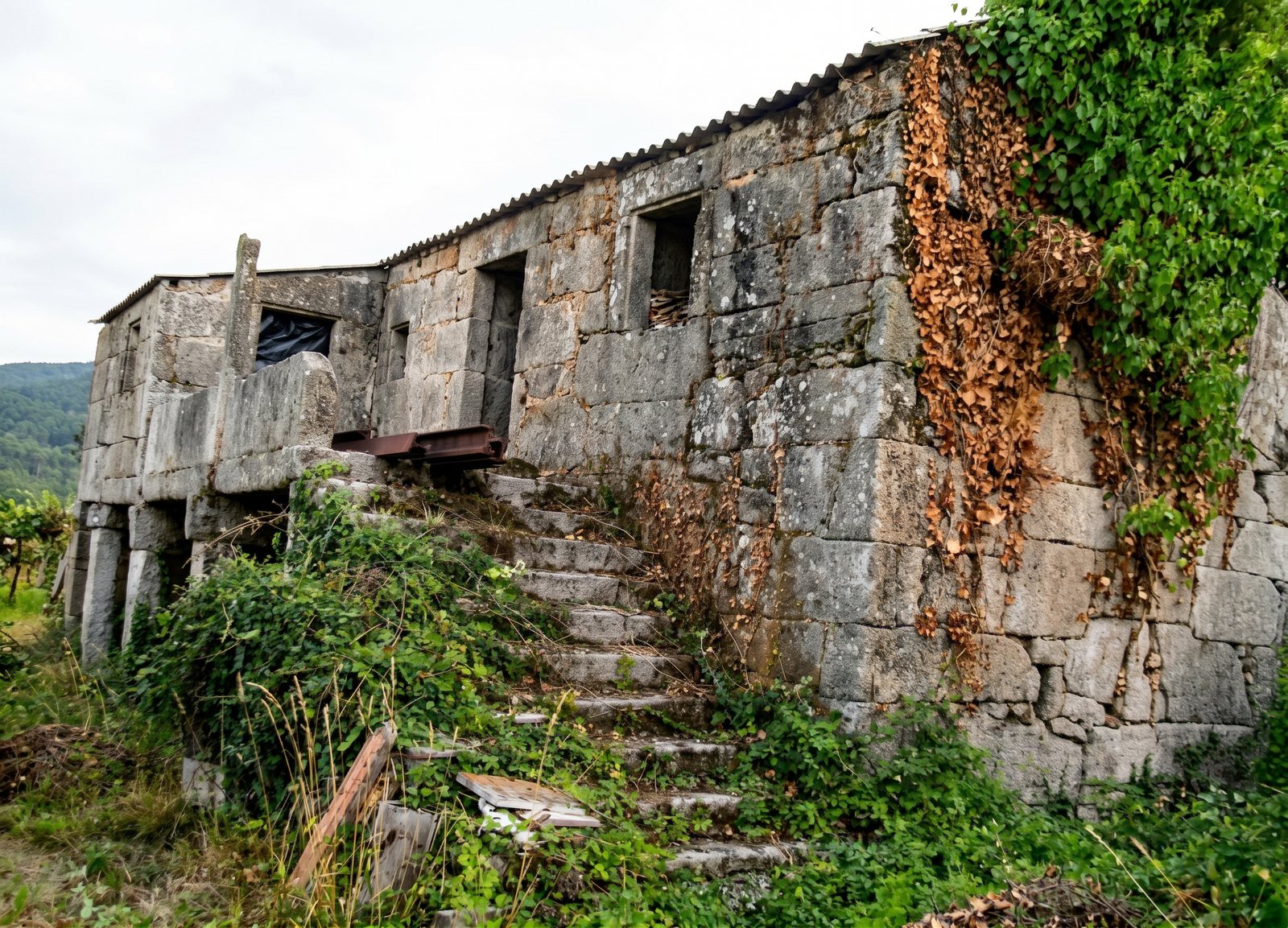

Estado inicial de abandono de casa de piedra con patín en Tui antes de su rehabilitación integral Antes (2015) · Estado de Abandono
Estado Inicial: Vivienda tradicional de sillería de granito con patín exterior invadida por la maleza, cubierta de fibrocemento colapsada y forjados interiores arruinados.
Vivienda tradicional de piedra rehabilitada con patín y nuevo cuerpo moderno adosado en Tui (Pontevedra) Después (2017) · Segunda Oportunidad
Resultado Final: Recuperación íntegra de la cantería histórica y el patín, en diálogo sincero con el nuevo volumen blanco a la izquierda que aloja las habitaciones a media altura.
01. DIAGNÓSTICO INICIAL

El Punto de Partida: Una Vivienda de Piedra Abandonada en Tui

Cuando visitamos por primera vez esta propiedad en el municipio de Tui (comarca del Baixo Miño, Pontevedra) en el verano de 2015, nos encontramos con una estampa muy habitual en el medio rural gallego: una edificación tradicional de gran valor etnográfico, levantada con robustos muros portantes de sillería de granito y dotada de un hermoso patín exterior (escalinata de piedra y solana apoyada sobre pilares monolíticos de cantería), pero sumida en un abandono absoluto.

El diagnóstico técnico previo al inicio de la reforma reveló tres condicionantes críticos que debían resolverse con rigor constructivo:

1. Forjado Mixto Inestable
El forjado intermedio existente era una precaria mezcla de piedra y ladrillo añadida en épocas anteriores, carente de capacidad portante y con riesgo de colapso.
2. Humedad en Placa Inferior
El contacto directo con el terreno natural sin barrera capilar ni ventilación provocaba una saturación constante de humedad en los arranques de los muros.
3. Horno de Piedra Histórico
En el interior sobrevivía un antiguo horno tradicional de cantería que impedía el vaciado directo, pero cuyo valor patrimonial exigía desmontarlo y reconstruirlo.

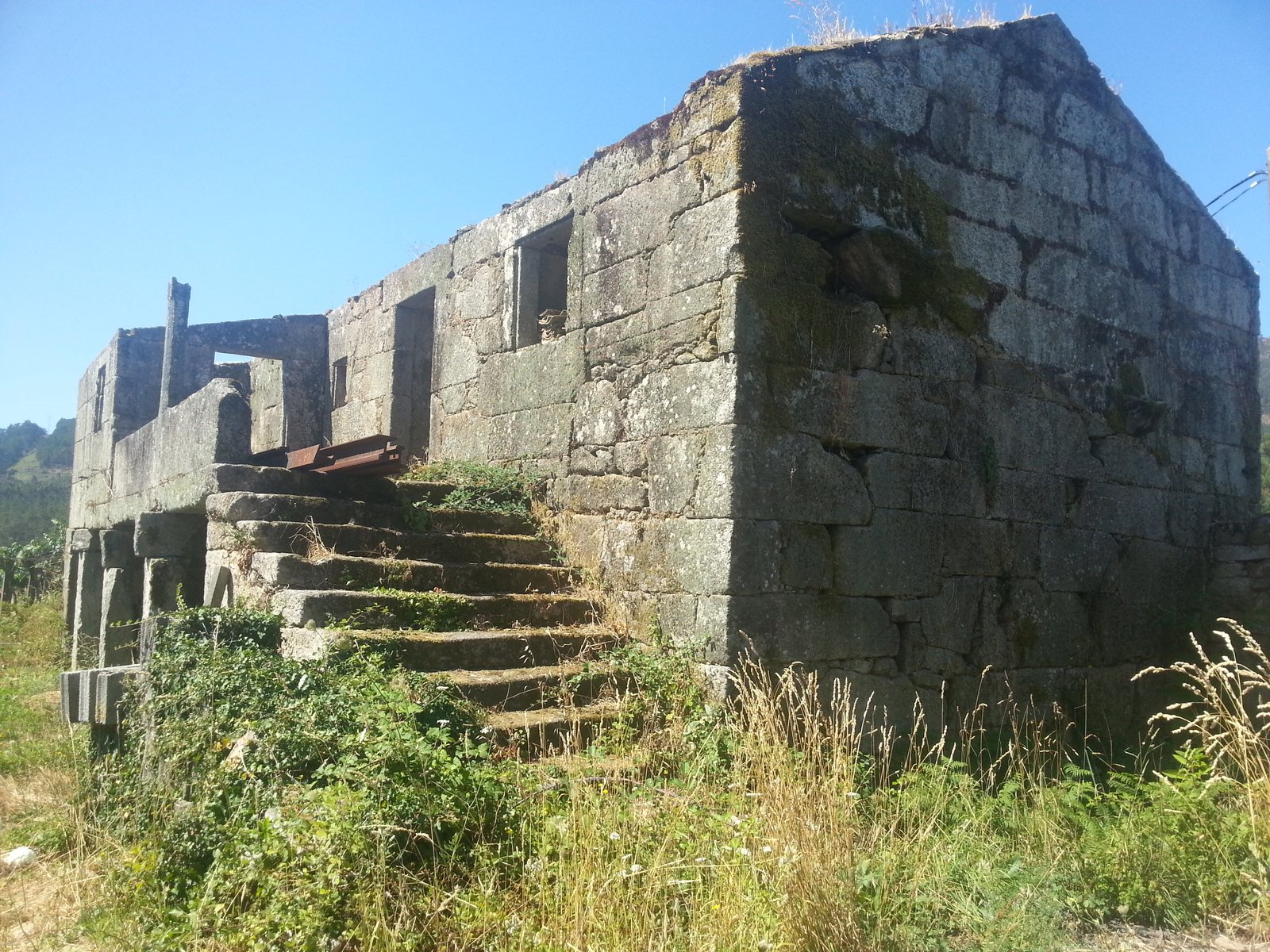

Inicio de obras de rehabilitación de vivienda unifamiliar en Tui tras retirar la antigua cubierta de fibrocemento
Julio 2015: Desbroce perimetral y retirada de la antigua cubierta deteriorada, liberando la coronación de los muros de sillería y el patín exterior.

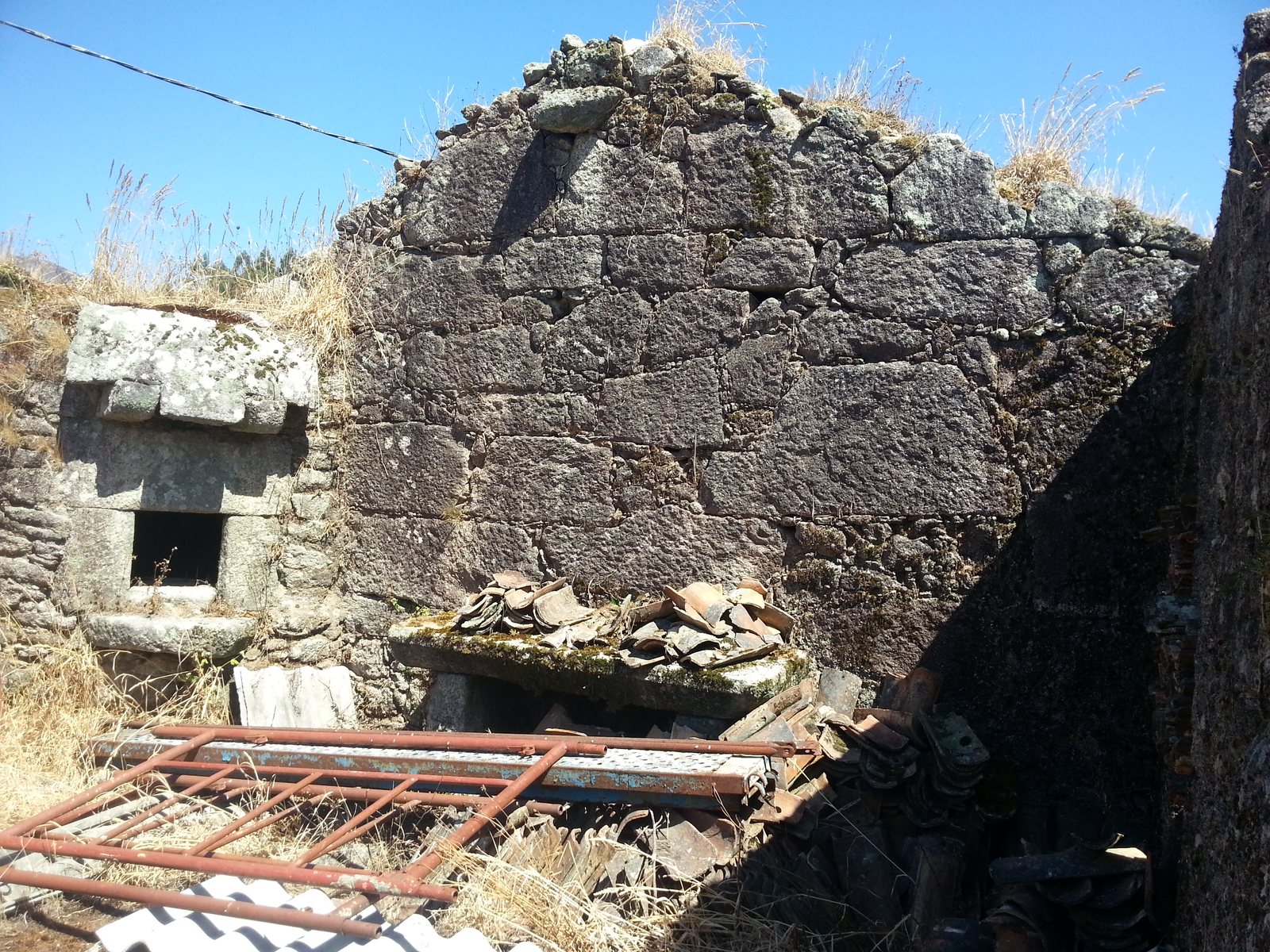

Horno de piedra tradicional gallego y muros interiores en ruina antes de la reforma en Tui
Patrimonio interior: A la izquierda se observa la boca, ménsulas y dintel del antiguo horno de piedra antes de su desmontaje numerado.

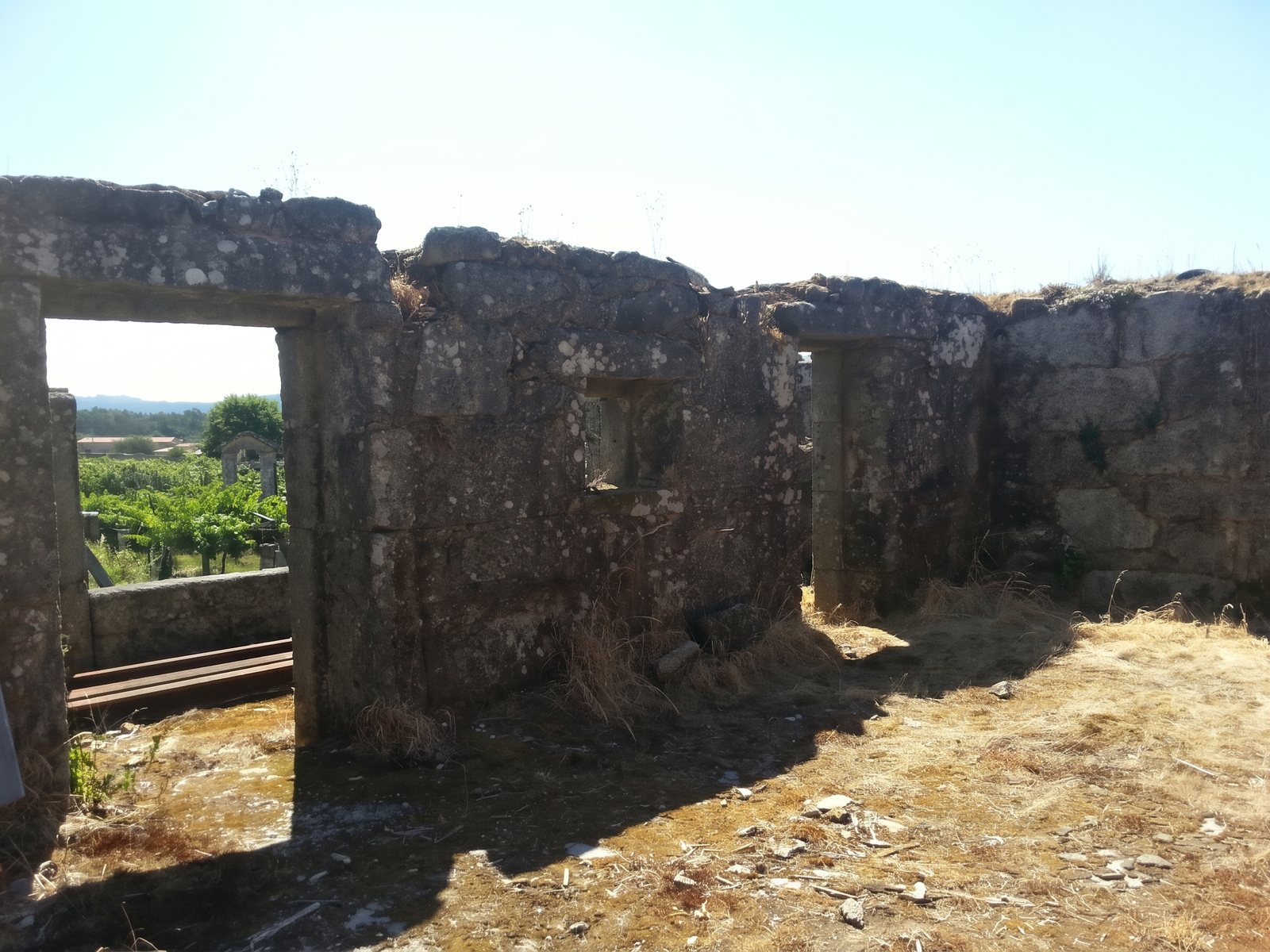

Muros de mampostería y sillería de granito sin cubierta durante el vaciado interior de vivienda en Tui
Estado interior previo: Huecos abocinados y muros de granito invadidos por líquenes antes de demoler el forjado intermedio de piedra y ladrillo.
02. DEMOLICIÓN Y SANEAMIENTO HIGROTÉRMICO

Demolición del Forjado Mixto y Ventilación de la Placa Inferior mediante Sistema Cavity

El primer gran hito de la obra consistió en el vaciado integral del interior del volumen de piedra. Se demolió por completo el antiguo forjado intermedio —aquella solución heterogénea de piedra y ladrillo que carecía de rigidez estructural— y se procedió a retirar cuidadosamente pieza a pieza el horno de piedra, acopiando sus sillares originales en obra para su posterior reconstrucción.

Una vez alcanzada la cota inferior de los muros de granito, era imprescindible garantizar que la futura vivienda unifamiliar estuviese 100% libre de humedades por capilaridad y de acumulación de gas radón. Para ello se proyectó y ejecutó un forjado sanitario ventilado mediante casetones perdidos de polipropileno tipo Cavity:

¿Por qué es clave el sistema Cavity en la rehabilitación de casas de piedra en Galicia?

  • Cámara de aire continua y ventilada: Los módulos abovedados elevan la nueva placa de hormigón respecto al terreno, creando un plenum inferior conectado al exterior mediante conductos de ventilación.
  • Corte de humedad capilar y barrera frente al radón (CTE DB-HS 1 y DB-HS 6): Evita que el vapor de agua del subsuelo ascienda al pavimento interior y evacúa de forma natural cualquier emanación de gas radón procedente del sustrato granítico.
  • Respeto a la cimentación histórica: Permite sanear y nivelar la planta inferior sin comprometer el bulbo de presiones de los muros perimetrales de mampostería y sillería.

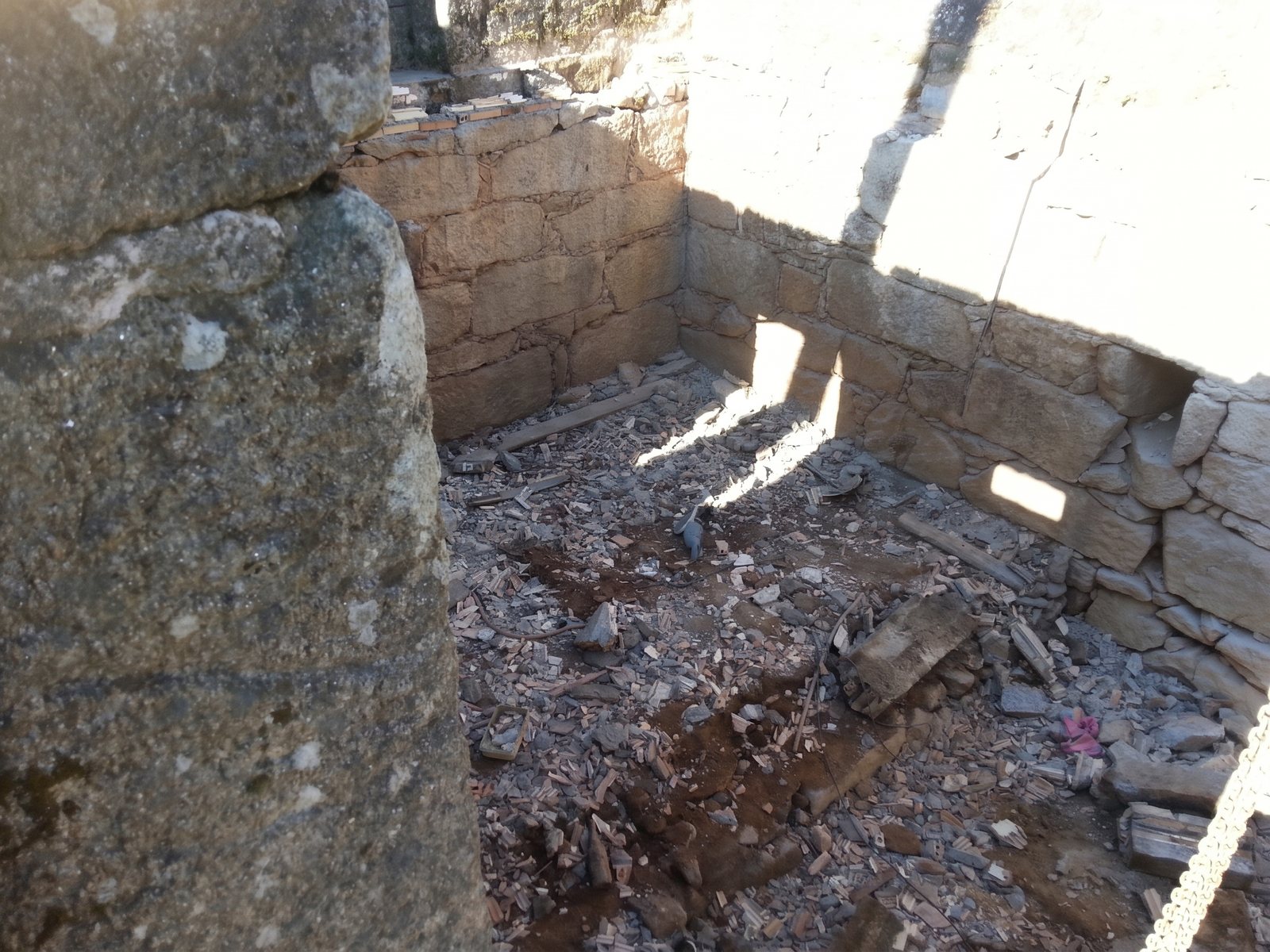

Demolición completa del forjado intermedio de piedra y ladrillo en rehabilitación de casa en Tui
Junio 2016: Demolición del antiguo forjado mixto de piedra y ladrillo y vaciado interior hasta descubrir la base de los muros portantes.

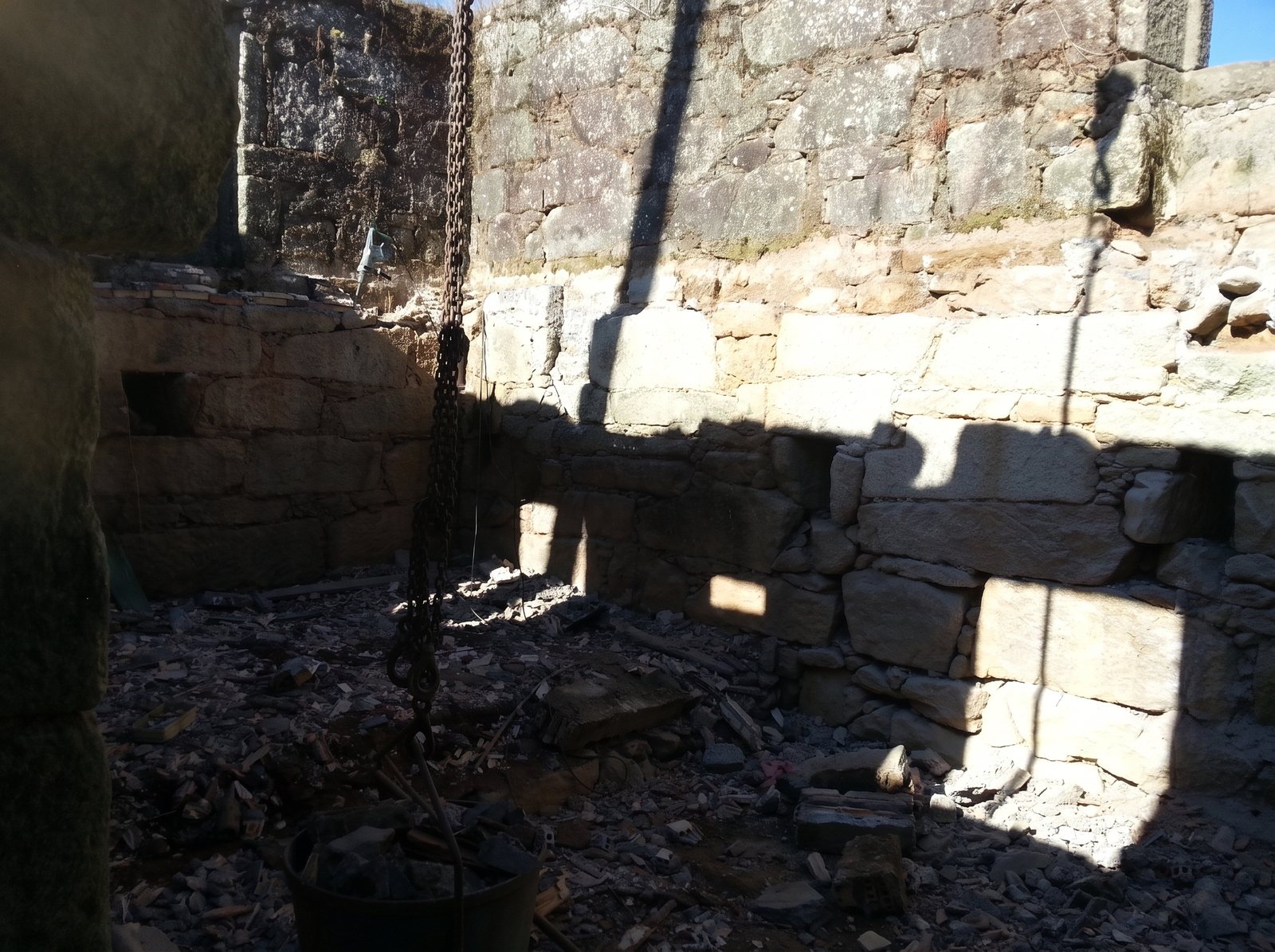

Cota inferior de muros de piedra tras demolición de forjados para ejecución de cámara ventilada en Tui
Limpieza de entregas: Desescombro y regularización de la cota inferior tras retirar temporalmente el horno tradicional de cantería.

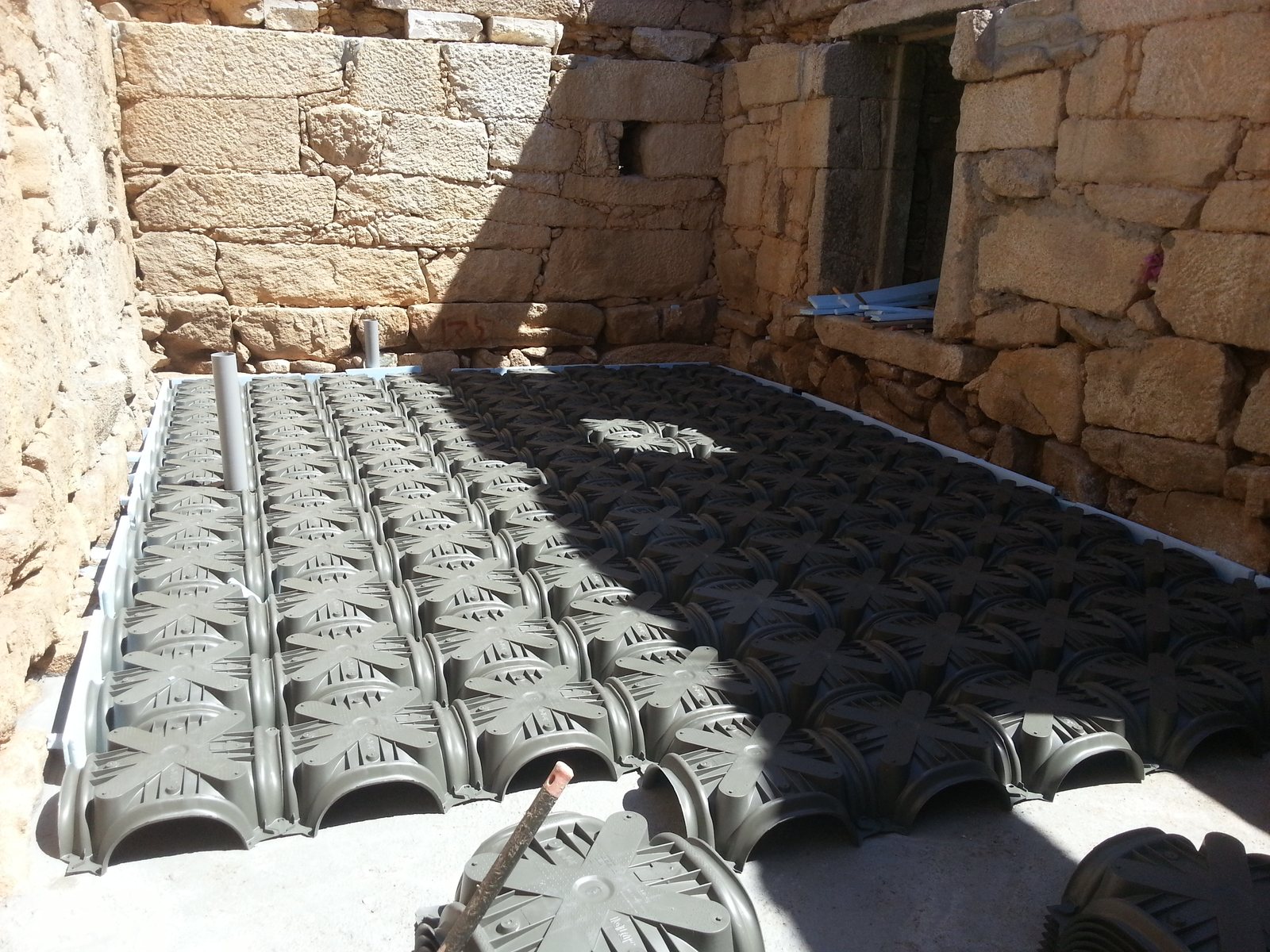

Colocación de casetones de polipropileno tipo Cavity para sanear y ventilar la placa inferior en reforma de casa de piedra en Tui
Julio 2016 · Sistema Cavity: Montaje de la matriz de casetones ventilados y chimeneas de aireación previo al hormigonado de la placa inferior.
03. AMPLIACIÓN A MEDIA ALTURA Y ENTREPLANTA

Nuevo Cuerpo de Habitaciones a Media Altura: Lo Antiguo y lo Nuevo Claramente Diferenciados

Uno de los mayores retos al rehabilitar una vivienda tradicional gallega para adaptarla a los estándares de confort de una familia actual es resolver el programa de dormitorios sin desvirtuar la proporción del volumen original de piedra.

La solución arquitectónica y constructiva consistió en generar un nuevo cuerpo adosado a media altura que alberga todas las habitaciones de la vivienda. Esta decisión estratégica permitió alcanzar tres objetivos simultáneos:

Aparición de la Entreplanta
El desnivel a media altura del nuevo bloque de dormitorios se prolonga hacia el interior de la casa de piedra, generando una atractiva entreplanta abierta sobre la zona de día.
Apertura de Nuevos Huecos
Se ejecutaron nuevos huecos estructurales en los muros de granito —incluyendo una ventana apaisada recercada en cantería en el hastial— para inundar de luz natural la doble altura.
Sinceridad Constructiva
Frente al falso histórico, el nuevo cuerpo se expresa con líneas limpias y cubierta diferenciada, dejando que la sillería original de granito mantenga todo el protagonismo.

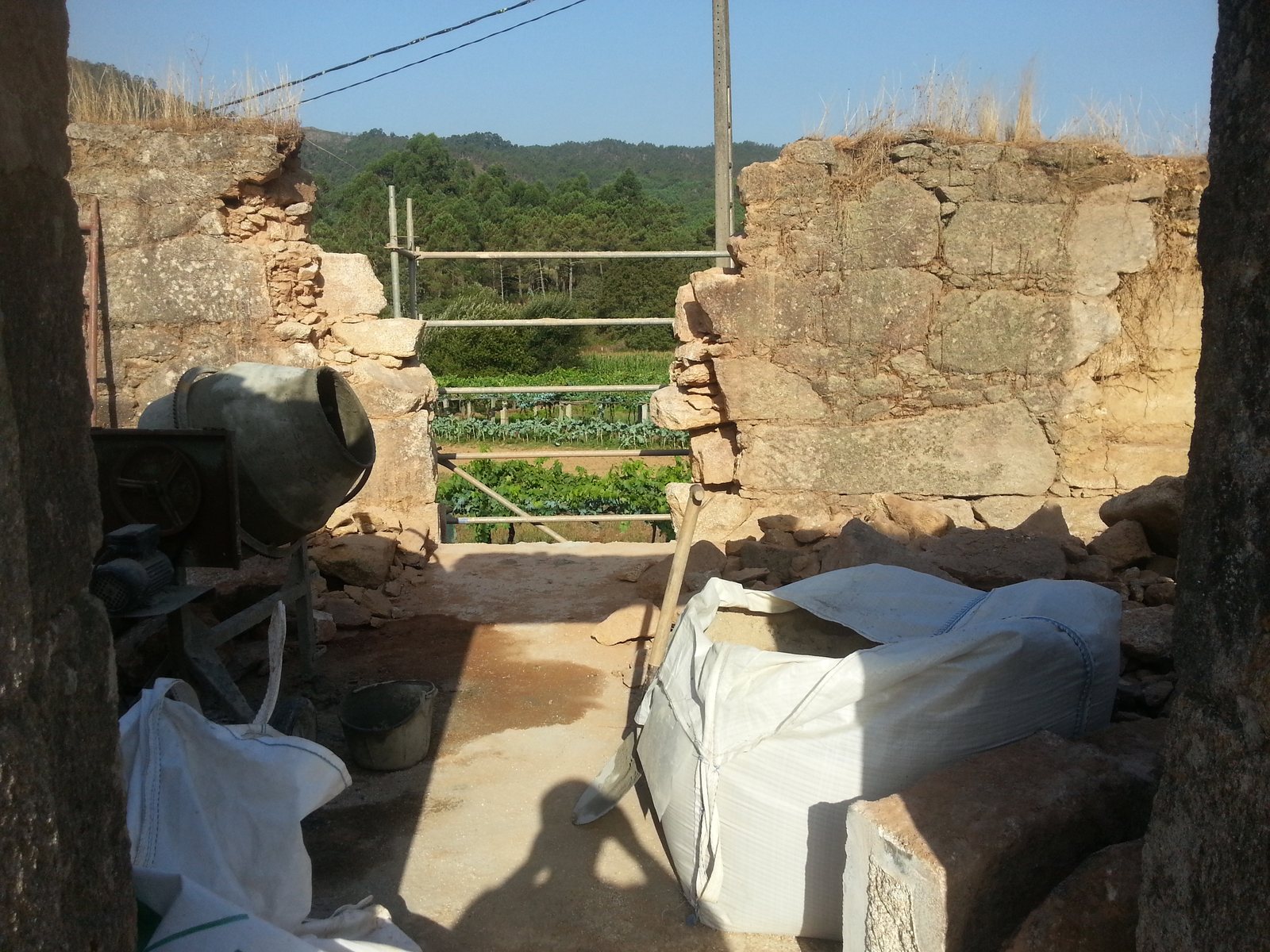

Apertura de hueco estructural en muro de granito durante la reforma de vivienda unifamiliar en Tui
Agosto 2016: Apertura controlada de huecos en el muro portante para comunicar la vivienda original con la nueva ampliación.

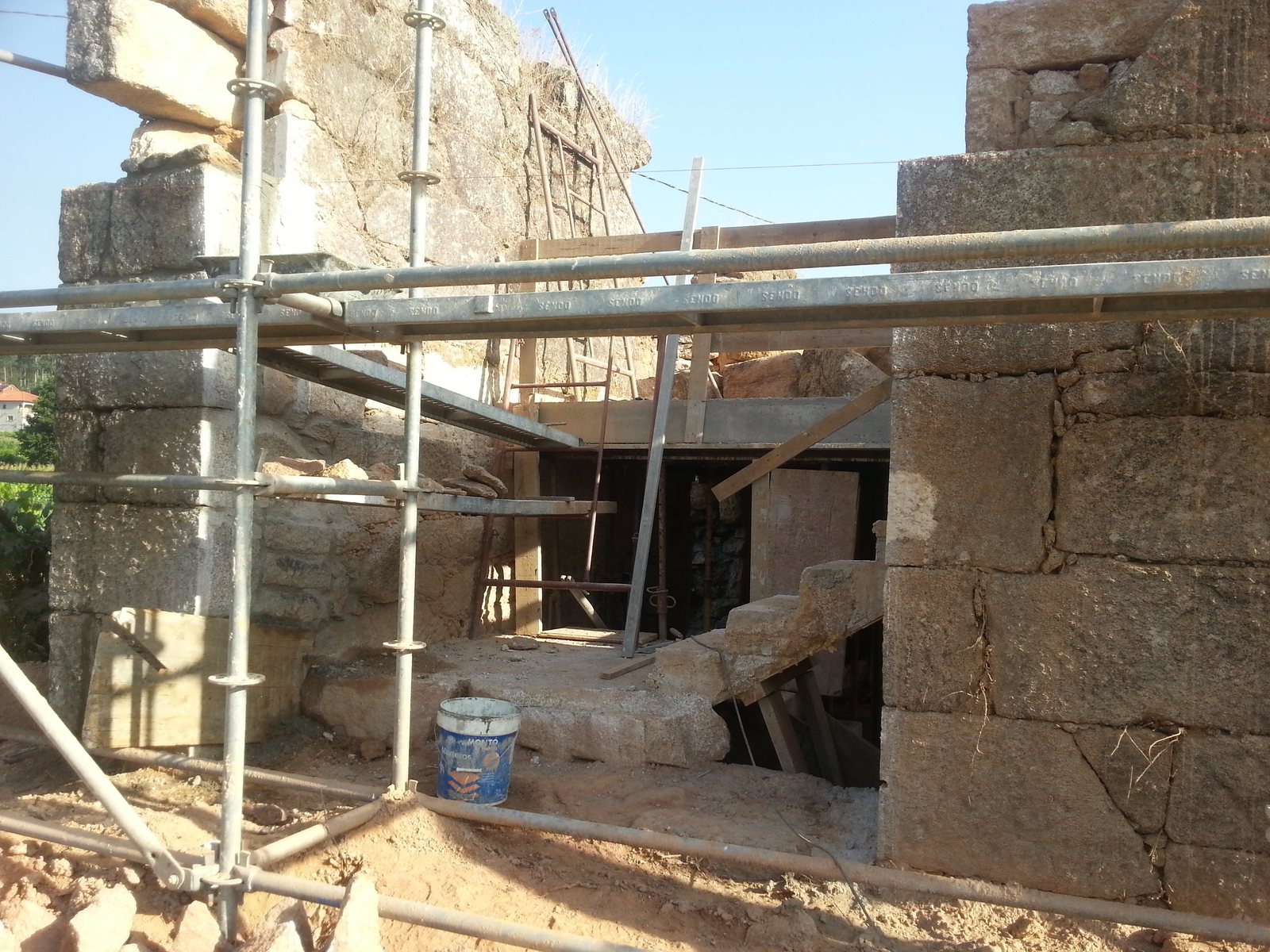

Construcción de forjado y escalera de hormigón a media altura en reforma integral de vivienda en Tui
Estructura a media altura: Ejecución de la losa de entreplanta y el tramo de escalera que articula la transición hacia los dormitorios.

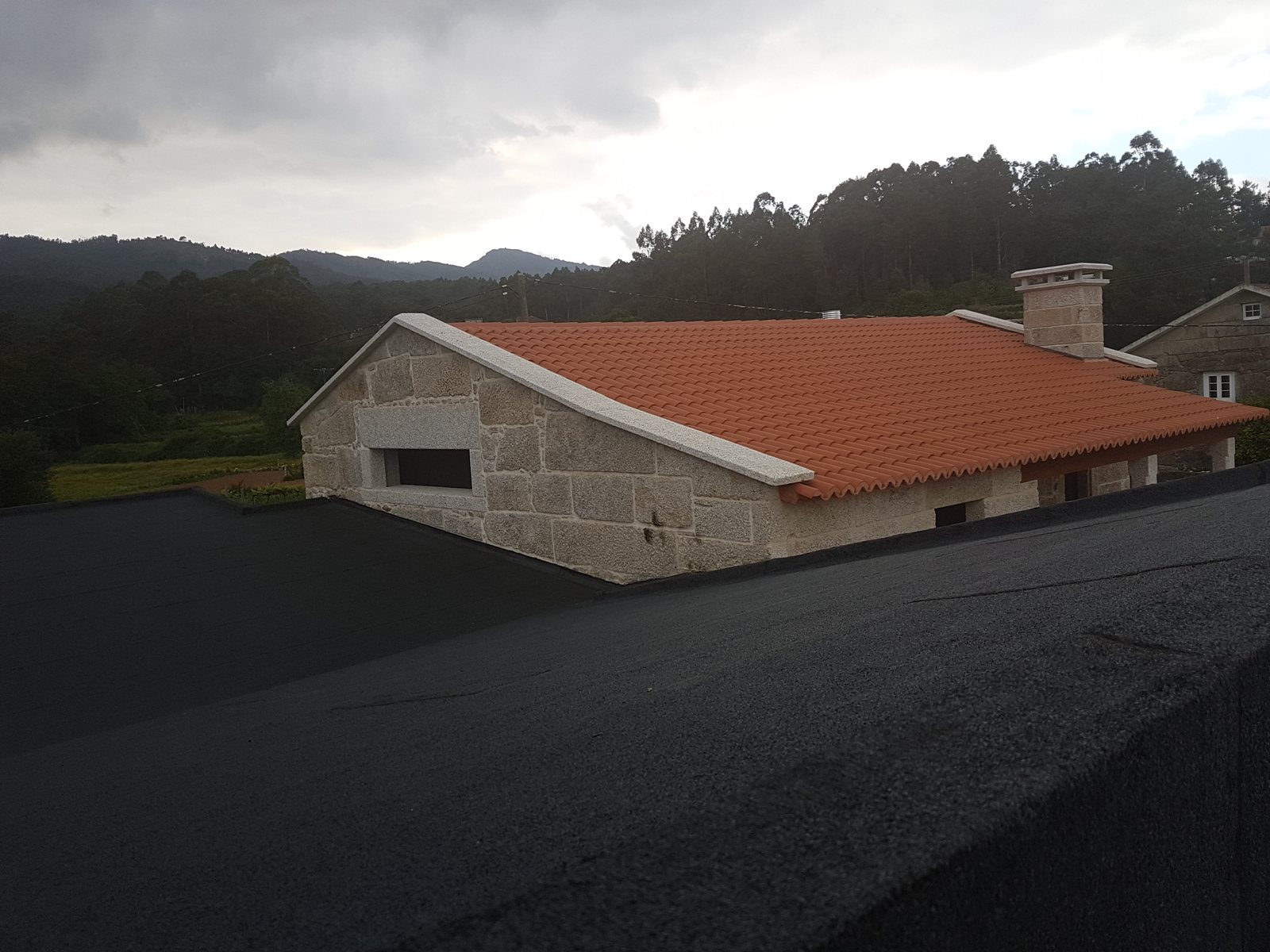

Vista exterior de la cubierta rehabilitada y el nuevo volumen anexo de habitaciones en vivienda unifamiliar en Tui
Abril 2017: Encuentro exterior entre el cuerpo histórico con cubierta de teja y nuevo hueco apaisado en granito, y la cubierta del nuevo volumen anexo.
04. CUBIERTA INVERTIDA EN «Y» Y HORNO RECONSTRUIDO

Forjado de Cubierta Invertido en Forma de «Y» y Recuperación del Horno de Piedra

Para aprovechar al máximo la aparición de la nueva entreplanta sin elevar artificialmente los muros perimetrales originales, se diseñó en la cubierta un forjado invertido en forma de «Y». Esta geometría quebrada de faldones —revestida interiormente en friso de madera natural— permite ganar gálibo libre exactamente sobre el distribuidor y la escalera de media altura, creando una espacialidad contemporánea, cálida y luminosa.

Al mismo tiempo, fieles al espíritu de dar una segunda oportunidad a cada elemento con alma de la casa, el antiguo horno de piedra fue reconstruido pieza a pieza en su nueva ubicación dentro de la estancia principal, integrando su cantería histórica y su cargadero de madera con las nuevas instalaciones y carpinterías de altas prestaciones térmicas.

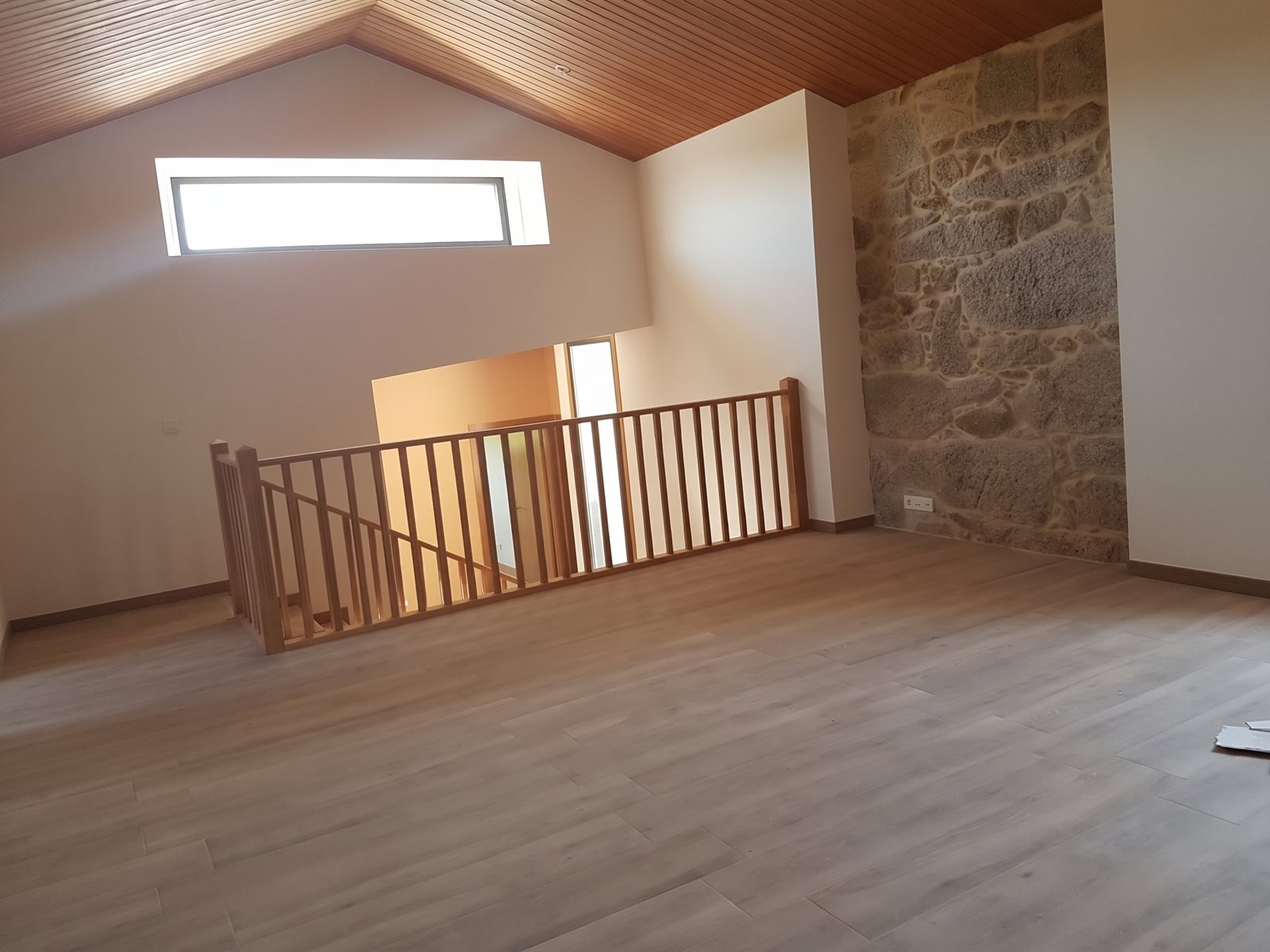

Espacio interior con entreplanta, muro de piedra vista y techo de madera con geometría en Y en vivienda rehabilitada en Tui
Geometría de cubierta en «Y» y entreplanta: El quiebro invertido del techo de madera amplía la altura libre sobre la barandilla y el acceso a las habitaciones a media altura, en diálogo con el muro de granito visto.

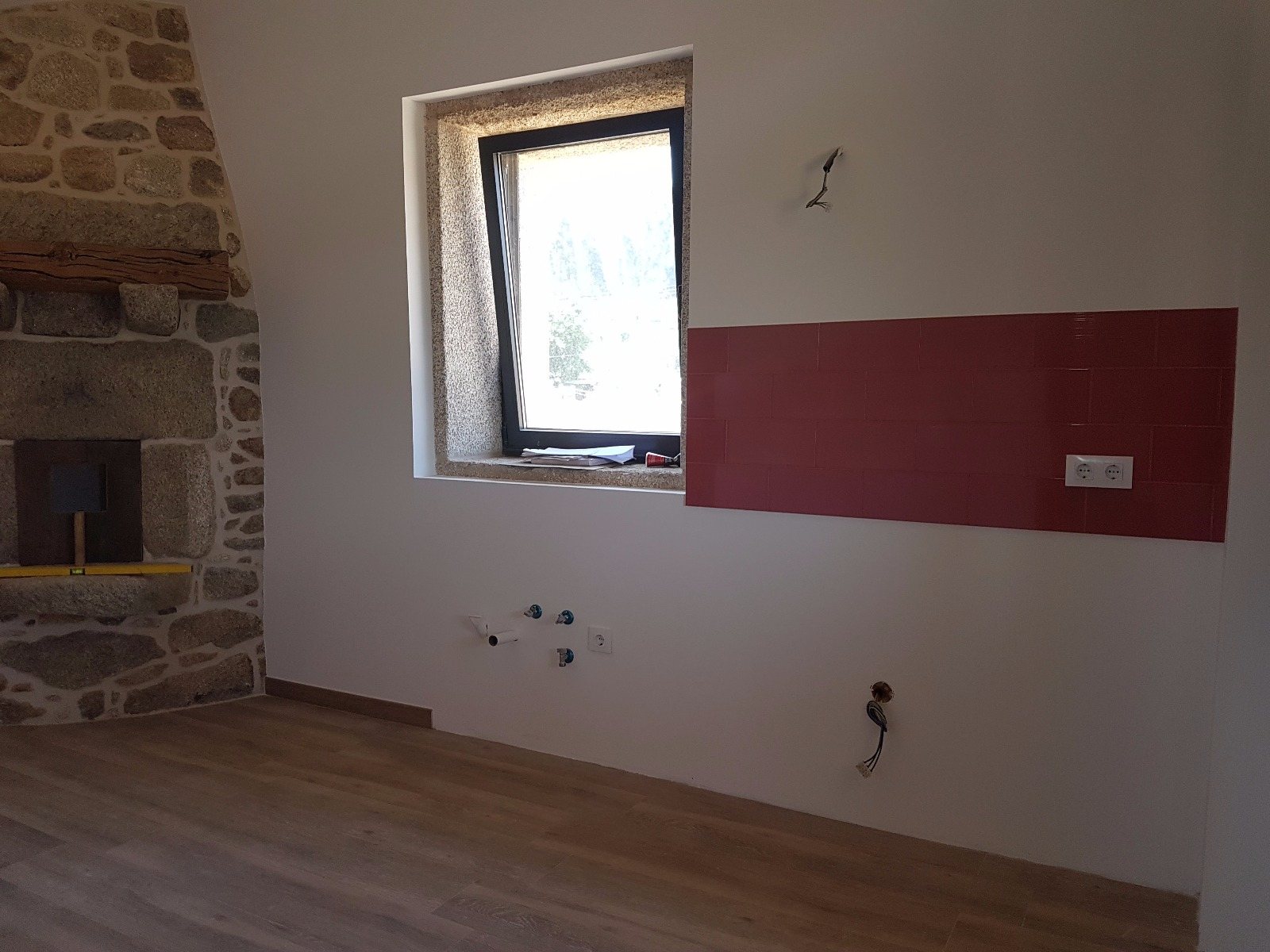

Horno antiguo de piedra reconstruido junto a ventana con recercado de granito en reforma de vivienda en Tui
El horno de piedra reconstruido: Desmontado durante la fase de vaciado y vuelto a levantar piedra a piedra, preside ahora el frente de cocina junto al hueco tradicional abocinado.

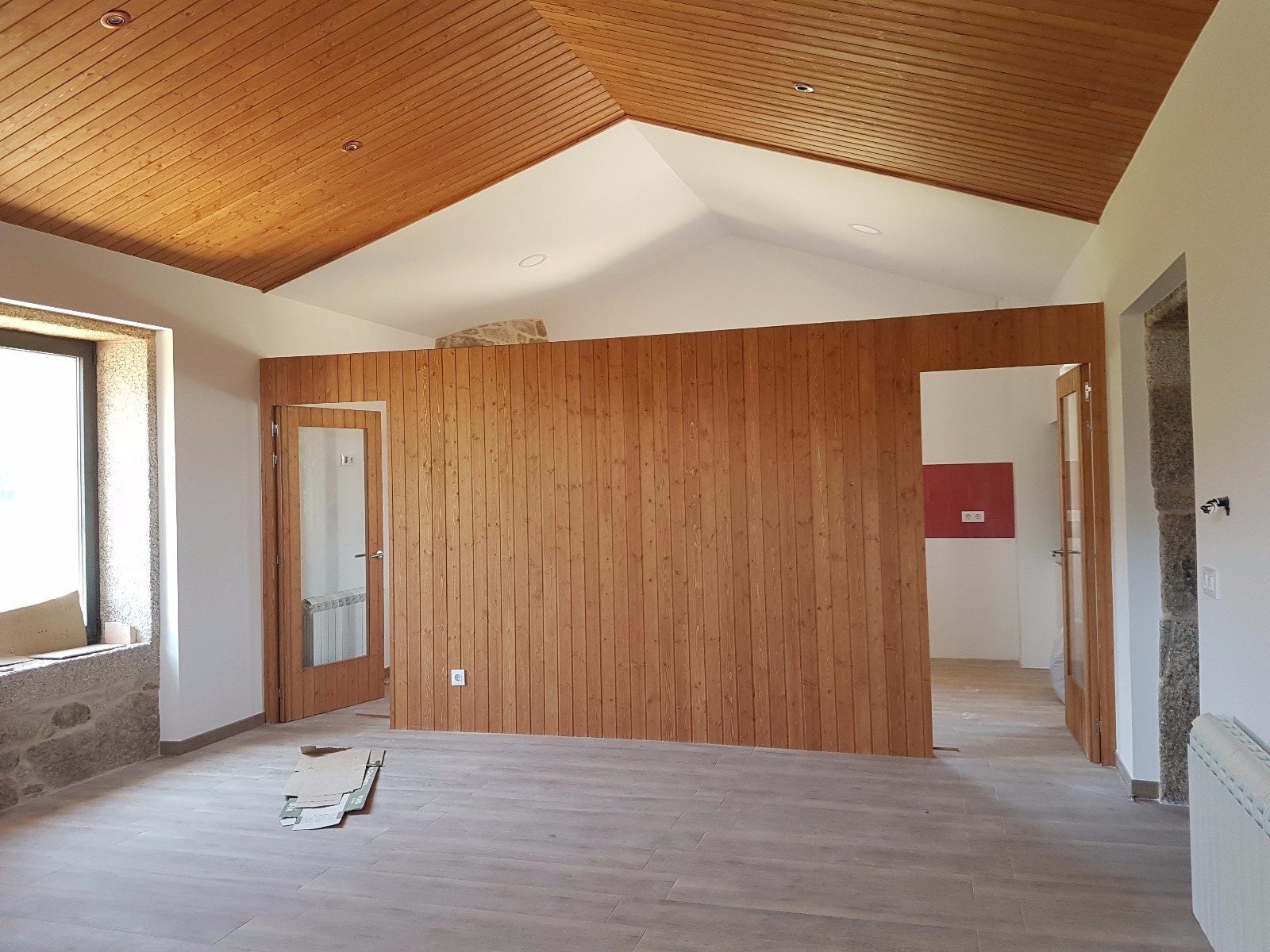

Tabiquería revestida en madera natural bajo cubierta quebrada en forma de Y en vivienda unifamiliar en Tui
Encuentro bajo el forjado en «Y»: Las particiones interiores vestidas en madera listonada no llegan hasta el techo, permitiendo leer de forma continua la singular geometría quebrada de la cubierta.

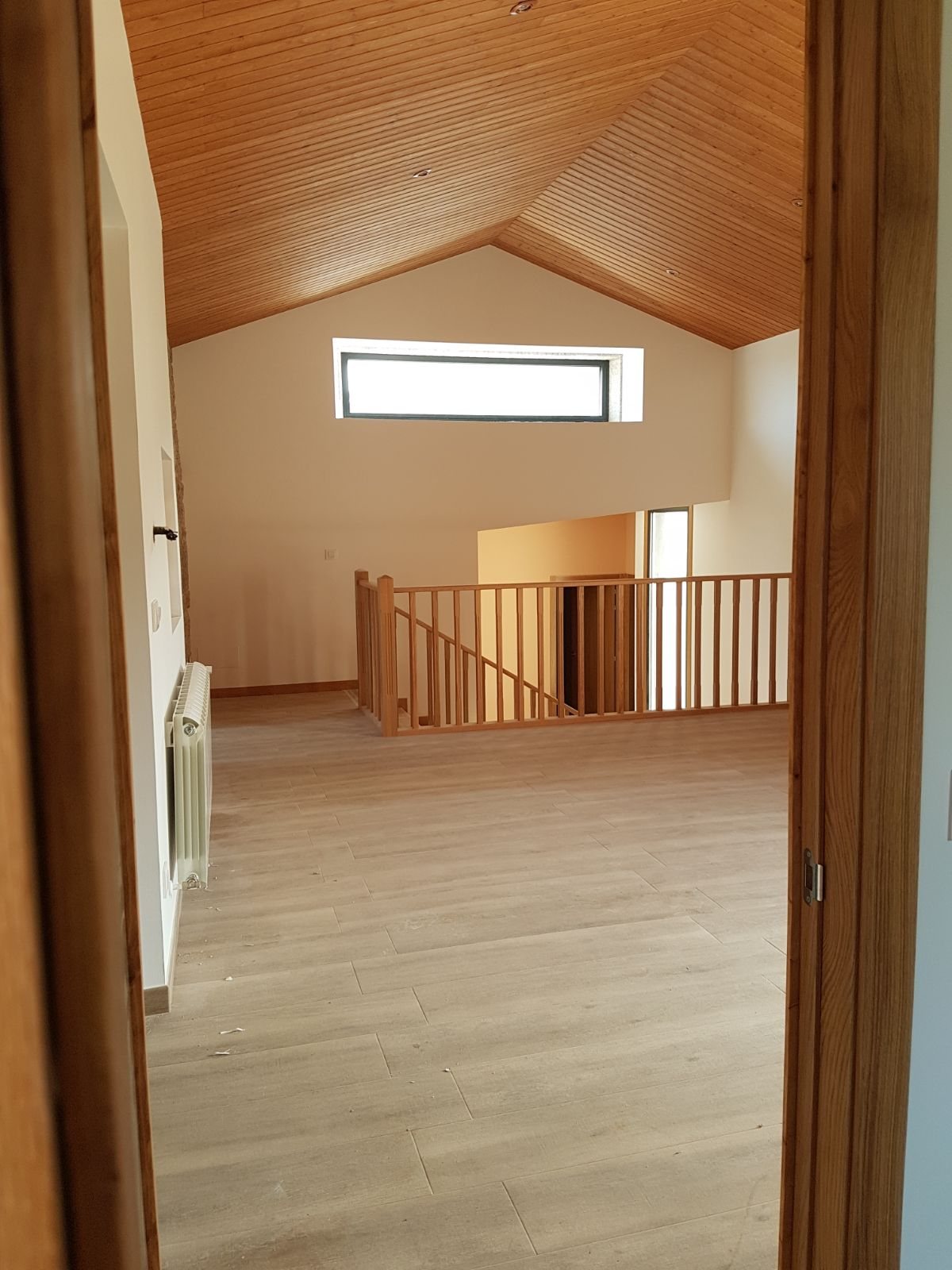

Perspectiva desde las habitaciones hacia la entreplanta y escalera de madera en casa rehabilitada en Tui
Conexión a media altura: Vista desde el acceso a las habitaciones hacia la entreplanta iluminada por el nuevo hueco horizontal superior.
05. RESULTADO FINAL

Una Segunda Vida con Identidad Propia en el Baixo Miño

El resultado final de esta intervención en Tui demuestra que rehabilitar una vivienda unifamiliar en ruina no significa renunciar a la luz, a la eficiencia energética ni a la arquitectura contemporánea. Al sanear la base desde sus cimientos con el sistema Cavity, liberar y ordenar los niveles mediante la entreplanta a media altura y diferenciar con nobleza el volumen histórico de granito respecto al nuevo cuerpo de habitaciones, una construcción que estaba condenada a desaparecer goza hoy de una segunda vida plena.

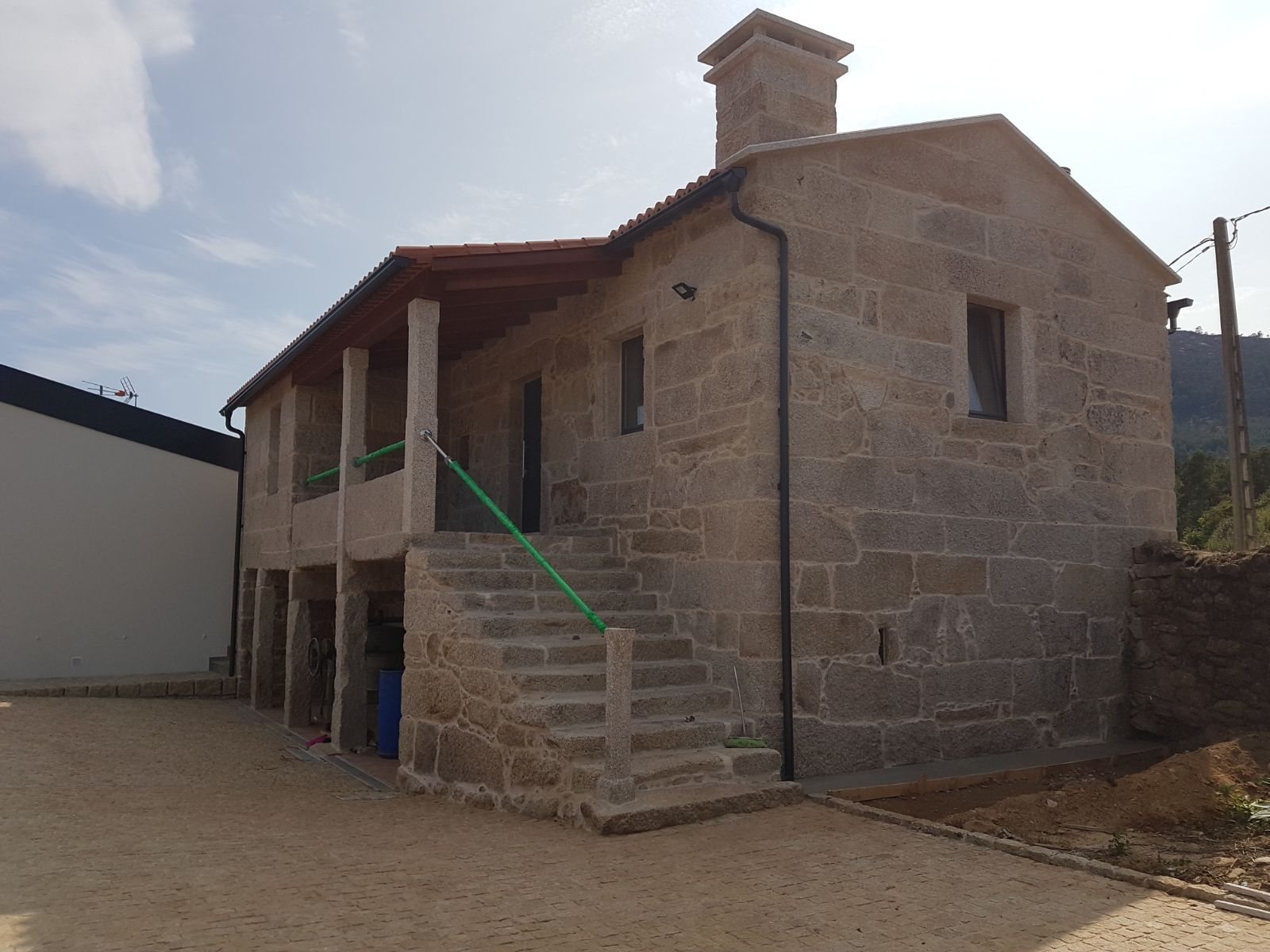

Vivienda tradicional de piedra rehabilitada con patín y nuevo cuerpo moderno adosado en Tui (Pontevedra)
Vista exterior final (Tui): La vivienda de sillería de granito y su patín tradicional rehabilitados, junto al nuevo volumen blanco a media altura en segundo plano. Obra Finalizada
Ficha Resumen de la Intervención Técnica Rehabilitación Residencial · Galicia
Municipio y Ámbito: Tui · Comarca del Baixo Miño (Pontevedra)
Tipología de Actuación: Rehabilitación Integral, Reforma y Ampliación de Vivienda Unifamiliar
Saneamiento de Cimentación y Base: Demolición de forjado mixto + Forjado sanitario ventilado Cavity
Intervención Estructural y Volumétrica: Nuevo cuerpo a media altura + Entreplanta + Cubierta invertida en «Y»
Recuperación de Elementos Etnográficos: Desmontaje y reconstrucción de horno de piedra + Restauración de patín
Arquitectura Técnica, Rehabilitación y Dirección de Obra en Tui, Val Miñor, Vigo y Galicia

¿Quieres darle una segunda oportunidad a una vivienda en Tui o el sur de Pontevedra?

Analizamos la viabilidad técnica y económica de tu reforma o rehabilitación integral, desde el levantamiento inicial con escáner láser 3D hasta el proyecto, el control de mediciones y la dirección de ejecución material a pie de obra.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver todas las publicaciones

El Aparejador, Arquitecto Técnico o Ingeniero de Edificación: Funciones, Atribuciones y Valor en Obra

El aparejador
← Volver a Proyectos y Artículos
Noticias & docencia · Lectura: 5 min

El Aparejador, Arquitecto Técnico o Ingeniero de Edificación: Funciones, Atribuciones y Valor en Obra

Guía completa sobre las competencias legales (LOE), dirección de ejecución material (DEO), coordinación de seguridad y control económico de obras en Galicia.

Pablo Freiría Lorenzo
Pablo Freiría Lorenzo · Arquitecto Técnico e Ingeniero de Edificación (COATPO VR1055) · Galicia

“Aquí yace Guillén de Rohán, maestro de la iglesia de León y aparejador desta capilla”. Esta inscripción del siglo XV conservada en las capillas de Santa Clara (Tordesillas) constituye la primera referencia histórica documentada sobre la profesión del Aparejador en España. Desde entonces, su misión esencial se ha mantenido intacta y más necesaria que nunca: organizar técnicamente la ejecución material de la obra, garantizar su calidad constructiva y controlar rigurosamente su coste económico.

Tras la regulación de 1935 que consolidó la intervención obligatoria del Aparejador en toda obra de arquitectura, la evolución académica dio paso en 1964 a la titulación universitaria de Arquitecto Técnico y, con la adaptación al Espacio Europeo de Educación Superior (Plan Bolonia), al Grado en Ingeniería de Edificación.

Atribuciones y Competencias según la Ley de Ordenación de la Edificación (LOE)

La promulgación de la Ley 38/1999 de Ordenación de la Edificación (LOE) y la Ley 12/1986 de Atribuciones Profesionales otorgan al Arquitecto Técnico plena autonomía y responsabilidad dentro del proceso edificatorio:

1. Dirección de Ejecución Material de la Obra (DEO)

Como miembro indispensable de la Dirección Facultativa, asume la función técnica de dirigir la ejecución material de la obra, verificando la recepción y marcado CE de los productos de construcción, ordenando los ensayos de control de calidad, comprobando los replanteos y suscribiendo las certificaciones parciales y la liquidación final de las unidades de obra ejecutadas.

2. Coordinación de Seguridad y Salud (CSS)

Conforme al Real Decreto 1627/1997, el Arquitecto Técnico es el perfil especialista de referencia para redactar Estudios de Seguridad y Salud, aprobar el Plan de Seguridad del contratista y coordinar preventivamente a las empresas y subcontratas en obra.

Atribuciones y competencias del Arquitecto Técnico e Ingeniero de Edificación en Galicia
Esquema de áreas de intervención técnica, control de calidad, seguridad y gestión económica en edificación.

¿Cuándo es obligatoria la intervención de un Aparejador o Arquitecto Técnico?

  • En toda obra de nueva construcción o ampliación residencial, administrativa, sanitaria, docente o cultural: La ley exige la presencia conjunta de Arquitecto (Director de Obra) y Arquitecto Técnico (Director de Ejecución de la Obra).
  • En intervenciones sobre edificios existentes y patrimonio: Siempre que afecten a la estructura, envolvente global o volumetría de inmuebles residenciales o dotacionales.

Intervenciones donde el Arquitecto Técnico actúa como Proyectista y Director Único

En numerosas actuaciones muy habituales en Vigo, el Val Miñor (Gondomar, Nigrán, Baiona), Pontevedra y toda Galicia, el Arquitecto Técnico tiene competencia plena para redactar y firmar en solitario el proyecto técnico y dirigir la obra:

  • Reformas interiores, rehabilitación de fachadas (SATE / ventiladas) y sustitución de cubiertas que no alteren la configuración estructural global ni el uso principal del edificio.
  • Proyectos de acondicionamiento y licencias de actividad para locales comerciales, oficinas, clínicas, hostelería y naves sin uso residencial.
  • Obras de demolición, piscinas, cierres de parcela y urbanización exterior.
  • Informes Periciales Judiciales y de Parte (UNE 197001), Inspección Técnica de Edificios (ITE / IEE Galicia), Certificados de Eficiencia Energética, Tasaciones Hipotecarias (ECO/805/2003) y Subsanación de Discrepancias Catastrales mediante archivos GML INSPIRE.
MARCO NORMATIVO DE REFERENCIA:
• Ley 38/1999, de 5 de noviembre, de Ordenación de la Edificación (LOE).
• Real Decreto 314/2006, Código Técnico de la Edificación (CTE).
• Ley 12/1986, sobre regulación de las atribuciones profesionales de los Arquitectos Técnicos.
• Real Decreto 1627/1997, de disposiciones mínimas de Seguridad y Salud en las obras de construcción.
Estudio de Arquitectura Técnica, BIM y Escaneado Láser 3D en Galicia
¿Necesitas asesoramiento técnico, levantamiento 3D o dirección de obra?

Trabajamos con particulares, autopromotores, estudios de arquitectura y empresas en Vigo, Gondomar, Nigrán, Baiona (Val Miñor), Pontevedra, Santiago de Compostela, A Coruña, Ourense y Lugo.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 20 publicaciones
