Del Croquis a Mano Alzada al Modelo BIM con Precisión de 3 mm: Levantamiento 3D del Pazo de Urzaiz en Nigrán
Cómo digitalizamos un complejo patrimonial histórico en solo 4 horas de trabajo de campo mediante láser escáner ultracompacto Leica BLK360 G2, generando una nube de puntos certificada de 129 estaciones y un modelo BIM en Autodesk Revit listo para proyectar con exactitud milimétrica.
El Reto de Documentar el Patrimonio Histórico
El Pazo de Urzaiz, situado en el municipio de Nigrán (Val Miñor), constituye un valioso exponente de la arquitectura señorial gallega: muros portantes de sillería de granito, solanas tradicionales, escalinata monumental, torre almenada y un amplio recinto ajardinado perimetral amurallado.
Hasta la fecha de nuestra intervención, la única documentación disponible se reducía a una serie de planos esquemáticos a mano alzada realizados hace décadas. Proyectar una intervención o rehabilitación sobre esa base resultaba inviable para un estudio de arquitectura contemporáneo:
Captura de la Realidad en Campo: 4 Horas de Escaneo Integral
Para este encargo se empleó el escáner láser de imagen Leica BLK360 G2, un sensor óptico ultracompacto capaz de capturar cientos de miles de puntos por segundo y fotografía esférica HDR de alta resolución.
Metodología de Campo Optimizada:
- Cobertura 360° continua: Recorrido perimetral de jardines amurallados, accesos, torre almenada, solana y estancias interiores sin ángulos muertos.
- Control en tiempo real vía app móvil: Pre-alineación de escaneos y verificación instantánea en tablet a pie de obra para garantizar solapes suficientes antes de abandonar el emplazamiento.
- Eficiencia operativa total: El levantamiento completo del complejo se ejecutó en tan solo 4 horas de trabajo in situ, reduciendo a cero las molestias para la propiedad.
Procesamiento y Registro Certificado en Leica Cyclone REGISTER 360 PLUS

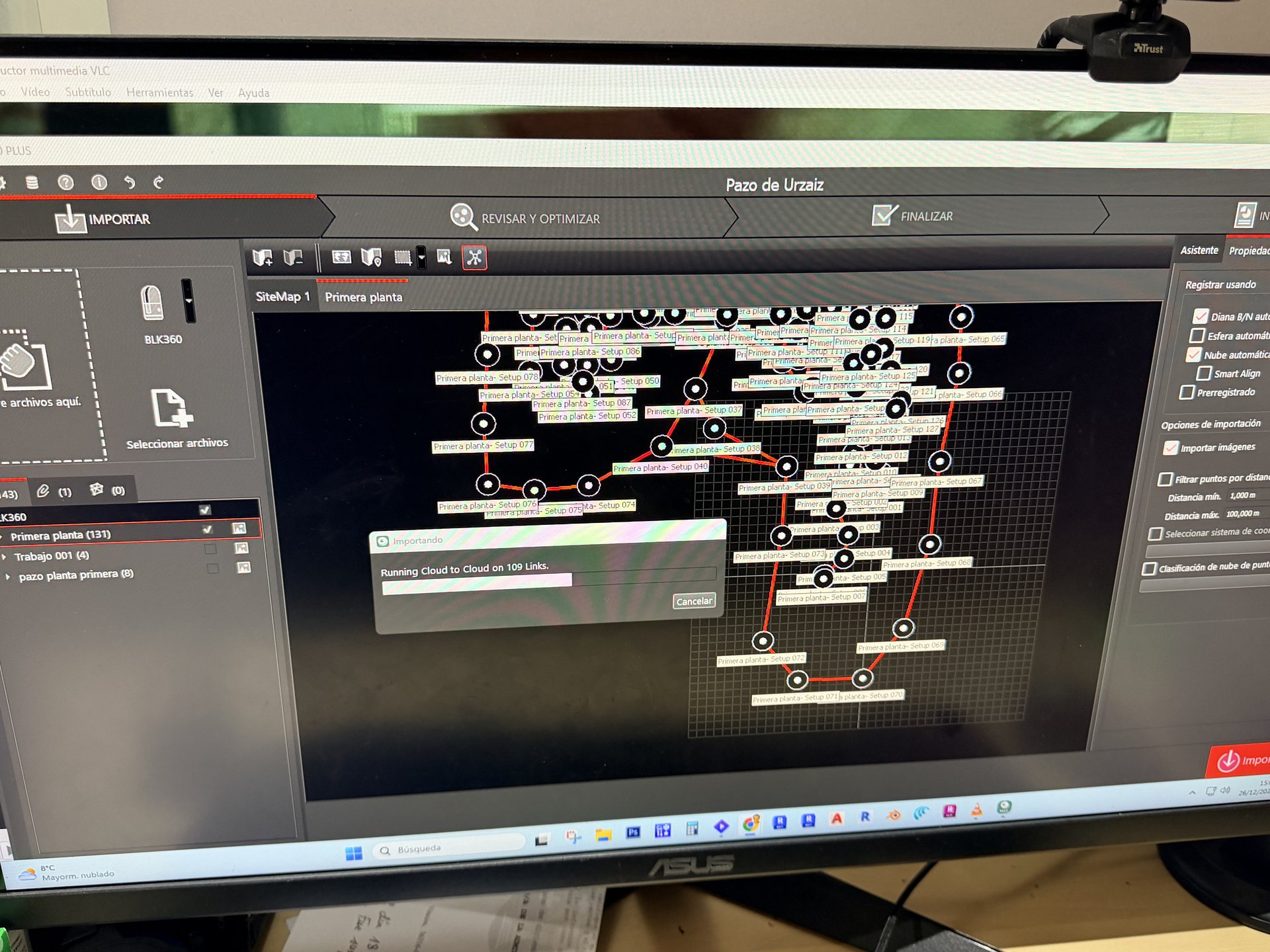

El volcado, alineación y optimización geométrica de los 129 escaneos se procesó en Leica Cyclone REGISTER 360 PLUS mediante algoritmos avanzados de coincidencia nube a nube (Cloud-to-Cloud), obteniendo una red poligonal homogénea y monolítica.

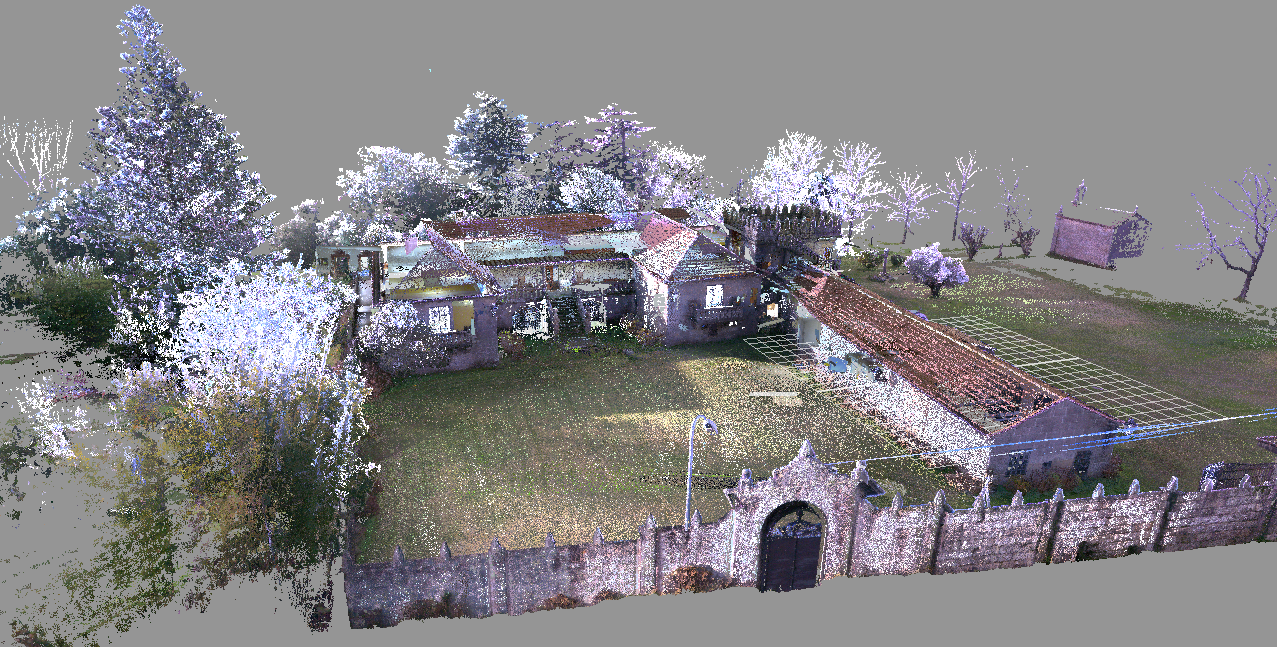

Inspección Visual de la Nube de Puntos 3D

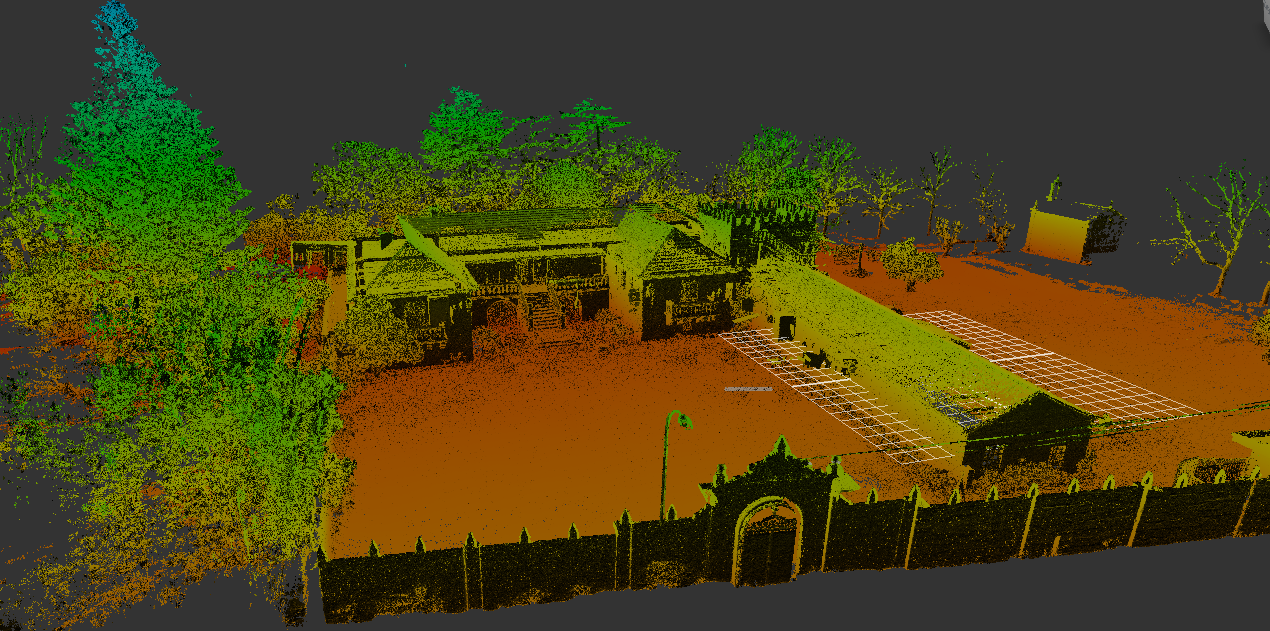

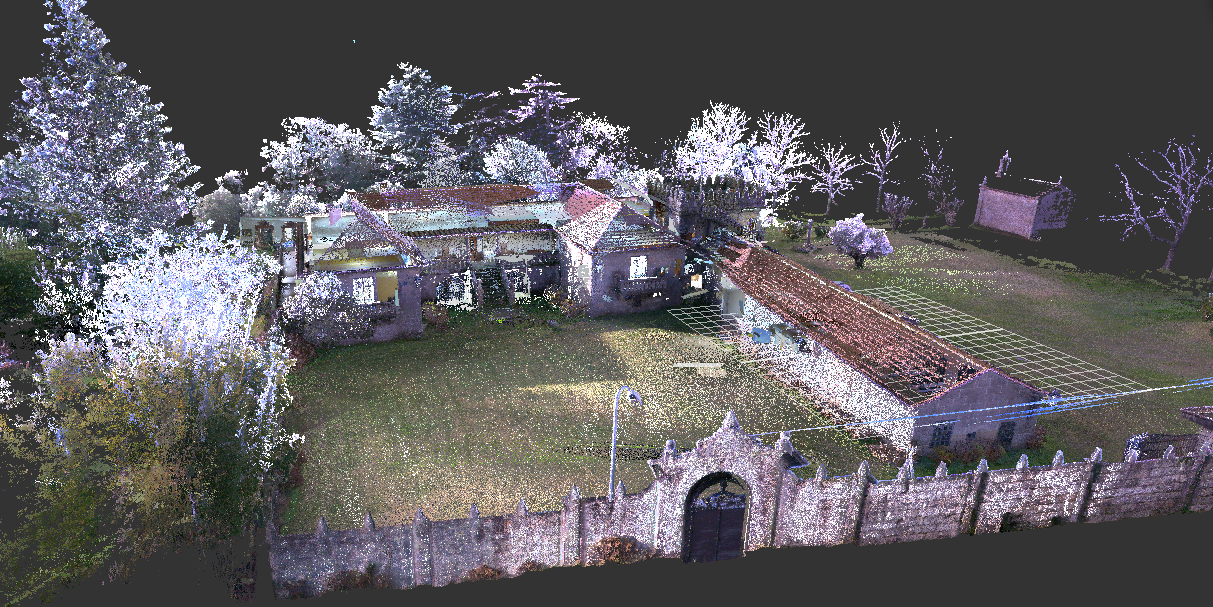

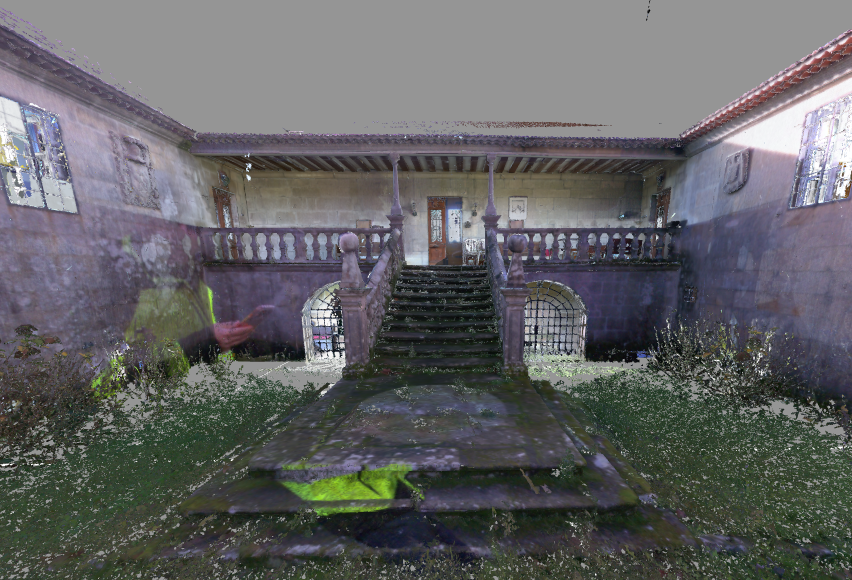

La captura con reflectancia e intensidad permite analizar la fábrica de granito, texturas de cantería y detalles singulares como balaustradas y piezas escultóricas:
Del Dato Masivo al Modelo Inteligente: Scan-to-BIM en Autodesk Revit

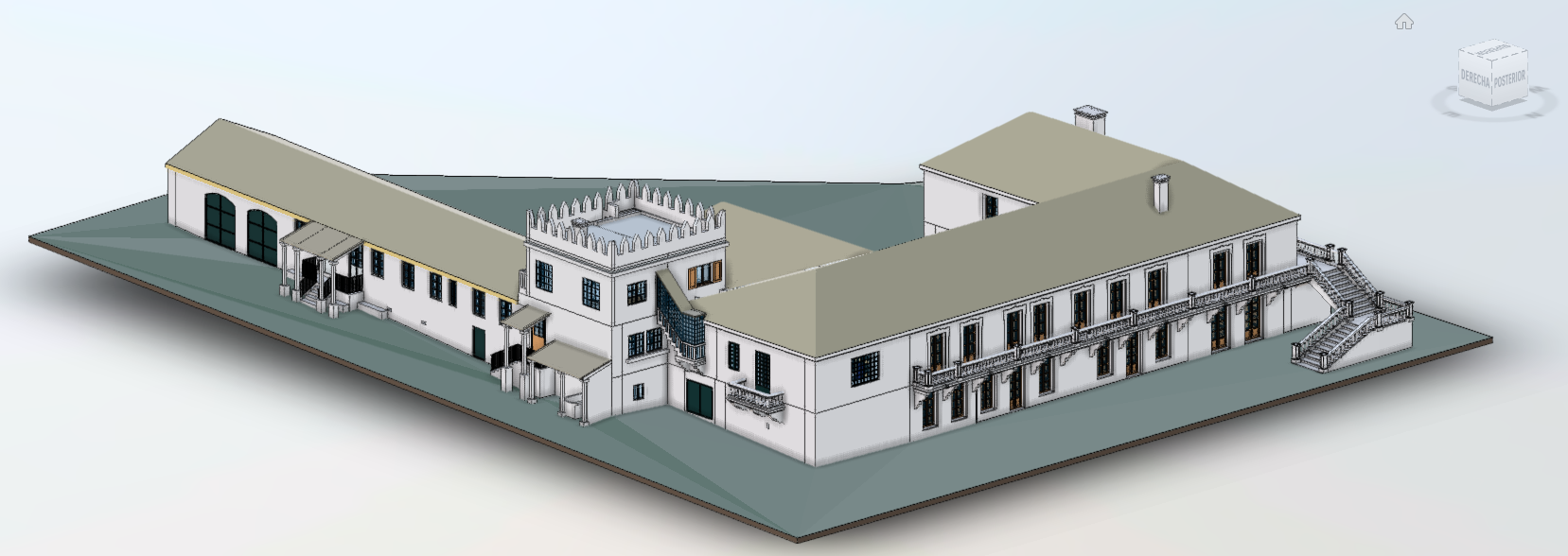

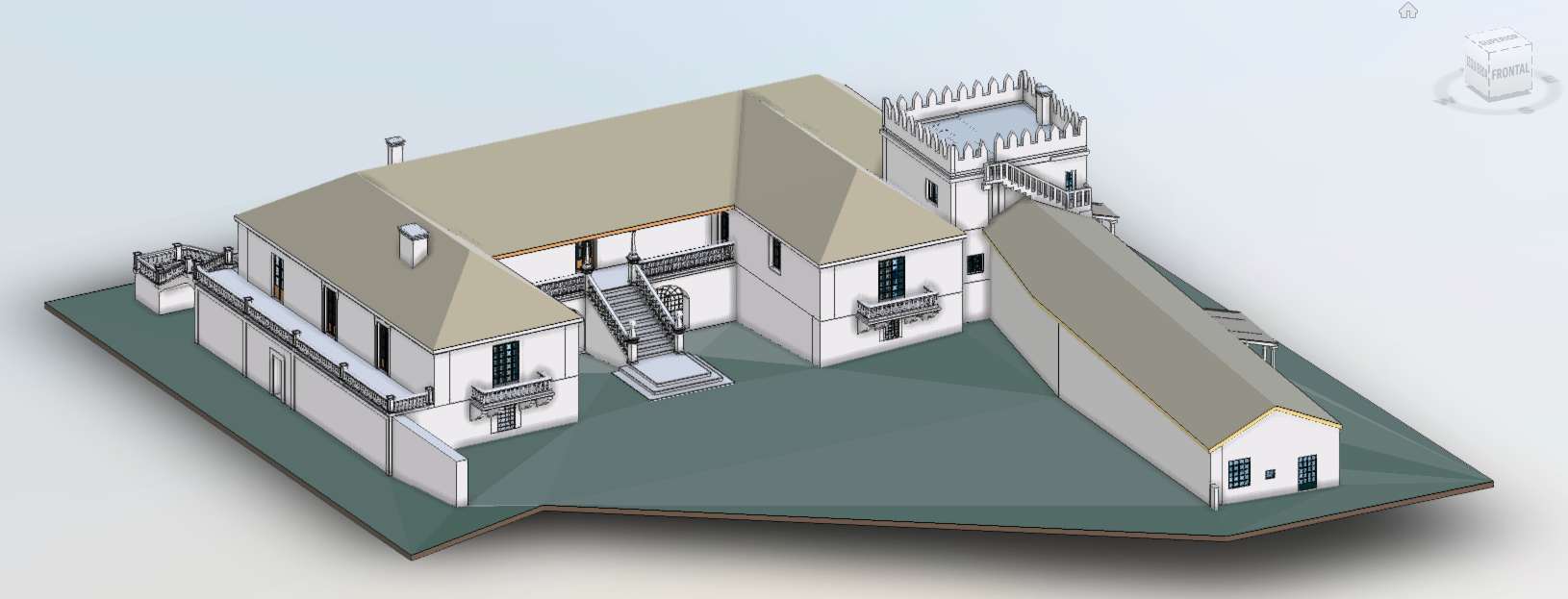

Una nube de puntos por sí sola es un conjunto masivo de coordenadas espaciales. La clave de nuestra intervención reside en la traducción arquitectónica inteligente: depuración y modelado paramétrico tridimensional en Autodesk Revit (nivel de detalle LOD 300).
El Valor Añadido para el Estudio de Arquitectura y la Propiedad
El estudio de arquitectura responsable del proyecto de intervención dispone ahora de una base geométrica infalible de 3 mm. Esto transforma por completo la fase de diseño:
- Eliminación de la incertidumbre: Se proyecta sobre la realidad construida, sabiendo con exactitud el grueso de cada muro de granito y el desplome de cada paramento.
- Ahorro masivo de horas técnicas: Se evitan desplazamientos repetitivos a obra para contrastar medidas dudosas o replanteos que no cuadraban en plano.
- Control económico y licencias: Las mediciones y presupuestos de obra se redactan sobre datos cuantitativos veraces, blindando el proyecto frente a desviaciones presupuestarias durante la ejecución.
¿Tienes un Proyecto de Rehabilitación o Patrimonio en Marcha?
Colaboramos con estudios de arquitectura, ingenierías y particulares en toda Galicia proporcionando levantamientos 3D con escáner láser, nubes de puntos y modelos Revit listos para proyectar con total fiabilidad.
