Sustitución de 2.400 m² de Cubierta de Amianto en el Edificio del Comedor de la Base Militar de Figueirido: Seguridad Integral con Redes Tipo S y Perimetrales

Vista exterior del edificio del comedor con cubierta renovada en la Base Militar de Figueirido
Trabajos & encargos

Entre septiembre y diciembre de 2024 se llevó a cabo una de las intervenciones técnicas y preventivas de mayor envergadura en la Base Militar General Morillo de Figueirido (Pontevedra): la sustitución íntegra de la cubierta de fibrocemento con amianto del edificio del comedor, con una superficie total de 2.400 metros cuadrados. Una actuación de alta complejidad operativa donde la continuidad del servicio del acuartelamiento y la protección colectiva del personal de obra constituyeron las máximas prioridades técnicas.

Ficha Técnica de la Intervención

  • Emplazamiento: Edificio del Comedor, Base Militar General Morillo (Figueirido, Vilaboa – Pontevedra).
  • Superficie de actuación: 2.400 m² de cubierta continua.
  • Periodo de ejecución: Septiembre de 2024 – Diciembre de 2024.
  • Áreas clave: Desamiantado (RERA), montaje de panel sándwich de alta densidad, rematería perimetral de pluviales, electrificación exterior LED y Coordinación de Seguridad y Salud.
  • Normativa marco: R.D. 396/2006 (amianto), UNE-EN 1263-1 / 1263-2 (redes de seguridad), CTE DB-SE, DB-SI y DB-HS.
Emplazamiento de la cubierta del comedor en la Base Militar General Morillo de Figueirido
Localización del edificio del comedor en la Base Militar General Morillo (Figueirido), con una superficie de cubierta de 2.400 m².

1. El Desafío: Desamiantado a Gran Escala y Coordinación Preventiva

Las placas de fibrocemento originales, instaladas décadas atrás, presentaban una marcada meteorización superficial con pérdida de ligante y fisuras que comprometían la estanqueidad de las instalaciones del comedor militar. Al tratarse de un material con contenido en fibras de amianto (crisotilo), su desmantelamiento requirió la tramitación y aprobación preceptiva del correspondiente Plan de Trabajo de Desamiantado ante la Autoridad Laboral (conforme al Real Decreto 396/2006), así como la intervención de empresa inscrita en el RERA (Registro de Empresas con Riesgo de Amianto).

En obras de esta magnitud en cubiertas ligeras, el riesgo crítico más grave radica en la caída de altura del personal a través de los huecos generados durante el despanelado o por rotura imprevista de placas degradadas. Para neutralizar este riesgo de forma taxativa, se diseñó un esquema integral de protección colectiva redundante.

Redes de seguridad bajo cubierta tipo S conforme a norma UNE-EN 1263-1
Montaje integral de redes de seguridad tipo S bajo la estructura de cubierta para posibilitar el trabajo seguro del personal durante la retirada del fibrocemento.

2. Dispositivo de Protección Colectiva: Redes Tipo S y Perimetrales

La seguridad y salud en obra no admite compromisos. Conforme a las directrices de la Dirección de Ejecución Material y Coordinación de Seguridad y Salud, se desplegó un doble sistema de protección:

  • Redes de seguridad bajo cubierta Tipo S (UNE-EN 1263-1): Se instaló una malla continua de red de seguridad bajo las correas y cerchas metálicas en la totalidad de las naves del comedor antes de iniciar el desmontaje de una sola placa. Este sistema retiene cualquier caída de personas u objetos hacia el interior, permitiendo a los operarios trabajar sobre la superficie con absoluta garantía psicofísica y operativa.
  • Redes y barandillas perimetrales continuas: En todo el perímetro del edificio se ejecutó un confinamiento de borde para impedir la caída al vacío hacia el exterior de las fachadas, garantizando una envolvente de trabajo segura en cotas superiores a 8 metros.
Instalación de red perimetral de seguridad para protección de borde en cubierta
Red perimetral continua de seguridad para garantizar la protección colectiva frente a caídas de altura durante los trabajos en cubierta.

3. Fases Constructivas: De la Evacuación al Sellado Estanco

Una vez desamiantada y descontaminada la estructura portante mediante fijación de fibras y transporte a vertedero autorizado de residuos peligrosos (NIMA), se procedió a la implantación de la nueva solución técnica:

  1. Saneado y protección anticorrosiva de la subestructura metálica: Cepillado, pasivación de óxidos y aplicación de imprimación epoxi en las cerchas y correas existentes para prolongar la durabilidad del esqueleto estructural.
  2. Montaje de 2.400 m² de panel sándwich aislante: Colocación de paneles de cubierta grecado exterior e interior continuo con núcleo de poliuretano/poliisocianurato de alta densidad, aportando un salto térmico sustancial que optimiza el confort interior del comedor y reduce la demanda energética de climatización.
  3. Rematería completa de chapa conformada: Ejecución de cumbreras, limatesas, remates de testero y baberos de encuentro con elementos verticales, sellados con masillas de poliuretano de alta elasticidad.
  4. Red de evacuación de pluviales sobredimensionada: Instalación de nuevos canalones continuos de chapa galvanizada prelacada y bajantes exteriores de gran sección para gestionar las intensas precipitaciones invernales características de la comarca de Pontevedra.
Encuentros, canalones y rematería metálica de cubierta en panel sándwich
Detalle de rematería perimetral de chapa prelacada, canalones de evacuación de pluviales y sellado estanco de cubierta.

4. Integración de Nuevas Instalaciones: Iluminación Exterior LED

Aprovechando la intervención sobre la envolvente superior y los accesos perimetrales, se procedió a la renovación de las líneas de acometida eléctrica exterior y la colocación de nuevos proyectores LED de alta eficiencia y estanqueidad IP66 en el perímetro del comedor. Esta actuación garantiza una visibilidad óptima en las zonas de paso nocturnas y carga del personal militar, con un consumo energético mínimo.

Nuevas instalaciones eléctricas y focos exteriores estancos en fachada y cubierta
Renovación integral de líneas de cableado exterior e instalación de proyectores LED de alta eficiencia en el perímetro del edificio.
Interior de las instalaciones del comedor tras la sustitución de cubierta
Vista interior de las dependencias del comedor tras la finalización de los trabajos de cobertura y cerramiento.

5. Resultado Técnico y Valor Añadido

La sustitución de la cubierta del comedor de la Base Militar de Figueirido culminó con éxito en diciembre de 2024, habiendo registrado cero accidentes laborales a lo largo de los cuatro meses de ejecución gracias al rigor preventivo implementado. El edificio dispone hoy de una envolvente moderna, eficiente, estanca y completamente libre de sustancias tóxicas, garantizando una vida útil prolongada de varias décadas.

Vista exterior del edificio del comedor con cubierta renovada en la Base Militar de Figueirido
Vista general de la fachada y nueva cubierta del comedor en la Base General Morillo, con el cañón histórico en primer término.

En el despacho técnico de Pablo Freiría Lorenzo ofrecemos servicios especializados en Dirección de Ejecución Material (DEM), Coordinación de Seguridad y Salud (CSS) y gestión técnica de desamiantados y rehabilitaciones de cubiertas complejas en toda Galicia.

Reforma y Adecuación Técnica del Depósito de la Comunidad de Aguas de Vincios: Nuevo Entresuelo a Cota y Mantenimiento Seguro

Vista aérea con dron del recinto de los depósitos de agua potable de la Comunidad de Aguas de Vincios en Gondomar
Trabajos & encargos • Fecha de intervención: 16 de enero de 2025 • Vincios, Gondomar (Pontevedra)

Reforma técnica de la caseta de llaves de los depósitos de cabecera de la Comunidad de Aguas de Vincios. Creación de un entresuelo estructural y apertura de acceso exterior a cota para garantizar la seguridad laboral y optimizar las labores periódicas de cloración y mantenimiento.

Vista aérea con dron del recinto de los depósitos de agua potable de la Comunidad de Aguas de Vincios en Gondomar
Vista aérea con dron del recinto cerrado de los dos depósitos de abastecimiento de la Comunidad de Aguas de Vincios.

1. El Contexto: Una Infraestructura Esencial para la Comunidad

El abastecimiento de agua potable es el servicio más crítico y sensible para cualquier núcleo vecinal. En la parroquia de Vincios (Gondomar), la Comunidad de Aguas gestiona los depósitos de almacenamiento y regulación que suministran agua a cientos de vecinos y viviendas de la zona.

Para mantener los estándares sanitarios y la continuidad del suministro, los operarios de la comunidad deben realizar tareas constantes de mantenimiento preventivo: control de niveles, dosificación del sistema de cloración automática, apertura y cierre de llaves de compuerta y sustitución de elementos hidráulicos.

Estado previo con escalera manual vertical y acceso comprometido
ESTADO PREVIO

Foso profundo con escalera manual vertical. La manipulación de las llaves superiores y la recarga de bidones de cloro entrañaba un evidente riesgo de caída a distinto nivel en un recinto húmedo.

Estado reformado con entresuelo tramex y acceso a cota
ESTADO REFORMADO

Nuevo entresuelo técnico de rejilla tramex galvanizada a cota con la nueva puerta de acceso exterior. Todo el equipo de valvulería y clorador es directamente accesible a pie plano.

2. ¿Por Qué es Imprescindible la Intervención de un Técnico Colegiado?

En instalaciones de uso comunitario suele cometerse el error de considerar estas actuaciones como reformas menores sin proyecto técnico. Sin embargo, al intervenir en una infraestructura básica de abastecimiento, la participación de un Arquitecto Técnico fue determinante por tres razones fundamentales:

  • Seguridad y Salud Laboral (RD 1627/1997 y CTE DB-SUA): Se elimina de raíz el riesgo de caída a distinto nivel en espacio confinado. El nuevo piso técnico permite que una sola persona realice las comprobaciones diarias y manipule recipientes pesados de tratamiento químico con total ergonomía y estabilidad.
  • Integridad Estructural de la Construcción Existente: La apertura del nuevo hueco de paso en el muro perimetral requería dimensionar un dintel adecuado para evitar fisuras o asientos diferenciales, asegurando que la transmisión de cargas del entresuelo no comprometiera la estabilidad de los muros de bloque ni las conexiones con los muros del vaso de agua.
  • Preservación Sanitaria del Suministro: La ejecución de rozas, anclajes y cortes se planificó de modo que ningún residuo de obra, polvo o viruta pudiera tener contacto con la lámina de agua de consumo.

3. Del Modelo BIM 3D a la Ejecución en Obra

Para definir con exactitud milimétrica la altura libre y la relación entre la cota exterior del terreno y los elementos interiores, se desarrolló el modelo digital BIM en Autodesk Revit del conjunto.

Modelo 3D BIM en Revit del recinto y depósitos
Modelado BIM integral en Revit: topografía, depósitos y recinto de intervención.
Sección 3D BIM del entresuelo en la caseta de válvulas
Sección 3D del diseño: entresuelo sobre foso y relación directa con la cota del depósito.
Sección constructiva con apertura de nuevo hueco en muro
Definición del nuevo hueco exterior y rasante de acceso a cota plana.

• Solución Material Ejecutada

La subestructura se compuso mediante perfiles laminados de acero galvanizado en caliente anclados perimetralmente a los muros de bloque mediante anclajes químicos de alta resistencia.

Sobre esta estructura se colocó un piso técnico de rejilla metálica electrofundida galvanizada (tramex). Esta solución asegura máxima durabilidad frente a la humedad constante del ambiente de bombeo, permite la inspección visual permanente de las conducciones inferiores y no retiene suciedad ni condensaciones.

Subestructura metálica inferior de acero galvanizado soportando el piso de tramex
Detalle inferior de la estructura metálica galvanizada anclada a los paramentos de fábrica.

Ficha Resumen del Encargo Técnico

Promotor: Comunidad de Aguas de Vincios
Municipio: Gondomar (Pontevedra)
Fecha de Trabajo: 16/01/2025
Herramientas: Autodesk Revit (BIM) • Dron
Ámbito: Infraestructura Básica • Reforma
Técnico Responsable: Pablo Freiría (COATPO VR1055)
← Volver a Proyectos y Trabajos Pablo Freiría Lorenzo · Colegiado COATPO VR1055

Del Croquis a Mano Alzada al Modelo BIM con Precisión de 3 mm: Levantamiento 3D del Pazo de Urzaiz en Nigrán

Estacionamiento del escáner láser Leica BLK360 G2 en los jardines del Pazo de Urzaiz, Nigrán
← Volver a Proyectos y Artículos
Trabajos & encargos · Nigrán, Val Miñor y Galicia
Caso de Éxito · Scan to BIM · Patrimonio • Nigrán · Val Miñor (Pontevedra) • Autor: Pablo Freiría Lorenzo (COATPO)

Del Croquis a Mano Alzada al Modelo BIM con Precisión de 3 mm: Levantamiento 3D del Pazo de Urzaiz en Nigrán

Cómo digitalizamos un complejo patrimonial histórico en solo 4 horas de trabajo de campo mediante láser escáner ultracompacto Leica BLK360 G2, generando una nube de puntos certificada de 129 estaciones y un modelo BIM en Autodesk Revit listo para proyectar con exactitud milimétrica.

Precisión Global
3 mm
Error de conjunto certificado
Tiempo en Campo
4 Horas
Interior, jardines y cubiertas
Estacionamientos
129 Setups
156 enlaces nube a nube
Entregables BIM
LOD 300
Autodesk Revit + Nube E57 / RCP
01. ANTECEDENTES

El Reto de Documentar el Patrimonio Histórico

El Pazo de Urzaiz, situado en el municipio de Nigrán (Val Miñor), constituye un valioso exponente de la arquitectura señorial gallega: muros portantes de sillería de granito, solanas tradicionales, escalinata monumental, torre almenada y un amplio recinto ajardinado perimetral amurallado.

Hasta la fecha de nuestra intervención, la única documentación disponible se reducía a una serie de planos esquemáticos a mano alzada realizados hace décadas. Proyectar una intervención o rehabilitación sobre esa base resultaba inviable para un estudio de arquitectura contemporáneo:

× Desplomes y Deformaciones Ocultas
Los muros de granito histórico nunca son planos ni paralelos. Medir con cinta o distanciómetro láser omite los desplomes reales.
× Riesgo de Sobrecostes en Obra
Cualquier discrepancia geométrica imprevista entre plano y realidad constructiva paraliza tajos y dispara los costes.
✓ Solución Scan-to-BIM
Capturar la realidad física mediante escáner láser 3D para generar un gemelo digital de precisión milimétrica.
Láser escáner Leica BLK360 G2 en los jardines del Pazo de Urzaiz
Foto 1: Estacionamiento del escáner láser Leica BLK360 G2 frente a la fachada y solana de piedra del Pazo de Urzaiz (Nigrán). Trabajo de Campo in situ
02. FASE 1

Captura de la Realidad en Campo: 4 Horas de Escaneo Integral

Para este encargo se empleó el escáner láser de imagen Leica BLK360 G2, un sensor óptico ultracompacto capaz de capturar cientos de miles de puntos por segundo y fotografía esférica HDR de alta resolución.

Metodología de Campo Optimizada:

  • Cobertura 360° continua: Recorrido perimetral de jardines amurallados, accesos, torre almenada, solana y estancias interiores sin ángulos muertos.
  • Control en tiempo real vía app móvil: Pre-alineación de escaneos y verificación instantánea en tablet a pie de obra para garantizar solapes suficientes antes de abandonar el emplazamiento.
  • Eficiencia operativa total: El levantamiento completo del complejo se ejecutó en tan solo 4 horas de trabajo in situ, reduciendo a cero las molestias para la propiedad.
03. FASE 2

Procesamiento y Registro Certificado en Leica Cyclone REGISTER 360 PLUS

El volcado, alineación y optimización geométrica de los 129 escaneos se procesó en Leica Cyclone REGISTER 360 PLUS mediante algoritmos avanzados de coincidencia nube a nube (Cloud-to-Cloud), obteniendo una red poligonal homogénea y monolítica.

Red de enlaces y precisión en Leica Cyclone REGISTER 360 PLUS
Foto 2: Red de 156 enlaces Cloud-to-Cloud certificando un error de conjunto de 3 mm en Leica Cyclone REGISTER 360 PLUS. Precisión Certificada
Parámetros Técnicos Certificados del Levantamiento Informe Oficial Leica
Estacionamientos completados (Setups): 129 escaneos completos (interiores y exteriores)
Red de enlaces nube a nube (Cloud-to-Cloud): 156 enlaces validados sin derivas acumuladas
Densidad de nube de puntos generada: ≈ 1.100.000 puntos exportables en formato E57 / RCP
Precisión global certificada (Error de conjunto): 0,003 m (3 mm) · Errores medios de 1 a 2 mm
Solidez geométrica: Solape medio 55% · Fuerza de enlace global 63%

Inspección Visual de la Nube de Puntos 3D

La captura con reflectancia e intensidad permite analizar la fábrica de granito, texturas de cantería y detalles singulares como balaustradas y piezas escultóricas:

Vista aérea axonométrica de la nube de puntos del Pazo de Urzaiz
Vista Aérea General: Conjunto arquitectónico y recinto amurallado.
Nube de puntos en mapa de reflectancia e intensidad
Mapa de Intensidad: Detección de materiales y variaciones de fábrica.
Detalle en nube de puntos de la solana tradicional
Solana Tradicional: Geometría real de columnas de granito y barandilla.
Detalle de la escalinata monumental en nube de puntos
Escalinata Imperial: Huellas, tabicas y despiece exacto de peldañeado.
04. FASE 3

Del Dato Masivo al Modelo Inteligente: Scan-to-BIM en Autodesk Revit

Una nube de puntos por sí sola es un conjunto masivo de coordenadas espaciales. La clave de nuestra intervención reside en la traducción arquitectónica inteligente: depuración y modelado paramétrico tridimensional en Autodesk Revit (nivel de detalle LOD 300).

Fidelidad Constructiva Real
Modelado de muros de sillería respetando espesores variables, desplomes de fachada y desalineaciones propias de una edificación histórica.
Elementos Singulares Modelados
Cubiertas inclinadas a varias aguas, torre almenada de piedra, huecos abocinados, balconadas, canecillos y solanas.
Extracción Automatizada
Generación inmediata de plantas acotadas, alzados con cotas reales de coronación, secciones fugadas y cuadros de superficies 100% coordinados.
Modelo BIM en Autodesk Revit - Fachada Principal Pazo de Urzaiz
Modelo BIM Frontal: Definición volumétrica y resolución de huecos en Autodesk Revit.
Modelo BIM en Autodesk Revit - Vista Posterior y Torre Almenada
Modelo BIM Posterior: Encuentro de cubiertas tradicionales y torre almenada.

El Valor Añadido para el Estudio de Arquitectura y la Propiedad

El estudio de arquitectura responsable del proyecto de intervención dispone ahora de una base geométrica infalible de 3 mm. Esto transforma por completo la fase de diseño:

  • Eliminación de la incertidumbre: Se proyecta sobre la realidad construida, sabiendo con exactitud el grueso de cada muro de granito y el desplome de cada paramento.
  • Ahorro masivo de horas técnicas: Se evitan desplazamientos repetitivos a obra para contrastar medidas dudosas o replanteos que no cuadraban en plano.
  • Control económico y licencias: Las mediciones y presupuestos de obra se redactan sobre datos cuantitativos veraces, blindando el proyecto frente a desviaciones presupuestarias durante la ejecución.
Levantamiento visable y certificado por Arquitecto Técnico colegiado (COATPO). Metodología Scan-to-BIM en Galicia
Colaboración Técnica con Estudios y Promotores

¿Tienes un Proyecto de Rehabilitación o Patrimonio en Marcha?

Colaboramos con estudios de arquitectura, ingenierías y particulares en toda Galicia proporcionando levantamientos 3D con escáner láser, nubes de puntos y modelos Revit listos para proyectar con total fiabilidad.

Continúa Explorando

Publicaciones y Proyectos Relacionados

← Ver las 49 publicaciones

Gran Final Nacional de «El Gran Concurso del Hormigón» en El Escorial: Acompañando al IES Pino Manso en Representación del COATPO

Alumnos y docente del IES Pino Manso de O Porriño (Pontevedra) en su puesto de la Gran Final Nacional 2026 de El Gran Concurso del Hormigón en El Escorial acompañados por el COATPO
← Volver a Proyectos y Artículos
Noticias & docencia · 22–24 de septiembre de 2026 · El Escorial (Madrid)
III EDICIÓN «EL GRAN CONCURSO DEL HORMIGÓN» (CURSO 2025–2026) · EL ESCORIAL (MADRID)

Gran Final Nacional de «El Gran Concurso del Hormigón» en El Escorial: Acompañando al IES Pino Manso en Representación del COATPO

Del 22 al 24 de septiembre de 2026 nos desplazamos hasta El Escorial (Madrid) como representantes del Colegio Oficial de la Arquitectura Técnica de Pontevedra (COATPO) para acompañar al equipo del IES Pino Manso, ganador de Pontevedra (única provincia gallega presentada), en la Gran Final Nacional de la tercera edición de un certamen que ha reunido a 8.494 estudiantes de 988 centros educativos.

Participación Nacional
8.494 Estudiantes · 988 Centros
31 provincias en la III Edición (2025–2026)
Gran Final en El Escorial
29 Equipos Provinciales
4 alumnos + 1 docente por provincia
Representación COATPO
IES Pino Manso (Pontevedra)
Campeón provincial y representante gallego
Rotura en Laboratorio
21 de Octubre de 2026
Tras los 28 días de curado normativo
Alumnos y docente del IES Pino Manso de O Porriño (Pontevedra) en su puesto de la Gran Final Nacional 2026 de El Gran Concurso del Hormigón en El Escorial acompañados por el COATPO
Equipo Campeón de Pontevedra (IES Pino Manso) en la Gran Final Nacional 2026: Los cuatro alumnos y su docente junto a su puesto de trabajo en El Escorial (Madrid), a quienes acompañamos desde el COATPO bajo el lema «Constrúe o teu futuro · Elixe Arquitectura Técnica».

Ciencia de materiales, trabajo en equipo y vocación por la Arquitectura Técnica

Entre el 22 y el 24 de septiembre de 2026 se celebró en El Escorial (Madrid) la Gran Final Nacional correspondiente a la tercera edición (curso 2025–2026) de «El Gran Concurso del Hormigón», una iniciativa impulsada a nivel nacional por el CGATE y los Colegios Oficiales de la Arquitectura Técnica para acercar la ciencia de los materiales y la edificación a los estudiantes antes de su etapa universitaria.

Las cifras de esta tercera edición reflejan el extraordinario crecimiento del concurso: 8.494 estudiantes de 988 centros educativos pertenecientes a 31 provincias participaron en las fases previas. A la cita final de El Escorial llegaron los equipos campeones de 29 provincias, integrados cada uno por cuatro alumnos y un docente. En representación del COATPO tuve el placer de acudir acompañando al equipo del IES Pino Manso, ganador de Pontevedra (única provincia gallega presentada en esta edición).

Además de acompañar a nuestros representantes, tocó remangarse desde primera hora y echar un cable a la organización montando parte de las mesas de trabajo y preparando los materiales en sala. El ambiente durante las tres jornadas fue inmejorable: una acogida fantástica, los alumnos entusiasmados con la experiencia práctica y una grandísima sintonía entre los compañeros de todos los Colegios Oficiales de España. Incluso los representantes de MUSAAT quedaron impresionados por el volumen de participación y la energía del evento, confirmando su apuesta para que el certamen siga creciendo en las próximas ediciones.

Estudiantes del IES Pino Manso pesando áridos, dosificando agua y cemento y compactando la probeta en El Gran Concurso del Hormigón 2026
Dosificación y Amasado en Vivo: El equipo del IES Pino Manso pesando en balanza las fracciones de árido, ajustando la relación agua/cemento y compactando sus probetas.
Entrega de la probeta de hormigón en el escenario principal de El Escorial ante la organización del CGATE en El Gran Concurso del Hormigón 2026
Entrega de Probetas en Escenario: Recepción oficial de las muestras recién fabricadas antes de su envío a laboratorio para completar los 28 días de curado normativo.

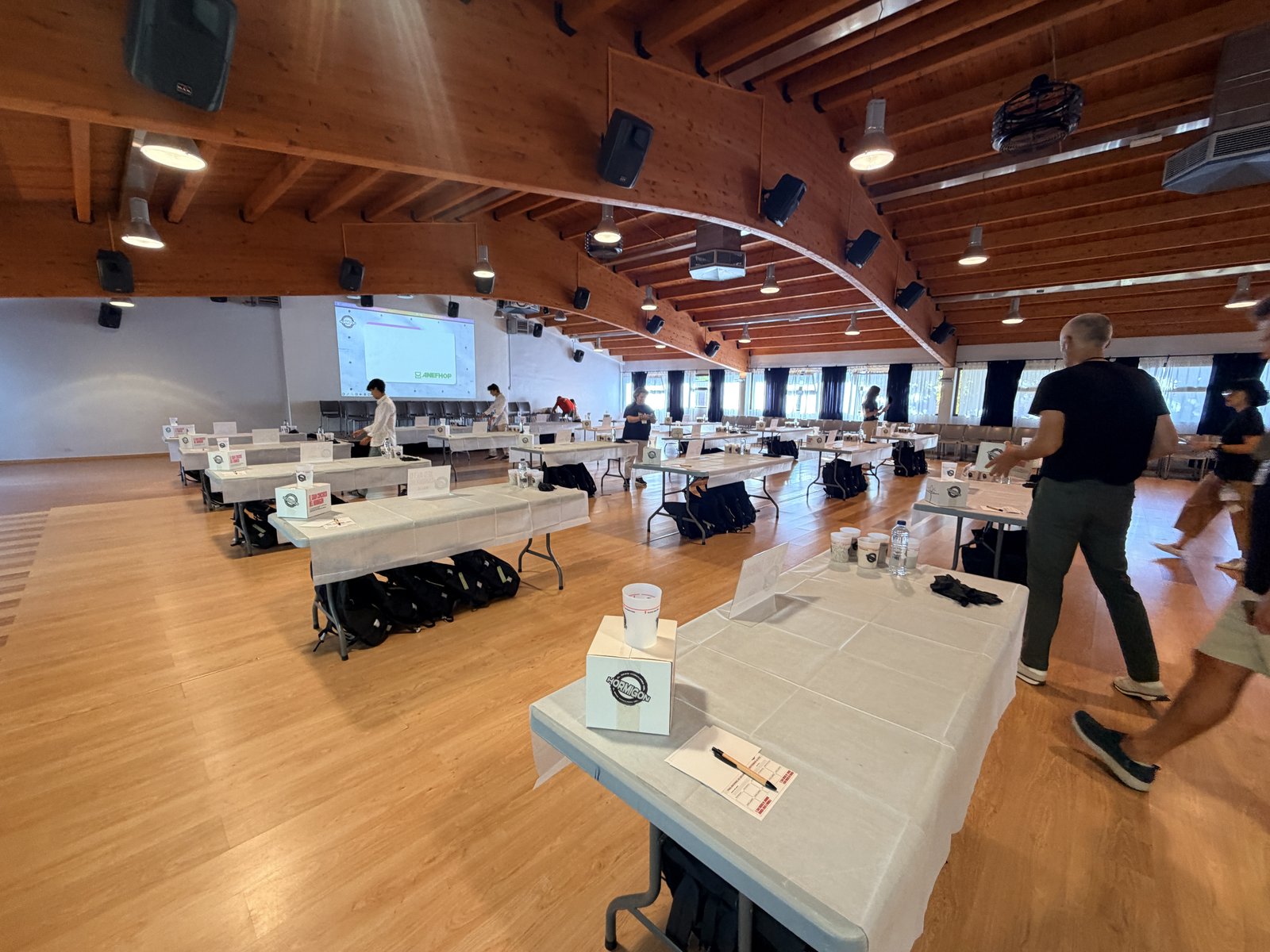

Vista de la sala en El Escorial durante el montaje de las mesas y materiales para los 29 equipos finalistas de El Gran Concurso del Hormigón
Montaje Logístico en Sala: Preparación de las mesas, moldes y materiales en el salón principal de El Escorial donde colaboramos antes del inicio de la final.
Detalle de la mesa de trabajo del IES Pino Manso (Pontevedra) lista con los vasos de áridos, agua y caja de molde en El Gran Concurso del Hormigón 2026
Mesa de Pontevedra (IES Pino Manso): Puesto listo con las distintas granulometrías de árido, cemento, agua y molde oficial antes de sonar el cronómetro.
Panorámica de la sala de El Escorial llena con los estudiantes y docentes de las 29 provincias finalistas de El Gran Concurso del Hormigón 2026
29 Provincias Unidas: El salón de El Escorial al completo con los equipos finalistas de toda España en un ambiente de compañerismo ejemplar.
CRONOGRAMA DE ENSAYO EN LABORATORIO Y PREMIOS NACIONALES

Del curado normativo de 28 días a la rotura a compresión del 21 de octubre

1. Ensayo de Rotura · 21 de Octubre

Curado Normativo de 28 Días

Todas las probetas elaboradas en El Escorial se custodian en cámara húmeda de laboratorio y se romperán a compresión el 21 de octubre de 2026, una vez cumplido el ciclo reglamentario de 28 días.

2. Premio al Equipo Campeón

Interrail de 1 Mes + 3.000 € I+D

El equipo ganador nacional recibirá un Interrail de un mes para los cuatro estudiantes, y su centro educativo obtendrá 3.000 € destinados a investigación o innovación.

3. Premio a la Creatividad

2.000 € Adicionales para el Centro

El certamen premia también la divulgación técnica con una dotación adicional de 2.000 € para el centro que presente la mejor pieza audiovisual sobre el proceso de creación del hormigón.

ARQUITECTURA TÉCNICA, CONTROL DE CALIDAD Y DOCENCIA

Comprometidos con el futuro de la profesión y el rigor técnico en obra

Desde la Dirección de Ejecución Material y el control de calidad de estructuras hasta la divulgación en centros educativos y colegios oficiales en Galicia.

Sigue explorando

Más Noticias, Ponencias y Casos de Estudio

Ver las 49 publicaciones →

Un Año Más en la Escuela Superior de Diseño Aula D: Entrega de Cascos y Chalecos de Obra con la Colaboración de MUSAAT

Pablo Freiría Lorenzo junto a los alumnos de la Escuela Superior de Diseño Aula D en Vigo con los cascos y chalecos reflectantes entregados por cortesía de MUSAAT para visitas a obra
← Volver a Proyectos y Artículos
Noticias & docencia · 18 de septiembre de 2026 · Vigo
ACTUALIDAD Y DOCENCIA TÉCNICA · ESCUELA SUPERIOR DE DISEÑO AULA D (VIGO)

Un Año Más en la Escuela Superior de Diseño Aula D: Entrega de Cascos y Chalecos de Obra con la Colaboración de MUSAAT

El pasado 18 de septiembre de 2026 arrancamos un nuevo curso académico en la Escuela Superior de Diseño Aula D en Vigo haciendo entrega a los alumnos de sus cascos de seguridad y chalecos reflectantes por cortesía de MUSAAT, listos para salir del aula y aprender directamente a pie de obra.

Fecha: 18/09/2026
Centro educativo: Escuela Superior de Diseño Aula D (Vigo)
Entidad colaboradora: MUSAAT (Mutua de Seguros a Prima Fija)
Docente: Pablo Freiría Lorenzo (Arquitecto Técnico · COATPO VR1055)
Pablo Freiría Lorenzo con los alumnos de la Escuela Superior de Diseño Aula D en Vigo tras la entrega de cascos y chalecos de obra por cortesía de MUSAAT
18 de septiembre de 2026 · Escuela Superior de Diseño Aula D (Vigo): Fotografía de grupo junto a los alumnos equipados con los nuevos cascos de protección y chalecos de alta visibilidad cedidos por cortesía de MUSAAT para las visitas técnicas a obra del curso.

Aprender pisando la obra: del plano en el aula a la realidad constructiva

Un año más tengo la satisfacción de impartir clase en la Escuela Superior de Diseño Aula D en Vigo, acompañando a las nuevas promociones de diseñadores en el aprendizaje técnico de la construcción, las instalaciones, la rehabilitación y la materialización real de los espacios.

Para entender de verdad cómo se comporta una estructura, cómo se resuelve un encuentro constructivo o qué implica coordinar gremios en una reforma integral, es imprescindible salir del aula. Por eso, un año más solicitamos y recibimos por cortesía de MUSAAT los cascos de protección y chalecos reflectantes de alta visibilidad, de los que hago entrega a los alumnos para poder llevarlos a obra con todas las garantías de seguridad.

«Es un verdadero orgullo ver cómo avanzan de curso, cómo ganan criterio técnico en cada visita a obra y cómo cada vez están más cerca de poder trabajar e incorporarse con solvencia al mercado profesional.»
1. Cultura Preventiva desde el Aula

Seguridad y Salud en Obra

Entregar el casco y el chaleco antes de pisar la primera obra inculca desde el primer día que la prevención de riesgos y el uso de los EPIs son indisociables del ejercicio profesional.

2. Colaboración Institucional

Agradecimiento a MUSAAT

Nuestro agradecimiento a MUSAAT por su continuo apoyo a la docencia técnica y por facilitar un curso más el equipamiento de protección para las prácticas de campo del alumnado.

3. Vocación Docente (+10 Años en Aula D)

Preparación para el Mercado Real

Con más de 3.800 horas de docencia impartidas, conectamos el diseño de interiores y la arquitectura técnica con casos reales en ejecución para acelerar su inserción laboral.

DOCENCIA TÉCNICA, FORMACIÓN BIM Y DIRECCIÓN DE OBRA

¿Buscas formación especializada o asesoramiento técnico en obra?

Compaginamos el ejercicio diario de la Arquitectura Técnica, la Dirección de Ejecución de Obra y la consultoría BIM con la docencia en escuelas superiores, colegios profesionales y empresas del sector en Galicia.

Sigue explorando

Casos de Estudio y Publicaciones Destacadas

Ver las 49 publicaciones →

Construcción en Tierra y Rehabilitación Patrimonial: Taller «El Obrador: El Tapial» en la Cartuja de los Monegros

Dos muros experimentales de tapial ejecutados en la Cartuja de los Monegros: tapial con juntas de cal en primer plano y tapial con verdugadas de ladrillo macizo al fondo
← Volver a Proyectos y Artículos
Formación & mejora · 6–10 de julio de 2026 · Cartuja de los Monegros (Huesca)
CURSOS EXTRAORDINARIOS UNIVERSIDAD DE ZARAGOZA · CARTUJA DE NUESTRA SEÑORA DE LAS FUENTES

Construcción en Tierra y Rehabilitación Patrimonial: Taller «El Obrador: El Tapial» en la Cartuja de los Monegros

Del 6 al 10 de julio de 2026 participamos en la Cartuja de Nuestra Señora de las Fuentes (Cartuja de los Monegros, Sariñena, Huesca) en el curso extraordinario de la Universidad de Zaragoza «El obrador. Construcción en tierra: el tapial» (43 horas lectivas). Cinco jornadas intensivas de estudio geotécnico de campo, ejecución práctica de distintas tipologías históricas de tapial en función de épocas y materiales disponibles, e intervención directa recuperando un muro patrimonial de la Cartuja.

Acreditación Académica
Universidad de Zaragoza
Curso Extraordinario · 43 h (1 ECTS)
Enclave Patrimonial
Cartuja de los Monegros
Sariñena (Huesca) + Monasterio de Sijena
Estudio de Terrenos
Ensayo Test de Carazas
Curva de humedad (0%–40%) y compactación
Práctica Constructiva
Tapial Histórico y Restauración
Calicostrado, verdugadas y muro real

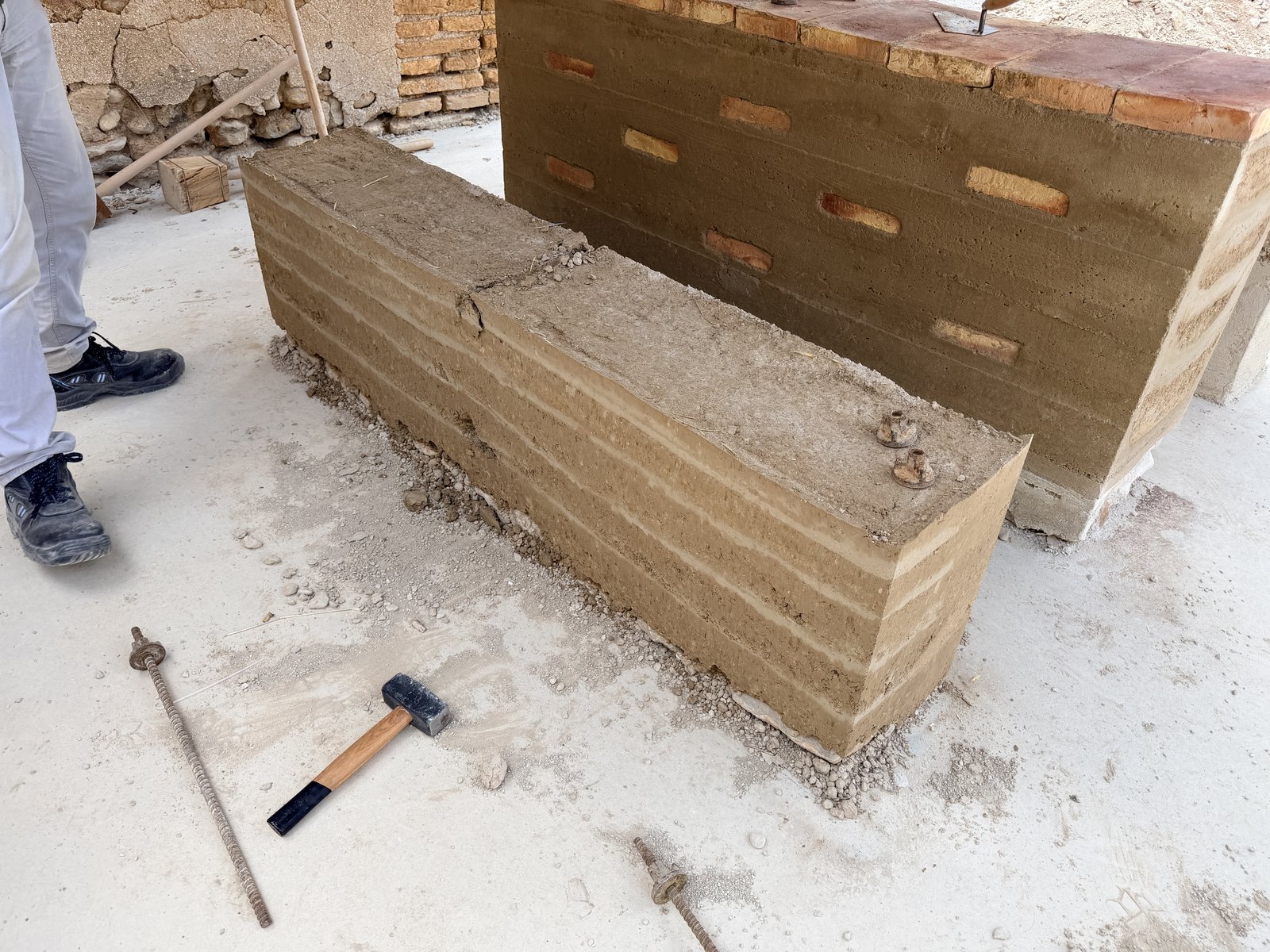

Dos muros experimentales de tapial ejecutados en la Cartuja de los Monegros: tapial con juntas de cal en primer plano y tapial con verdugadas de ladrillo macizo al fondo
Tipologías Históricas de Tapial en «El Obrador»: Comparativa de dos de los muros experimentales ejecutados en la Cartuja de los Monegros reproduciendo distintas épocas y disponibilidades de material: en primer plano, tapial por tongadas con juntas horizontales de cal; al fondo, tapial reforzado con verdugadas y coronación de ladrillo cerámico macizo.

1. Un laboratorio vivo en la Cartuja de Nuestra Señora de las Fuentes (Los Monegros)

Intervenir con rigor en el patrimonio edificado exige comprender de forma práctica cómo se comportan los materiales tradicionales desde su origen en la cantera o en el propio terreno. Con ese objetivo nos trasladamos en julio de 2026 a la Cartuja de Nuestra Señora de las Fuentes (conocida como la Cartuja de los Monegros, en Sariñena, Huesca) para participar en la edición dedicada a «El tapial» dentro del programa de Cursos Extraordinarios de la Universidad de Zaragoza.

Bajo la dirección de los arquitectos técnicos José Miguel Sanz Lahoz (Máster en Rehabilitación y Restauración) y Rafael Adé Beltrán (EUPLA · Universidad de Zaragoza), y con las ponencias especializadas de la arquitecta Àngels Castellarnau Visus, el curso combinó el análisis científico de las tierras locales con el trabajo directo de obrador, completándose además con una visita técnica al Monasterio de Santa María de Sijena y al interior de la propia Cartuja, célebre por las pinturas murales barrocas de Fray Manuel Bayeu.

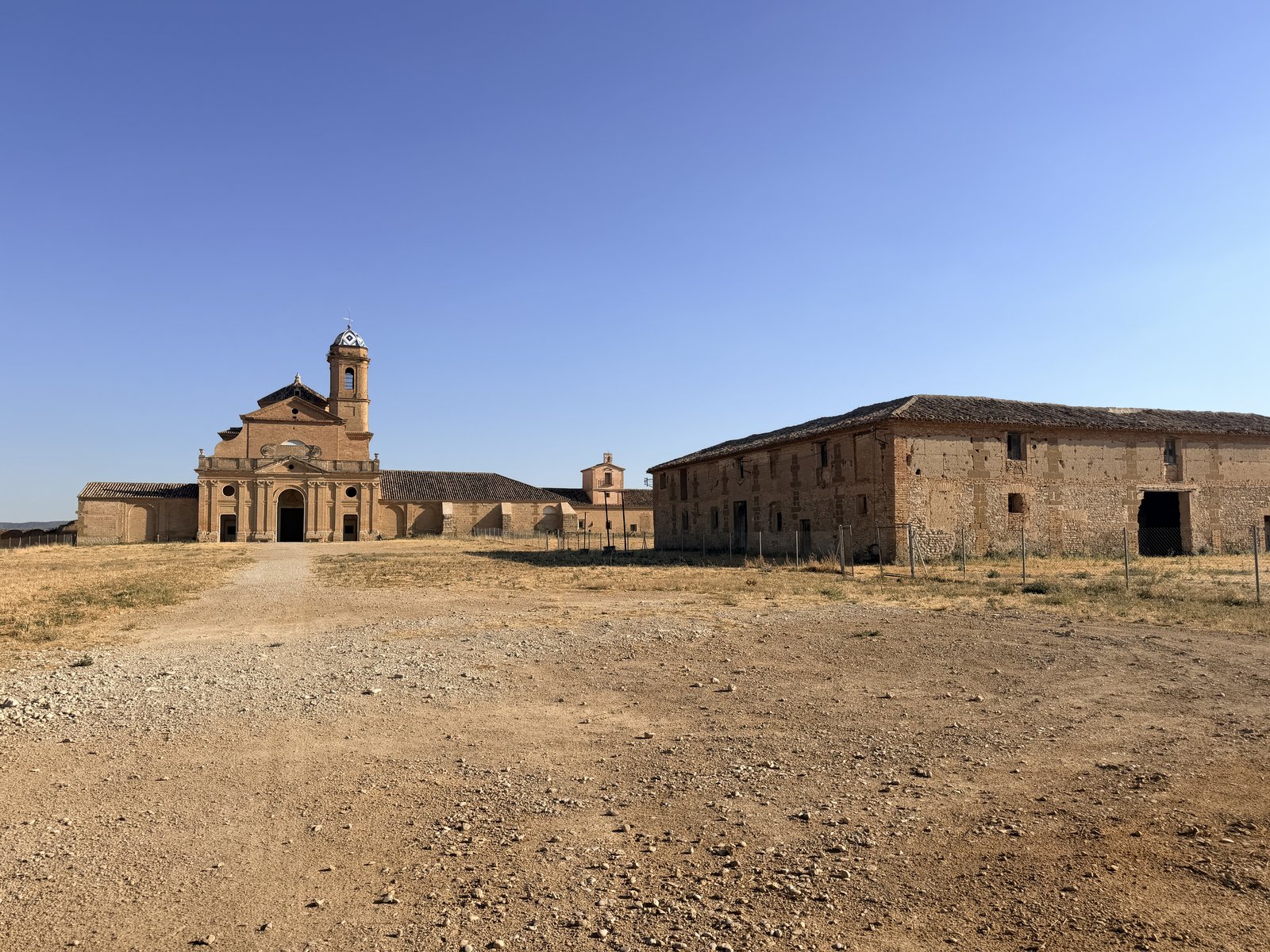

Panorámica de la Cartuja de Nuestra Señora de las Fuentes en Los Monegros (Sariñena, Huesca), sede del taller práctico de construcción en tierra y tapial
Cartuja de Nuestra Señora de las Fuentes (Sariñena, Huesca): Vista general del complejo monástico del siglo XVIII, construido en ladrillo y tapial en pleno paisaje de Los Monegros.

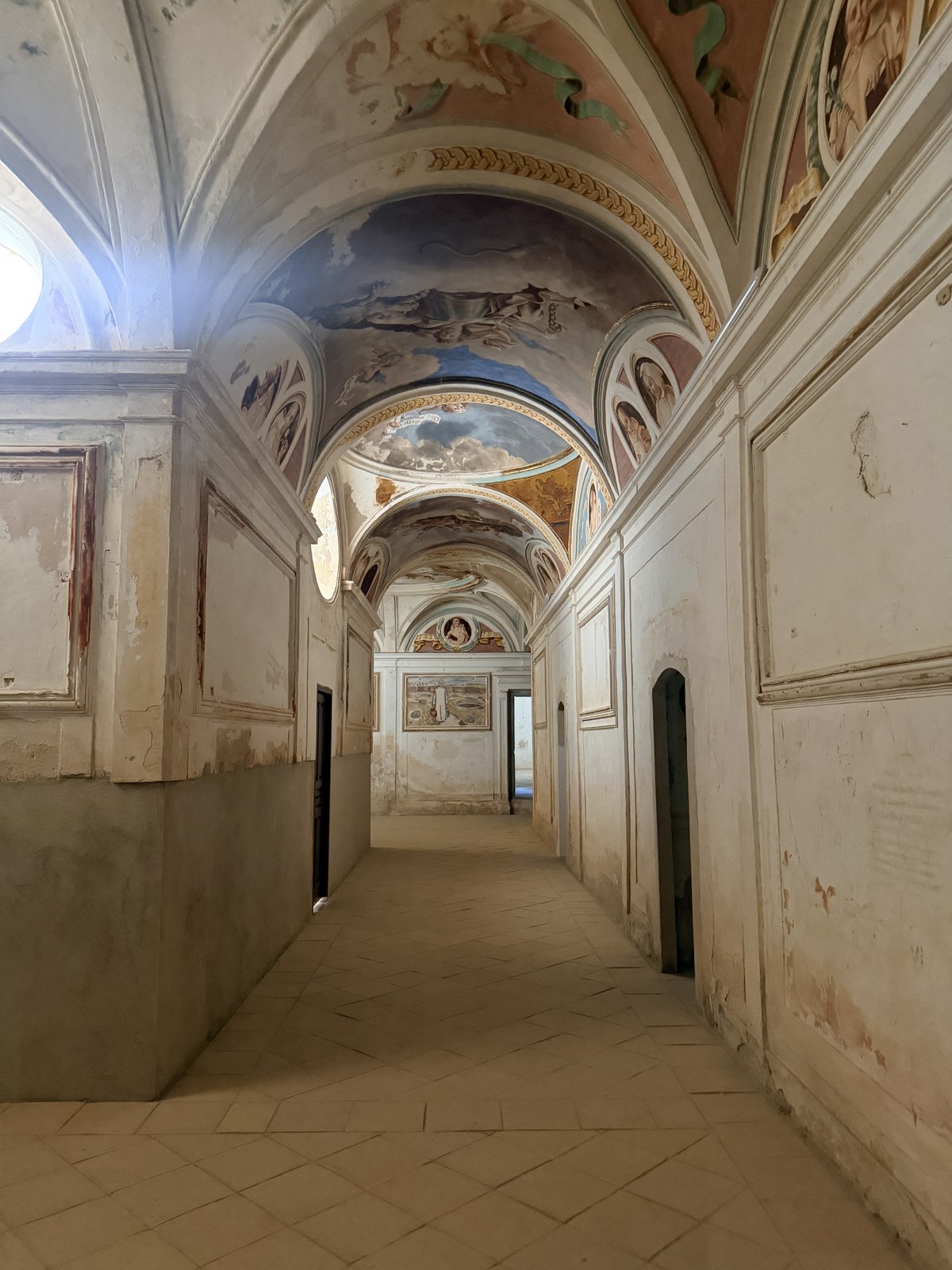

Galería interior abovedada de la Cartuja de Nuestra Señora de las Fuentes decorada con pinturas murales barrocas de Fray Manuel Bayeu
Patrimonio Pictórico y Constructivo: Galería abovedada interior de la Cartuja decorada con los frescos murales del siglo XVIII de Fray Manuel Bayeu.

2. Estudio de tipos de terrenos y el «Test de Carazas»: humedad frente a energía de compactación

Antes de montar cualquier tapialera es imprescindible conocer la granulometría, plasticidad y respuesta hídrica de la tierra disponible. Durante la primera fase del taller realizamos un estudio sistemático de distintos tipos de terrenos (proporción de gravas, arenas, limos y arcillas) y ejecutamos en el suelo del obrador la matriz experimental conocida como Test de Carazas.

Este ensayo enfrenta en una cuadrícula cinco estados hídricos de la tierra (0% Seco, 7% Húmedo, 20% Plástico, Fluido y 40% Líquido) con tres niveles de energía mecánica de puesta en obra (Rellenar, Apretar y Apisonar). De este modo se comprueba empíricamente cómo la técnica del tapial requiere trabajar exactamente en el umbral del estado húmedo (~7% de humedad) aplicando energía de apisonado dinámico por impacto: si la tierra está seca no cohesiona las arcillas, y si alcanza el estado plástico (propio del adobe o el cob) cede elásticamente bajo el pisón sin incrementar su densidad.

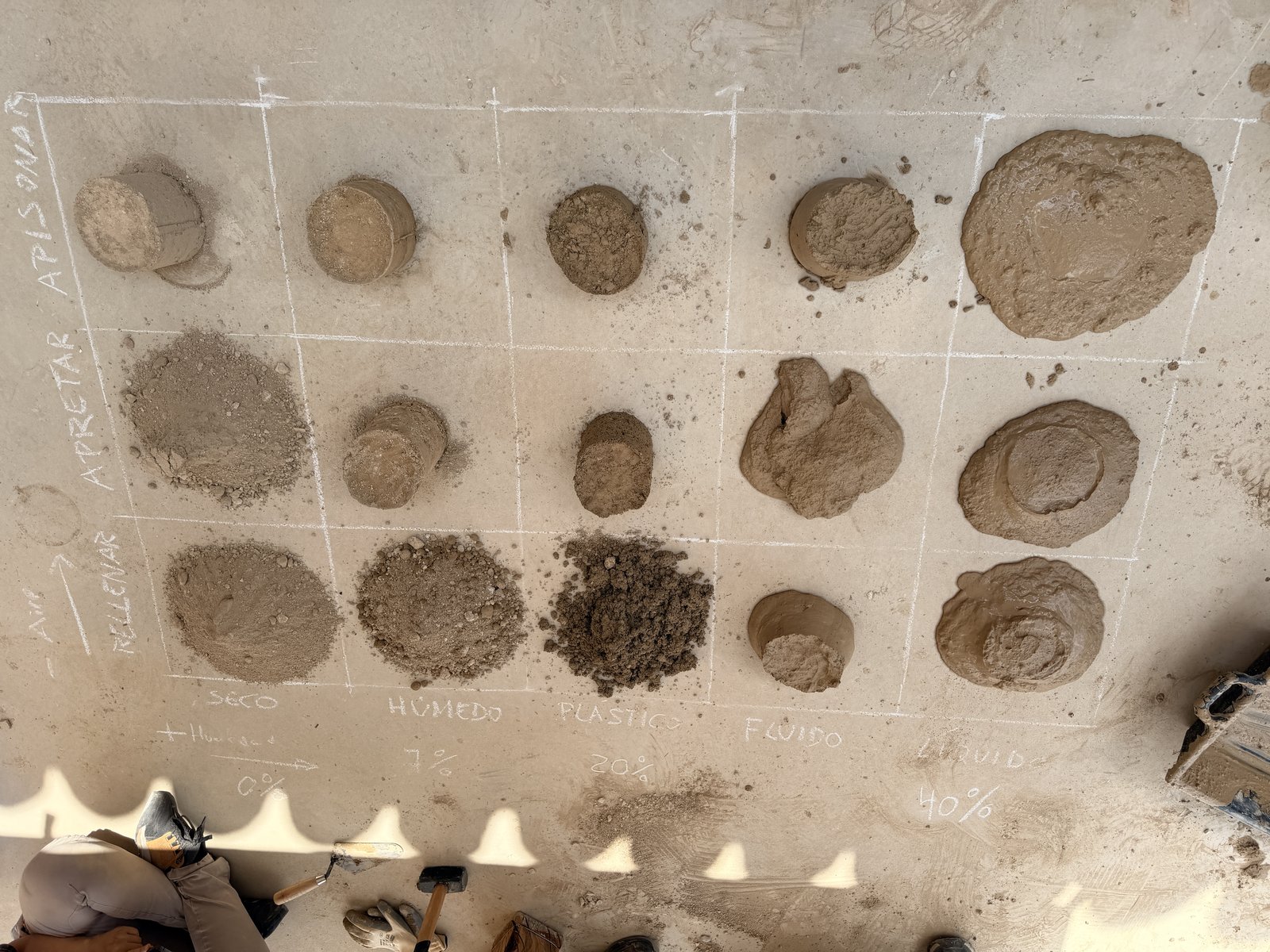

Ensayo de campo Test de Carazas sobre el pavimento: matriz de porcentaje de humedad (0% Seco, 7% Húmedo, 20% Plástico, Fluido, 40% Líquido) frente a energía de compactación (Rellenar, Apretar, Apisonar)
Matriz del Test de Carazas en el Obrador: Cuadrícula experimental cruzando el porcentaje de humedad (0% Seco, 7% Húmedo, 20% Plástico, Fluido y 40% Líquido) con la forma de puesta en obra (Rellenar, Apretar y Apisonar).

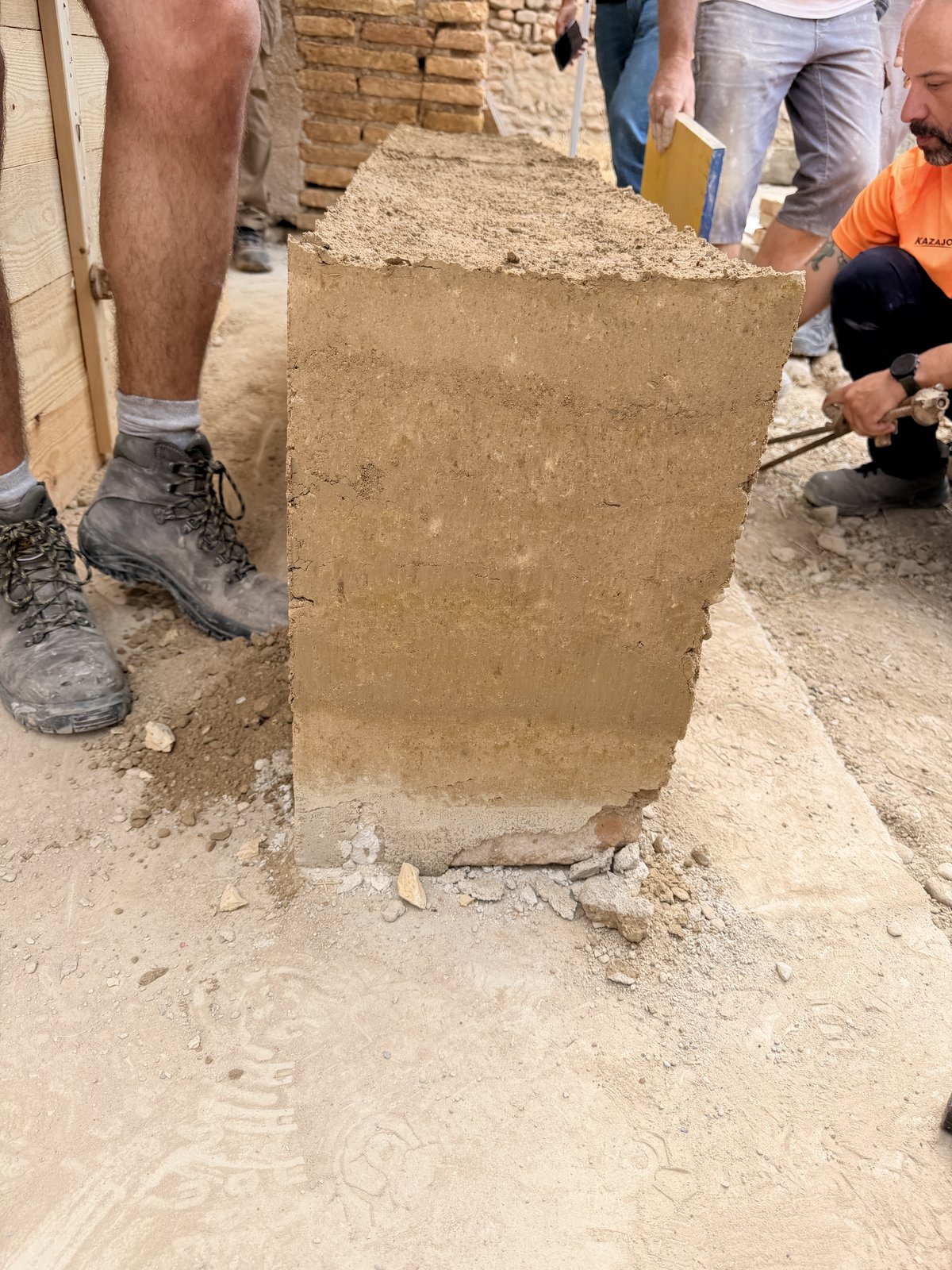

Vista superior de un bloque de tapial monolítico recién desencofrado junto a las herramientas de madera empleadas en su compactación
Compacidad Óptima por Apisonado: Bloque de tapial monolítico recién desencofrado junto a las herramientas tradicionales de madera, verificando la cohesión lograda con humedad controlada (~7%).

3. Evolución histórica del tapial según épocas y materiales disponibles

Uno de los aspectos más enriquecedores del taller fue reproducir con nuestras propias manos —empleando tapialeras tradicionales de madera con agujas, costales, cuñas y pisones— cómo evolucionó la técnica del tapial a lo largo de los siglos en función de la economía de obra y de los materiales auxiliares disponibles en cada periodo histórico:

Variante 1 · Tierra y Cal

Tapial Calicostrado y con Juntas de Cal

Disposición de cordones o lengüetas de mortero de cal contra los tableros antes de verter cada tongada de tierra, creando una costra exterior transpirable y altamente resistente a la erosión pluvial.

Variante 2 · Tierra y Cerámica

Tapial con Verdugadas y Ladrillo Macizo

Incorporación de machones, rafas o verdugadas de ladrillo cerámico cocido embebidas en el interior del cajón durante el apisonado, coronando el muro con albardilla cerámica para repartir cargas y frenar la capilaridad.

Variante 3 · Tierra Pura

Tapial Monolítico por Tongadas

Ejecución mediante tierra seleccionada de granulometría compensada sin adición de cal ni ladrillo, confiando la resistencia a compresión exclusivamente a la dosificación de arcillas/áridos y al apisonado enérgico.

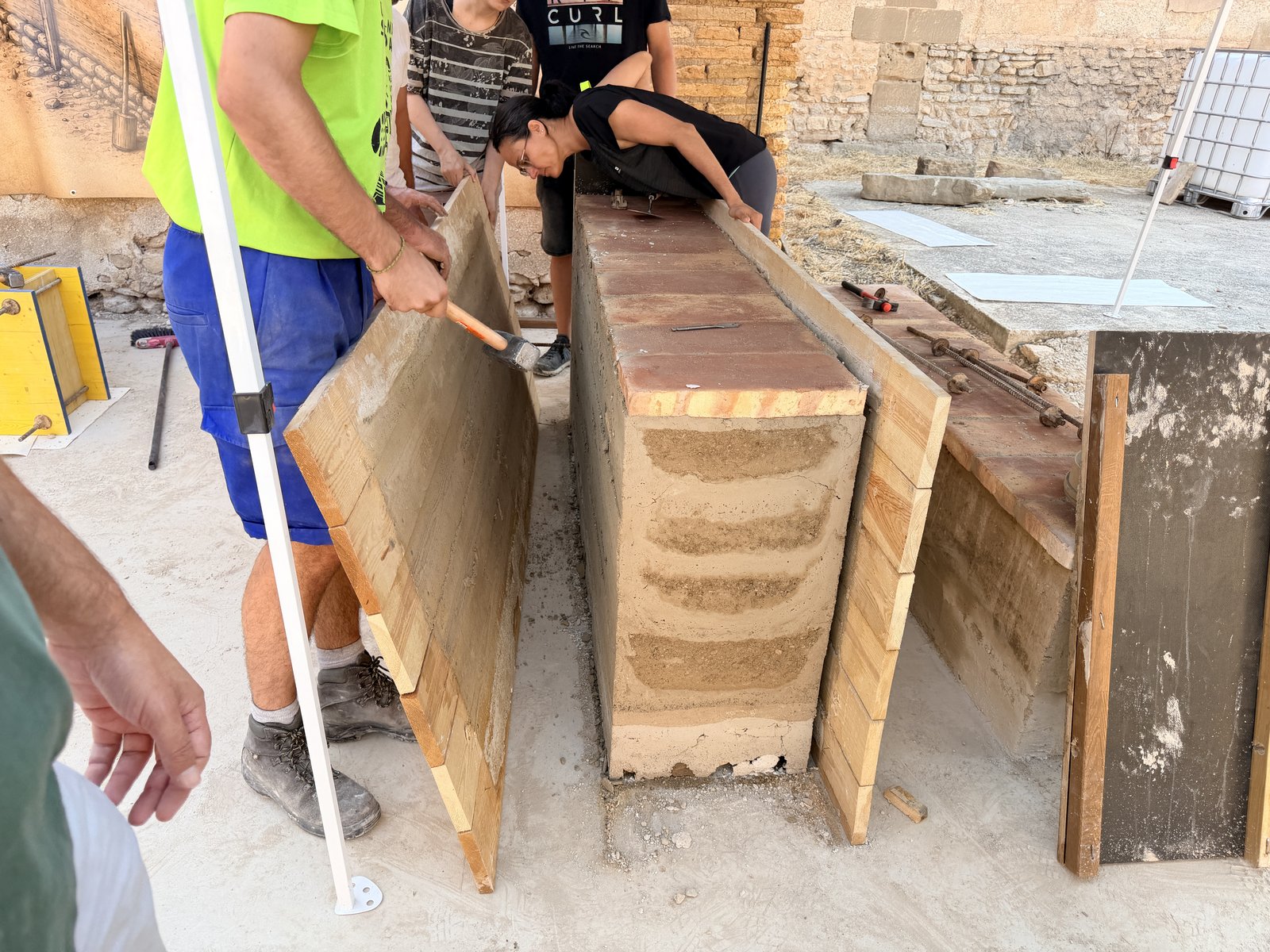

Proceso de desencofrado de los tableros de madera (tapialera) de un muro experimental de tapial calicostrado con coronación de ladrillo macizo
Desencofrado de la Tapialera: Retirada de los tableros de madera tras completar el apisonado y la coronación de ladrillo macizo.

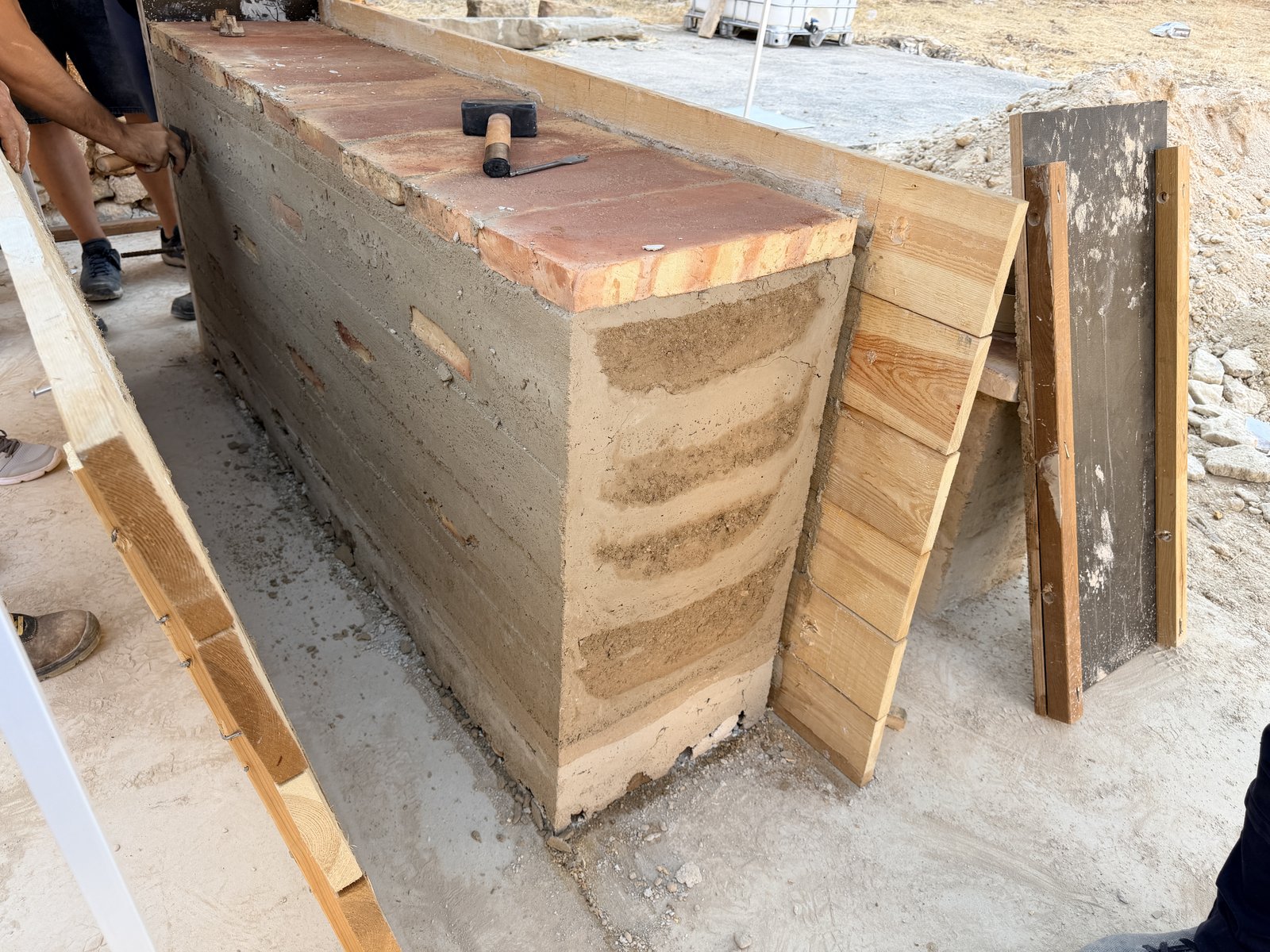

Muro experimental de tapial recién desencofrado mostrando la combinación de tierra apisonada, verdugadas de ladrillo cerámico macizo y lengüetas de cal
Lectura Estratigráfica: Combinación de lengüetas de cal en testa (calicostrado) y refuerzos de ladrillo cerámico en el paramento.

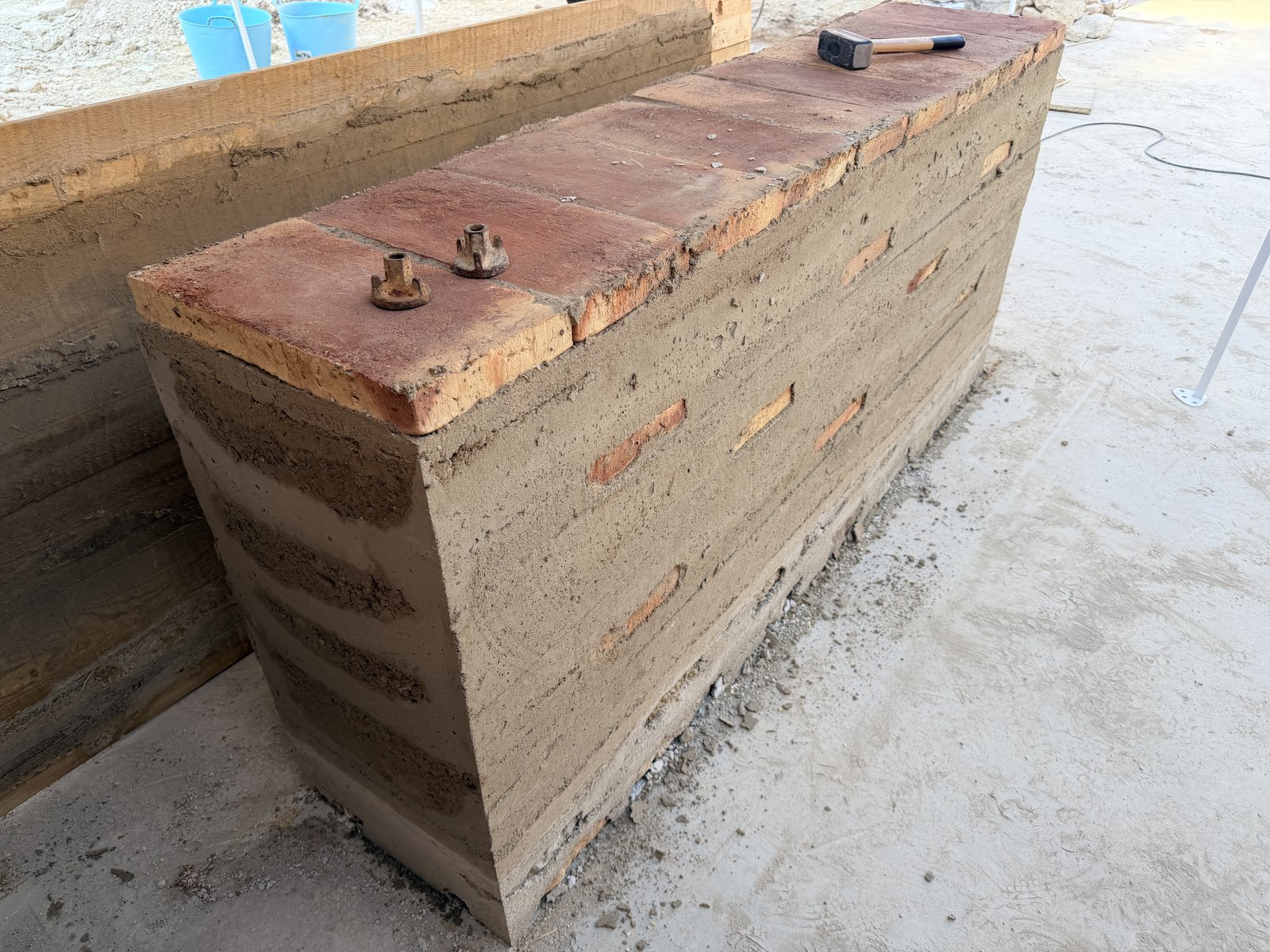

Vista oblicua del módulo de tapial terminado en la Cartuja de los Monegros con sus distintas capas de tierra compactada, cal y ladrillo
Prototipo Completo Desencofrado: Módulo experimental finalizado donde se aprecia la trabazón entre tierra apisonada, cal y cerámica.

4. Intervención real en la Cartuja: recuperación de un muro histórico de tapial

Más allá de los prototipos de obrador, el taller tuvo una aplicación directa sobre el patrimonio de la Cartuja de los Monegros: trabajamos en la recuperación y consolidación volumétrica de una pared histórica de tapial que presentaba importantes pérdidas de sección y acanaladuras por escorrentía y erosión eólica. Para garantizar la adherencia mecánica y la compatibilidad higrotérmica entre la fábrica antigua y el nuevo aporte de tierra, se procedió al saneado del soporte, la colocación de conectores y mallas de fibra de vidrio ancladas en los planos de asiento y la reintegración con masa de tierra y cal formulada a partir del propio terreno local.

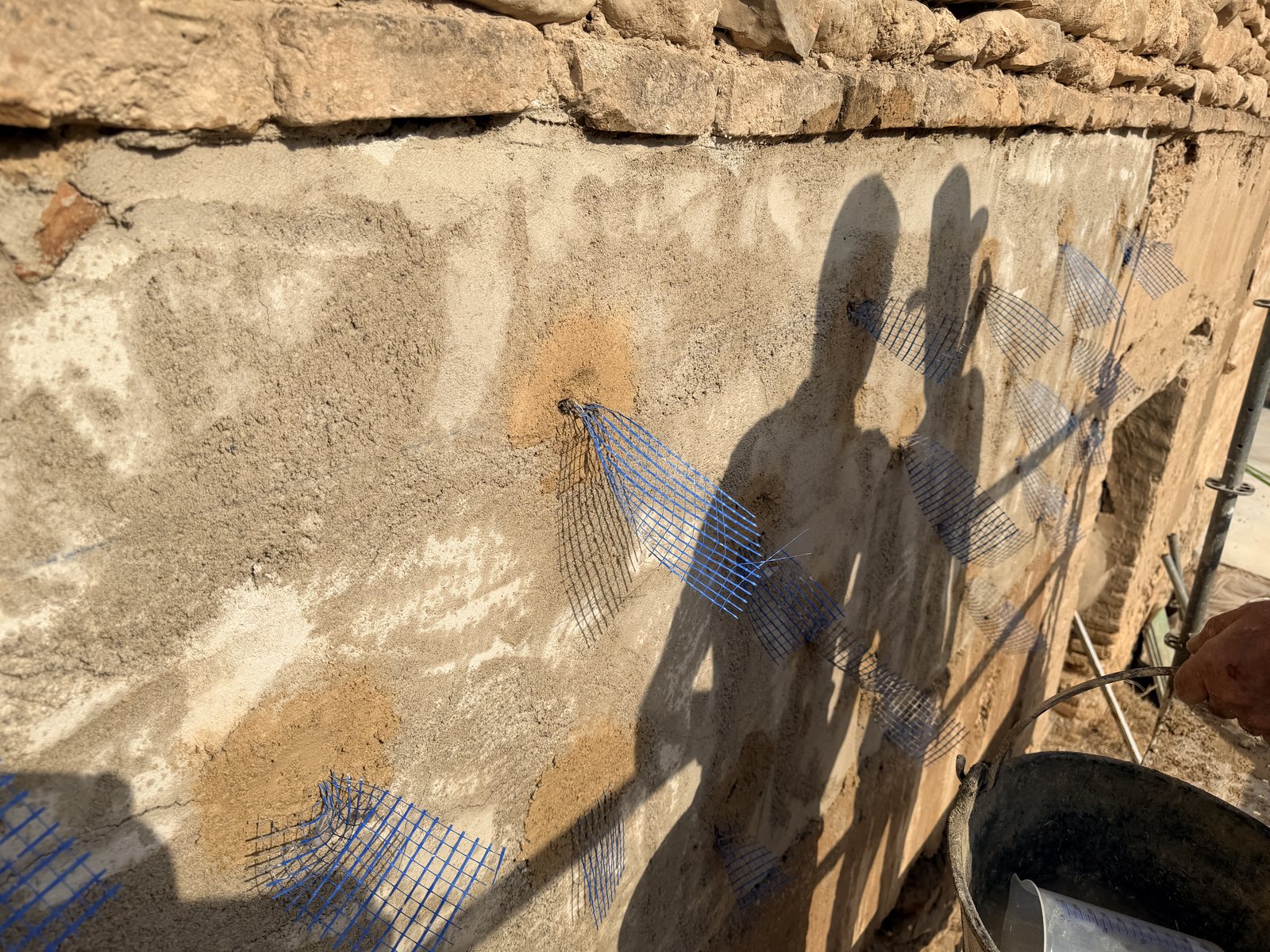

Restauración de un muro histórico erosionado en la Cartuja de los Monegros mediante anclajes con malla de fibra de vidrio y reintegración con tierra y cal
Recuperación de Paramento Histórico en la Cartuja de los Monegros: Consolidación de las lagunas y pérdidas de masa en el muro original mediante anclajes de malla de fibra de vidrio y reintegración por capas con mortero de tierra y cal compatible.
REHABILITACIÓN TRADICIONAL, PATRIMONIO Y DIRECCIÓN DE OBRA

¿Necesitas intervenir o rehabilitar una edificación tradicional o histórica?

Combinamos el conocimiento práctico de los sistemas constructivos tradicionales (piedra, madera, cal y tierra) con tecnología de diagnóstico y escaneado láser 3D en toda Galicia.

Sigue explorando

Artículos y Casos de Rehabilitación Relacionados

Ver las 49 publicaciones →

CONTART Alicante 2026: Innovación, Fotogrametría 360 y Punto de Encuentro de la Arquitectura Técnica en el ADDA

Panel institucional de CONTART Alicante 2026 con los logotipos del CGATE, COATA Alicante, MUSAAT y entidades colaboradoras
← Volver a Proyectos y Artículos
Noticias & docencia · 7–8 de mayo de 2026 · ADDA (Alicante)
CONVENCIÓN INTERNACIONAL DE LA ARQUITECTURA TÉCNICA · ADDA ALICANTE · CGATE & COATA

CONTART Alicante 2026: Innovación, Fotogrametría 360 y Punto de Encuentro de la Arquitectura Técnica en el ADDA

Los días 7 y 8 de mayo de 2026 nos desplazamos al Auditorio de la Diputación de Alicante (ADDA) para asistir a CONTART Alicante 2026 —la Convención Internacional de la Arquitectura Técnica—. En esta ocasión acudimos como visitantes con una premisa clara: siempre hay que seguir aprendiendo de nuestros compañeros de profesión. Vivimos una profesión enormemente profunda, con múltiples especialidades y un talento técnico extraordinario repartido por todo el país.

Evento Principal
CONTART Alicante 2026
ADDA Alicante · 7–8 mayo 2026
Organización
CGATE y COATA Alicante
Con la colaboración de MUSAAT
Temas Clave
Fotogrametría y Gemelos
Cámaras 360 8K y tipologías de fachada
Rol
Asistente y Visitante
Intercambio de criterio y compañerismo
Panel institucional de CONTART Alicante 2026 con los logotipos del CGATE, COATA Alicante, MUSAAT y entidades colaboradoras
Panel Oficial de CONTART Alicante 2026 en el ADDA: Punto de encuentro de la Arquitectura Técnica española en el Auditorio de la Diputación de Alicante los días 7 y 8 de mayo de 2026.

1. La riqueza de una profesión técnica multidisciplinar y viva

Tras nuestra participación como ponentes en la edición anterior en Ibiza (CONTART 2024), en esta cita de Alicante vivimos el congreso desde la perspectiva del asistente. Escuchar a compañeros de distintas provincias exponer sus investigaciones, proyectos piloto y soluciones prácticas de control de obra confirma la enorme profundidad de la Arquitectura Técnica: desde el peritaje judicial hasta la dirección de ejecución material, el cálculo de estructuras, la rehabilitación energética y la digitalización de procesos.

El congreso fue un magnífico foro de reencuentro colegial y puesta en común de criterios con profesionales, profesores universitarios y representantes de las instituciones colegiales (CGATE, MUSAAT y colegios oficiales de toda España).

Proyección en la sala de CONTART Alicante 2026 de modelos 3D interactivos comparando fachadas ventiladas discontinuas y tradicionales
Tipologías de Fachada en 3D: Ponencia técnica analizando el comportamiento térmico y constructivo de fachadas ventiladas discontinuas y tradicionales mediante modelos tridimensionales interactivos.
Vista del escenario del auditorio ADDA con los respaldos institucionales del Ministerio de Vivienda, Generalitat Valenciana y CGATE
Auditorio ADDA en Alicante: Gran respaldo institucional en la inauguración del congreso con la participación de la Generalitat Valenciana, Ministerio de Vivienda y CGATE.

2. Digitalización del control de obra: Cámaras 360, fotogrametría y nubes de puntos

Entre las sesiones más estimulantes del congreso destacaron las ponencias dedicadas a la captura automatizada de la realidad en obra, que conectan directamente con nuestro trabajo diario de levantamientos mediante escáner láser 3D y fotogrametría:

Captura Esférica

Vídeo 360 8K en Casco

Registro desatendido mediante cámaras 360 (Insta360 a 30 fps) acopladas al casco del director de ejecución durante las visitas de inspección, creando un archivo inmutable de cada fase oculta.

Ruta A · Nube Rápida

CupixVista Automatizado

Procesado directo en la nube para generar gemelos virtuales de obra desatendidos con máximo ahorro de tiempo, ideal para certificaciones mensuales y comunicación con promotores.

Ruta B · Rigor Métrico

FFmpeg + Metashape

Extracción de frames clave y reconstrucción fotogramétrica calibrada en Agisoft Metashape para tolerancias milimétricas en replanteos críticos de estructura y envolvente.

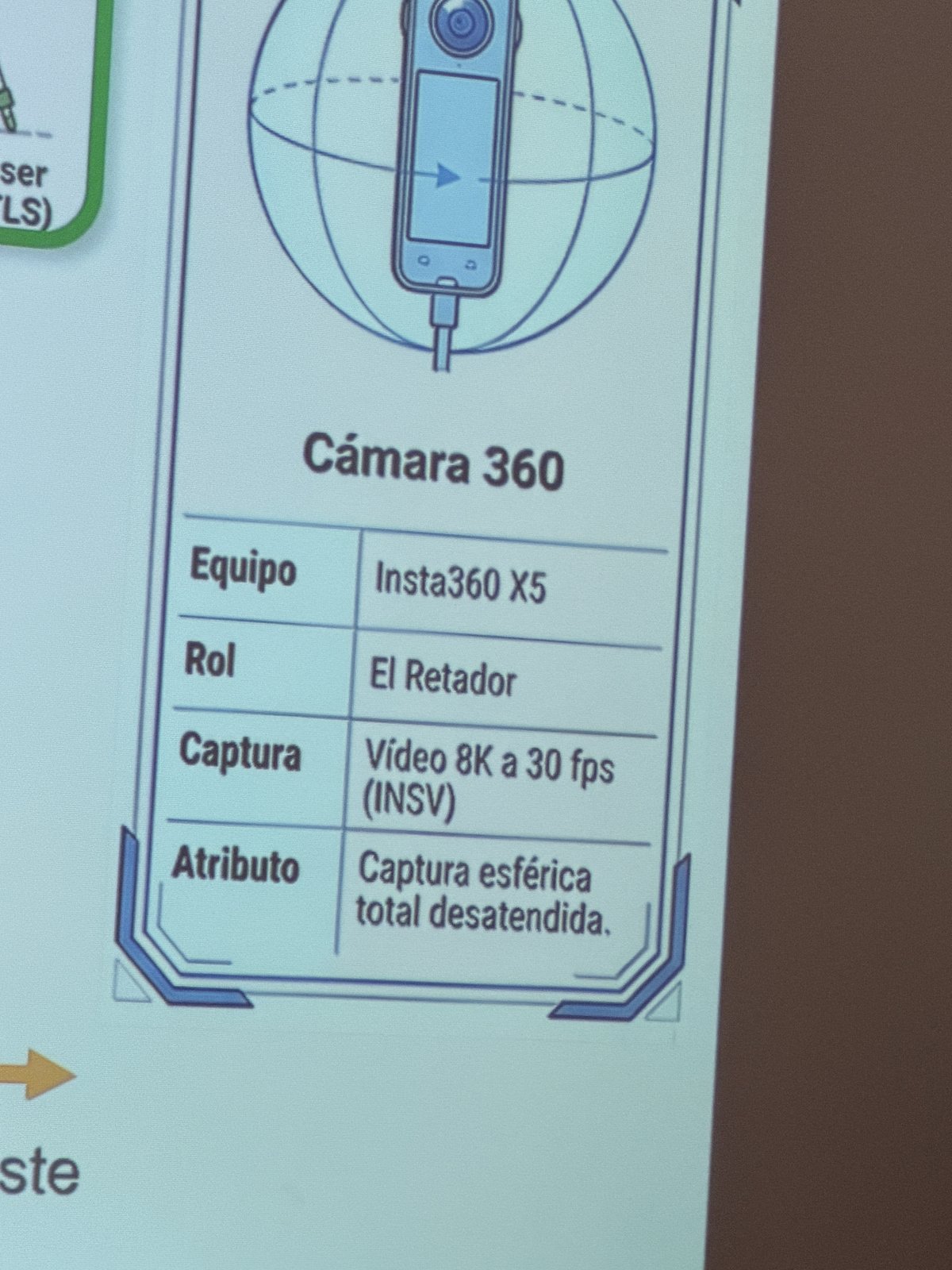

Diapositiva técnica explicando la captura esférica total desatendida en vídeo a 30 fps mediante cámara Insta360
Captura 360 Desatendida: Dispositivos esféricos en vídeo 8K a 30 fps para seguimiento de obra.

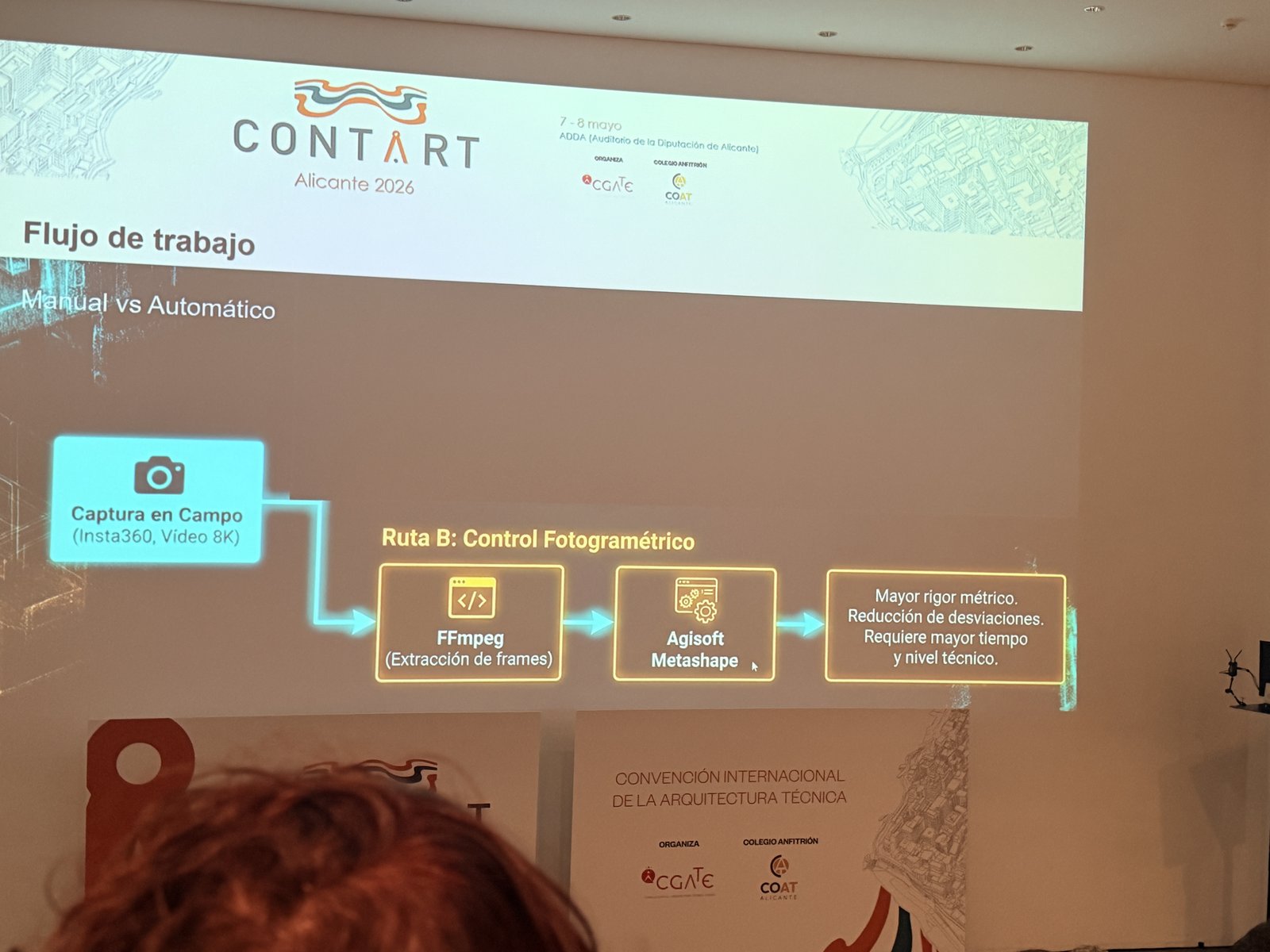

Esquema del flujo de trabajo de control fotogramétrico con extracción de fotogramas y procesado en Agisoft Metashape
Ruta de Control Métrico: Flujo de extracción con FFmpeg y procesado de mallas en Metashape.

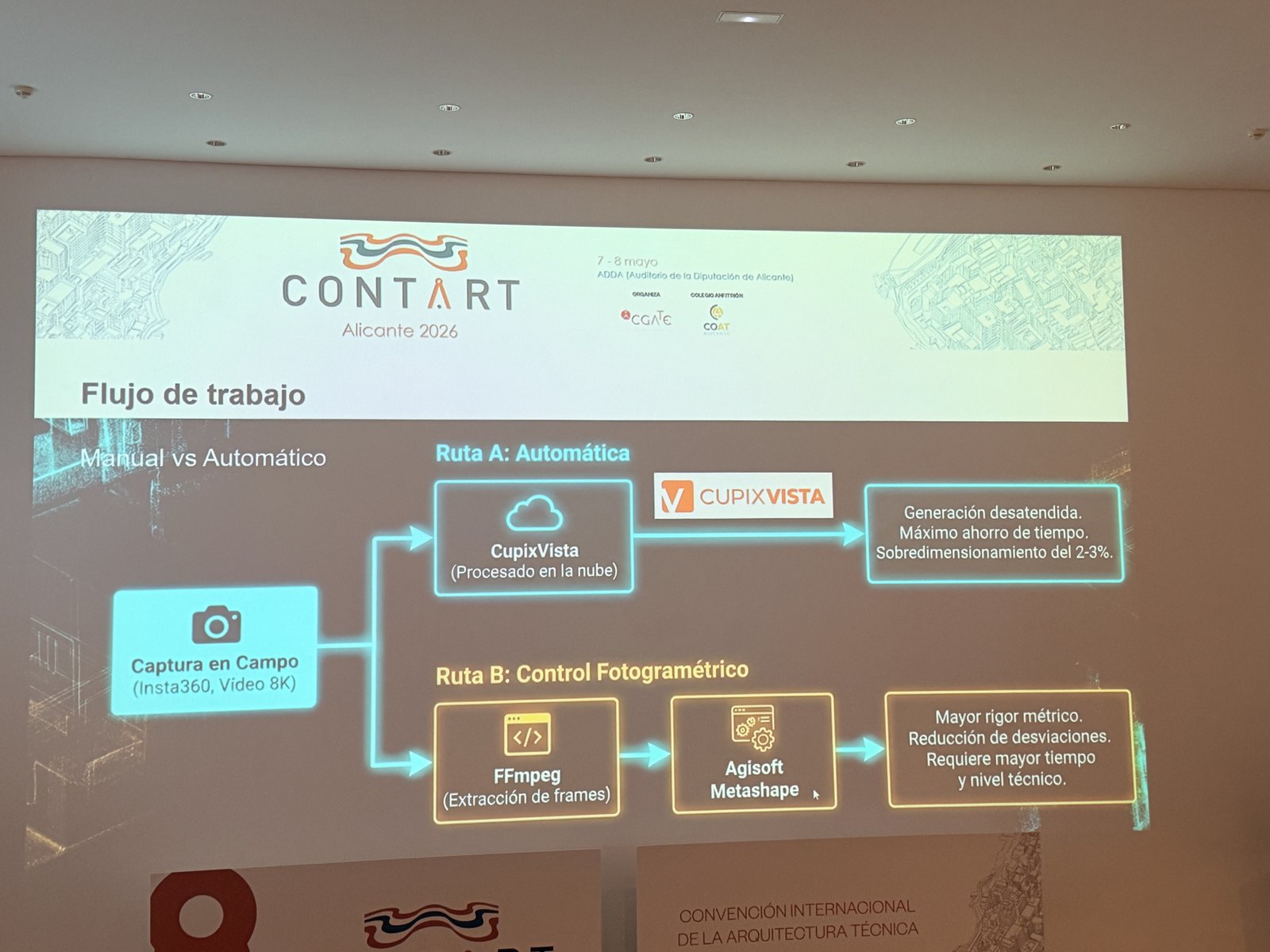

Diapositiva comparativa de rutas de procesado fotogramétrico: Ruta A automática en la nube vs Ruta B de control fotogramétrico métrico
Comparativa de Flujos: Análisis de tiempos, tolerancias y precisión entre plataformas cloud y software de fotogrametría.

Estabilización Geotécnica de Talud de Tierras y Cierre de Expediente Sancionador en el Concello de Vigo

Talud terroso reperfilado con pendiente suave y cuneta despejada frente a señal de zona escolar en Vigo
Trabajos & encargos

Estabilización Geotécnica de Talud de Tierras y Cierre de Expediente Sancionador en el Concello de Vigo

Desprendimiento de tierras sobre un vial municipal con señalización escolar. Tras un expediente sancionador y reiterados contactos sin solución, intervenimos técnicamente para reperfilar el talud rebajando la pendiente al ángulo de rozamiento interno, subsanar deficiencias y lograr el archivo definitivo de la sanción.

Ubicación
Concello de Vigo
Vial con entorno escolar
Conflicto
Expediente Sancionador
Riesgo de seguridad vial
Intervención
Reperfilado Mecánico
Modificación de pendiente
Resolución
Archivo Definitivo
Subsanación municipal
Talud de tierras reperfilado y suavizado junto a vial con señal de zona escolar en Vigo
Frente terroso consolidado y reperfilado junto al vial municipal en Vigo. Obsérvese la señalización de paso escolar, que motivó el máximo celo municipal en materia de seguridad.

1. Origen del Problema: Deslizamiento y Expediente Sancionador Municipal

El talud terroso colindante con la vía pública experimentó una inestabilidad superficial con arrastre y desprendimiento de tierras hacia la calzada y la cuneta. Al tratarse de un vial estrecho por el que transitan peatones y escolares (como acredita la señalización vertical reglamentaria), la Gerencia Municipal de Urbanismo del Concello de Vigo abrió un expediente sancionador por infracción urbanística y riesgo para la seguridad vial.

Durante meses se sucedieron múltiples comunicaciones y requerimientos entre la propiedad y la administración municipal sin llegar a un acuerdo técnico viable, lo que derivó en la amenaza inminente de multas coercitivas y ejecución subsidiaria a costa del administrado.

2. Análisis Geotécnico: Por qué Falló el Talud

Al asumir el caso, nuestro primer paso fue realizar una diagnosis geotécnica rigurosa sobre el terreno:

  • Corte vertical excesivo: Tras obras anteriores en el camino, el frente terroso había quedado cortado con una inclinación casi vertical (superior a 75°), incompatible con la cohesión de los suelos locales.
  • Naturaleza de los estratos: Terreno de meteorización granítica (sábrego) con matriz arcillosa que, al saturarse por las copiosas lluvias invernales de Vigo, pierde drásticamente su resistencia al corte.
  • Falta de berma y drenaje: El agua de escorrentía superficial erosionaba la coronación del talud, provocando cárcavas y desprendimientos gravitatorios continuos.

3. Solución Racional: Modificación de Pendiente sin Obras Desproporcionadas

Frente a propuestas excesivamente gravosas que pretendían obligar al propietario a ejecutar un costoso muro de contención de hormigón armado a lo largo de decenas de metros, defendimos ante los técnicos municipales una solución de ingeniería racional y proporcionada:

Intervención Mecánica y Geotécnica

Se procedió con maquinaria de excavación a rebajar la coronación del talud y tender la pendiente hasta aproximarla al ángulo de rozamiento interno natural del terreno. De esta forma, las tierras alcanzan su equilibrio intrínseco por gravedad, eliminando la necesidad de muros rígidos artificiales.

Paralelamente, se retiraron todos los acopios y sedimentos arrastrados sobre la calzada, se despejó y reperfiló la cuneta lateral para canalizar adecuadamente las aguas de lluvia y se restableció plenamente la anchura útil del vial.

Vista de conjunto del vial municipal y talud subsanado favorablemente
Resultado final: calzada despejada, talud tendido y estable, y condiciones de seguridad vial plenamente garantizadas en el Concello de Vigo.

4. Subsanación y Archivo Definitivo del Expediente Sancionador

Una vez concluidas las operaciones de movimiento de tierras y limpieza, redactamos el correspondiente Informe Pericial de Fin de Actuaciones y Justificación de Seguridad Geotécnica, acreditando documental y fotográficamente la completa eliminación del riesgo para la vía pública.

Tras la inspección favorable de los servicios técnicos municipales del Concello de Vigo, se dictó la resolución de archivo definitivo del expediente sancionador, exonerando a la propiedad de cualquier sanción económica adicional y cerrando definitivamente un litigio que causaba gran inquietud al administrado.

Formación Constante e Innovación en la Edificación: Visita a REBUILD 2026 en IFEMA Madrid

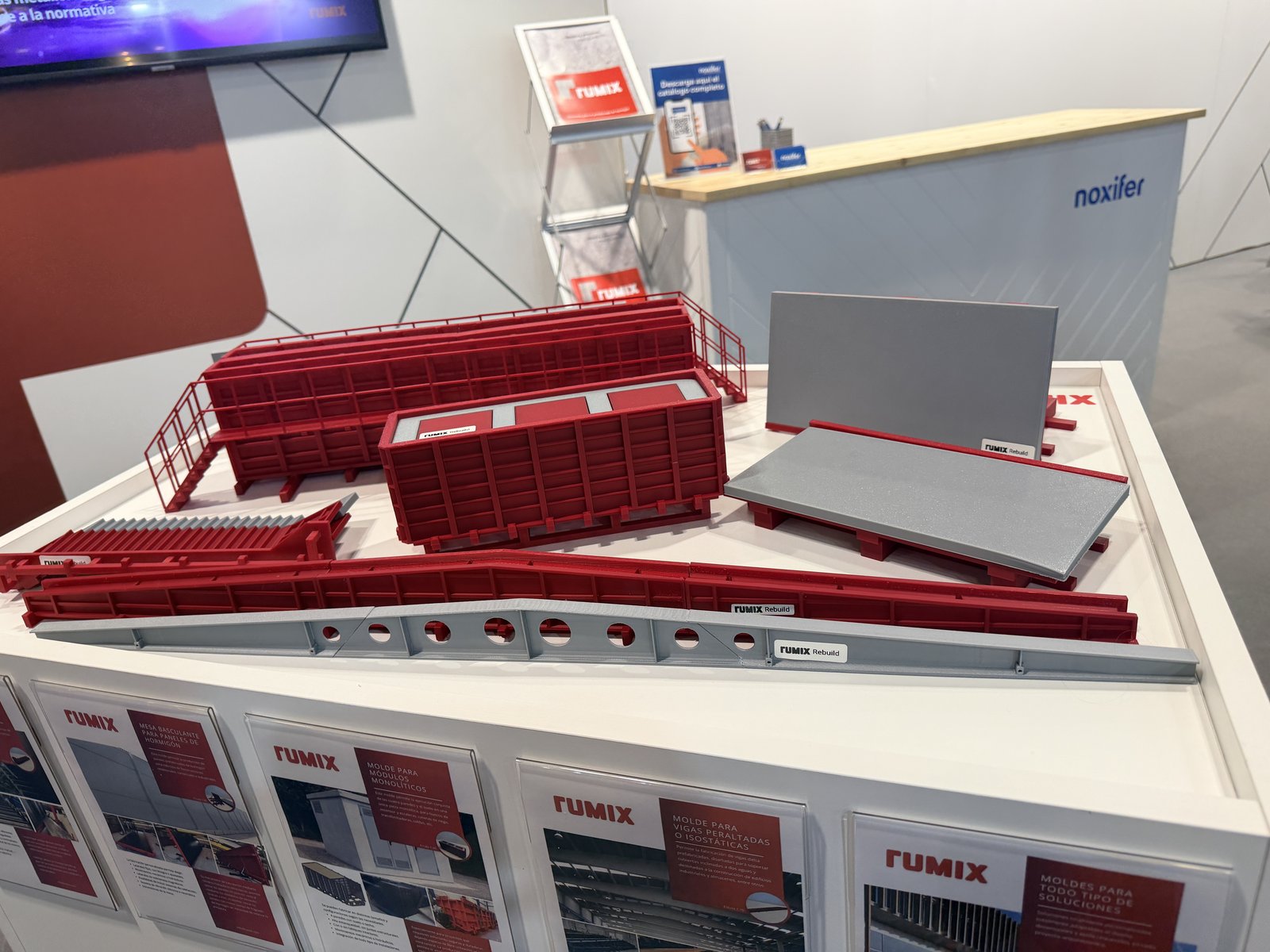

Stand de prefabricación e industrialización con moldes metálicos para vigas peraltadas en la feria REBUILD en IFEMA Madrid
← Volver a Proyectos y Artículos
Noticias & docencia · 24–25 de marzo de 2026 · IFEMA Madrid
REBUILD 2026 EXPO & CONGRESS · IFEMA MADRID · FORMACIÓN PERMANENTE

Formación Constante e Innovación en la Edificación: Visita a REBUILD 2026 en IFEMA Madrid

Los días 24 y 25 de marzo de 2026 nos desplazamos a IFEMA Madrid para recorrer las jornadas y pabellones expositivos de REBUILD 2026. Los profesionales de la Arquitectura Técnica tenemos la obligación de estar en formación constante: cada día emergen nuevas patentes, sistemas industrializados, materiales de descarbonización y soluciones digitales que debemos conocer al detalle para prescribir y dirigir obras con el máximo rigor técnico.

Encuentro Nacional
REBUILD 2026
IFEMA Madrid · 24–25 marzo 2026
Industrialización
Construcción Offsite
Prefabricación 2D y módulos 3D
Materiales y Eficiencia
Descarbonización
Envolventes pasivas y sellados
Compromiso
Formación Continua
Actualización técnica permanente
Stand de prefabricación e industrialización con moldes metálicos para vigas peraltadas en la feria REBUILD en IFEMA Madrid
Innovación en Encofrados y Prefabricación en REBUILD (IFEMA Madrid): Sistemas de moldes para vigas peraltadas y elementos de hormigón industrializado expuestos en los pabellones de IFEMA.

1. Por qué la formación continua es un deber técnico ineludible

El sector de la edificación está viviendo su mayor ciclo de innovación tecnológica en décadas. Los cambios normativos del Código Técnico de la Edificación (CTE), las exigencias europeas de edificios de consumo casi nulo (EERR / Passivhaus) y la urgencia de industrializar los procesos constructivos hacen imposible ejercer la Dirección de Ejecución Material (DEM) o el diseño de proyectos quedándose anclado en las soluciones de hace diez años.

Nuestra visita a REBUILD en IFEMA Madrid responde a ese principio rector: conocer de primera mano los nuevos catálogos técnicos, conversar directamente con los fabricantes sobre tolerancias de colocación, homologaciones europeas (marcado CE y DoP) y verificar in situ los ensayos de resistencia, aislamiento y ensamblaje.

Señalética de acceso al Auditorio Sur y pabellones de innovación en IFEMA Madrid
Auditorios y Congreso: Acceso a las sesiones plenarias sobre industrialización, gemelos digitales y descarbonización.

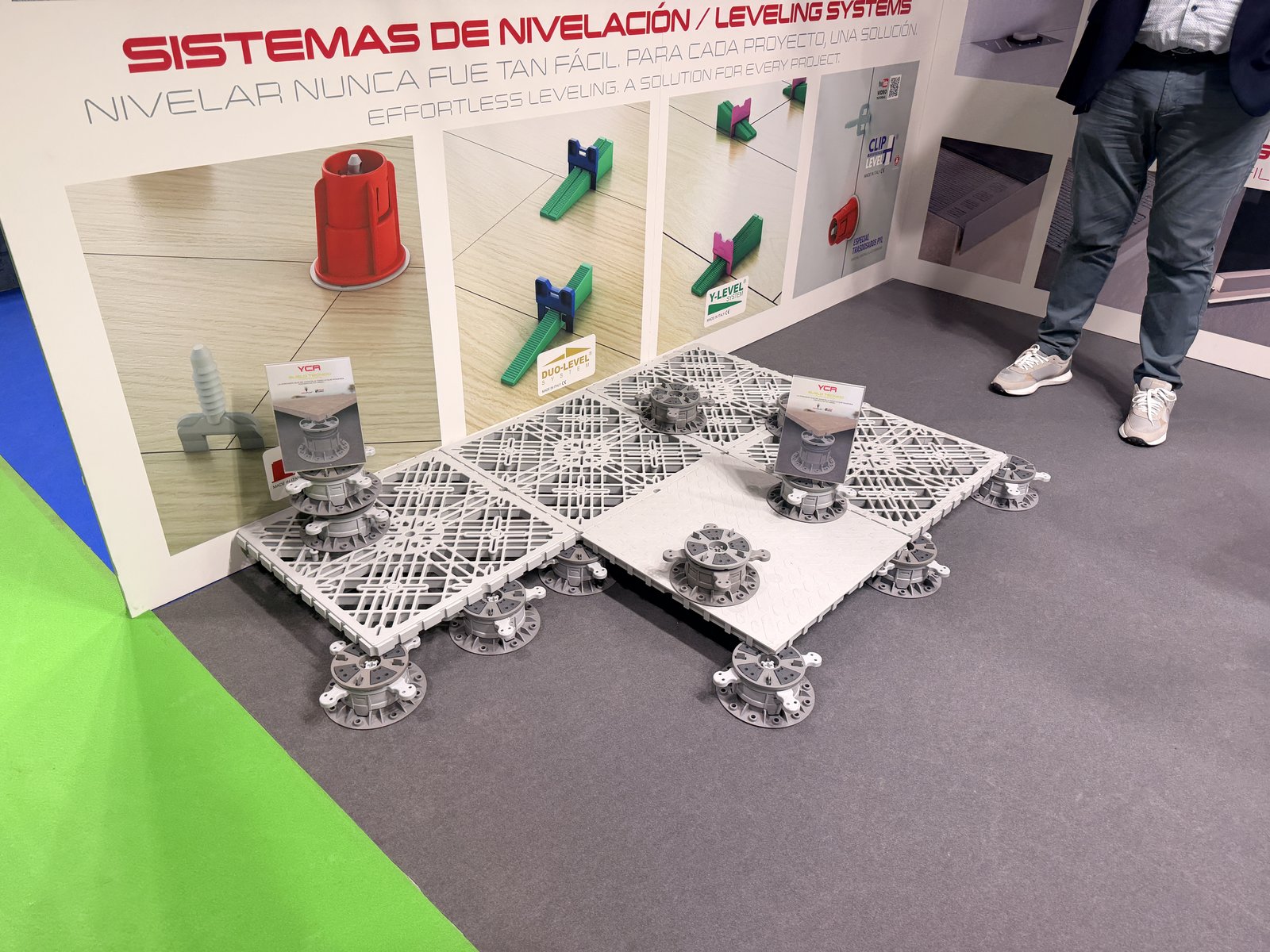

Demostración de calzos y bridas autonivelantes para colocación de gres porcelánico de gran formato en REBUILD
Sistemas de Nivelación: Soluciones mecánicas de nivelación de pavimentos para gres de gran formato.
Muestrario de piezas cerámicas extruidas en tonos terracota para envolventes y celosías contemporáneas
Cerámicas y Celosías: Piezas extruidas de terracota para envolventes bioclimáticas eficientes.
Estructura modular prefabricada en taller lista para acoplar en obra en el recinto ferial de IFEMA
Módulos Offsite 3D: Células industrializadas prefabricadas en fábrica listas para conectar en seco en obra.
Detalle de nudos y perfiles estructurales de acero y madera en el pabellón de innovación constructiva
Estructuras en Seco: Nudos y perfilería híbrida madera-acero para un montaje más seguro y rápido.
Expositores de paneles de aislamiento continuo de bajas emisiones y alta resistencia al fuego
Aislamientos de Bajas Emisiones: Paneles continuos con declaraciones ambientales de producto (DAP).
Equipos de ensayo y monitorización de humedad y temperatura en cerramientos de fachada
Sensórica y Control IoT: Dispositivos de monitorización de humedad y temperatura en cerramientos.

Docencia en la Universidad de Vigo: 13 Horas de Formación en BIM Aplicado a la Construcción Industrializada

Portada de la presentación del Tema 2 Construcción industrializada desde la perspectiva técnica impartido por Pablo Freiría Lorenzo en la Universidad de Vigo
← Volver a Proyectos y Artículos
Noticias & docencia · 12–28 de marzo de 2026 · Universidad de Vigo
UNIVERSIDAD DE VIGO · ESCUELA DE INGENIERÍA INDUSTRIAL · COITIVIGO · MICROCREDENCIALES

Docencia en la Universidad de Vigo: 13 Horas de Formación en BIM Aplicado a la Construcción Industrializada

Durante el mes de marzo de 2026 participamos como docentes impartiendo 13 horas de formación especializada en la microcredencial universitaria «BIM para Construcción Industrializada», organizada por el Centro de Postgrado y Formación Permanente de la Universidad de Vigo en colaboración con COITIVIGO (Colegio Oficial de Ingenieros Técnicos Industriales de Vigo) en la Escuela de Ingeniería Industrial y su Campus Remoto.

Institución Académica
Universidad de Vigo
Escuela de Ingeniería Industrial · CPFP
Dedicación Docente
13 Horas Lectivas
Pablo Freiría Lorenzo como docente
Colaboración Colegial
COITIVIGO
Plan Microcredenciales Xunta de Galicia
Módulos Impartidos
Temas 2 y 5 del Programa
Industrialización DfMA y Coordinación BIM
Portada de la presentación del Tema 2 Construcción industrializada desde la perspectiva técnica impartido por Pablo Freiría Lorenzo en la Universidad de Vigo
Microcredencial Universitaria en la Universidad de Vigo: Apertura de la sesión docente del Tema 2 «Construcción industrializada desde la perspectiva técnica» impartida por Pablo Freiría Lorenzo en la Sede Campus de la Escuela de Ingeniería Industrial.

1. La metodología BIM como motor del cambio hacia la industrialización

La construcción tradicional se enfrenta a una transformación irreversible: la necesidad de acortar plazos, controlar costes con precisión milimétrica, mitigar la escasez de mano de obra y garantizar estándares exigentes de sostenibilidad exige trasladar la fabricación de la obra al taller. En este nuevo paradigma, el modelo BIM deja de ser una mera representación gráfica para convertirse en la instrucción directa de mecanizado, logística y montaje.

En el marco del título propio de la Universidad de Vigo y dentro del itinerario de «Experto Universitario en Construcción Industrializada», asumimos la responsabilidad de impartir dos bloques docentes fundamentales que aúnan la práctica diaria de la dirección técnica y el modelado BIM avanzado con las exigencias del entorno industrial.

Portada de la presentación del Tema 5 Coordinación Técnica y Detección de Colisiones impartido por Pablo Freiría Lorenzo en la Universidad de Vigo
Tema 5 · Coordinación Técnica y Detección de Colisiones: Presentación práctica de los flujos de gestión de interferencias entre envolventes industrializadas, estructuras prefabricadas e instalaciones MEP impartida el 21 de marzo de 2026.

2. Bloques temáticos impartidos: DfMA y control de colisiones en prefabricación

Sesión 1 · 12/03/2026

Tema 2: Perspectiva Técnica y DfMA

Tipologías de sistemas industrializados (estructurales, envolventes, módulos 3D), principios de Diseño para Fabricación y Ensamblaje (DfMA), aplicación de Lean Construction y gestión de datos e interoperabilidad IFC.

Sesión 2 · 21/03/2026

Tema 5: Coordinación y Colisiones

Detección avanzada de colisiones (hard y soft clashes) entre arquitectura, estructura e instalaciones prefabricadas, simulación de montaje en obra y protocolos de control de calidad desde el modelo digital.

Flujo Práctico

Del Modelo al Taller (BIM-to-FAB)

Conexión directa entre el gemelo digital y los centros de mecanizado por control numérico (CNC), reduciendo al mínimo las tolerancias de ajuste y eliminando imprevistos en el ensamblaje en obra.
