Nueva Herramienta de Trabajo: Incorporamos la Impresora 3D BQ Hephestos 2 para Prototipado y Maquetas Arquitectónicas
Damos un salto cualitativo en la comunicación visual y técnica de nuestros proyectos con la llegada de la impresora 3D BQ Hephestos 2. Una estación de fabricación aditiva de alta precisión para materializar prototipos constructivos, maquetas volumétricas a escala y piezas personalizadas que conectan el diseño digital con la realidad física de la obra.
1. Del Modelo Digital al Objeto Físico: Fabricación Aditiva en la Edificación
En el ejercicio de la Arquitectura Técnica y la gestión de proyectos, la visualización tridimensional en pantalla mediante software BIM o infografías es fundamental, pero a menudo no resulta suficiente para transmitir con total claridad la complejidad de determinadas geometrías o soluciones de detalle.
Con la incorporación de la impresora 3D BQ Hephestos 2, sumamos una potente herramienta de fabricación aditiva que nos permite:
- Maquetas Arquitectónicas a Escala: Representación táctil de volumetrías, encajes de viviendas unifamiliares en parcelas con topografía acusada y cubiertas complejas para que los promotores y clientes comprendan exactamente cómo será su futuro edificio.
- Prototipado Rápido de Nudos Constructivos: Fabricación previa de encuentros singulares, ensambles de madera, piezas de remate o soluciones de fachada antes de su ejecución definitiva en obra.
- Piezas Técnicas y Útiles Personalizados: Fabricación de soportes, fijaciones o elementos a medida adaptados a nuestros instrumentos de topografía, escaneado y fotogrametría.
2. Ingeniería y Robustez: Características de la BQ Hephestos 2

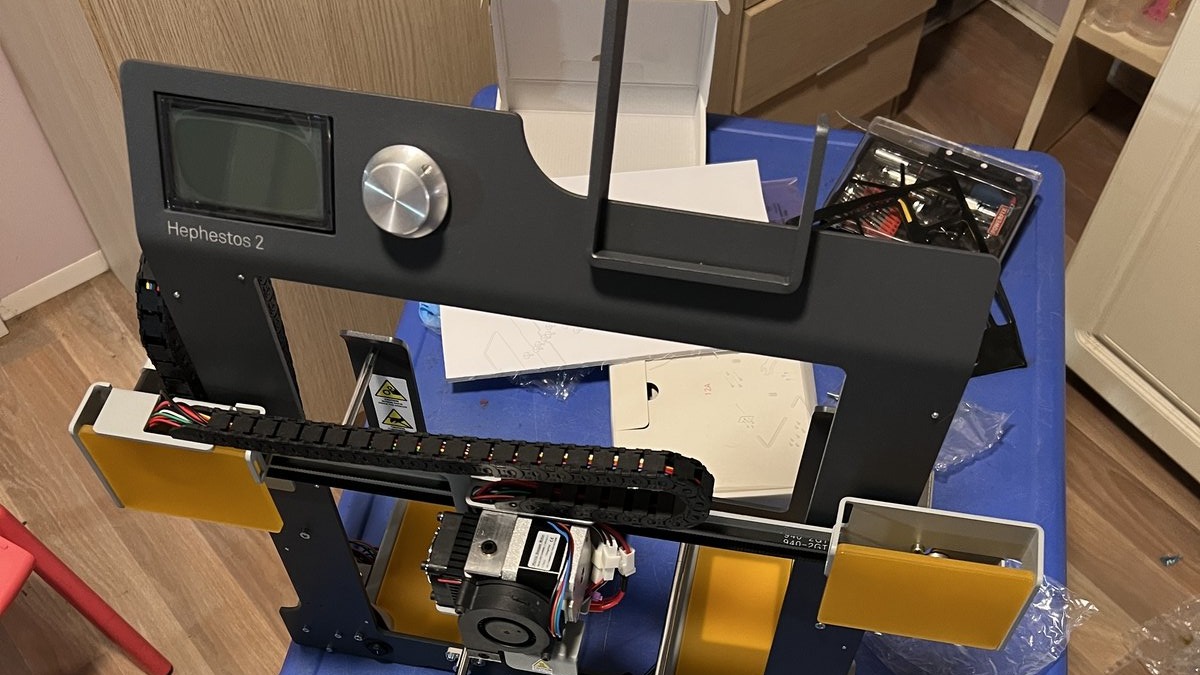

La Hephestos 2 fue desarrollada como una de las impresoras 3D más fiables de su segmento gracias a un diseño donde prima la rigidez mecánica y la precisión dimensional:
Especificaciones Técnicas Clave
- Chasis de Acero y Aluminio: Estructura robusta que absorbe las vibraciones a altas velocidades de impresión.
- Gran Volumen de Impresión: Base de 210 x 297 mm y altura de 220 mm, equivalente a una hoja A4 completa proyectada en vertical.
- Extrusor de Doble Tracción (Double Drive Gear): Diseñado por BQ para empujar el filamento de forma constante sin atascos, compatible con PLA, madera, bronce, cobre y filamentos técnicos flexibles (FilaFlex).
- Autonivelado Inductivo: Sensor de proximidad inductivo que mide la distancia a la cama y compensa cualquier inclinación automáticamente.
3. Montaje y Puesta a Punto en el Despacho

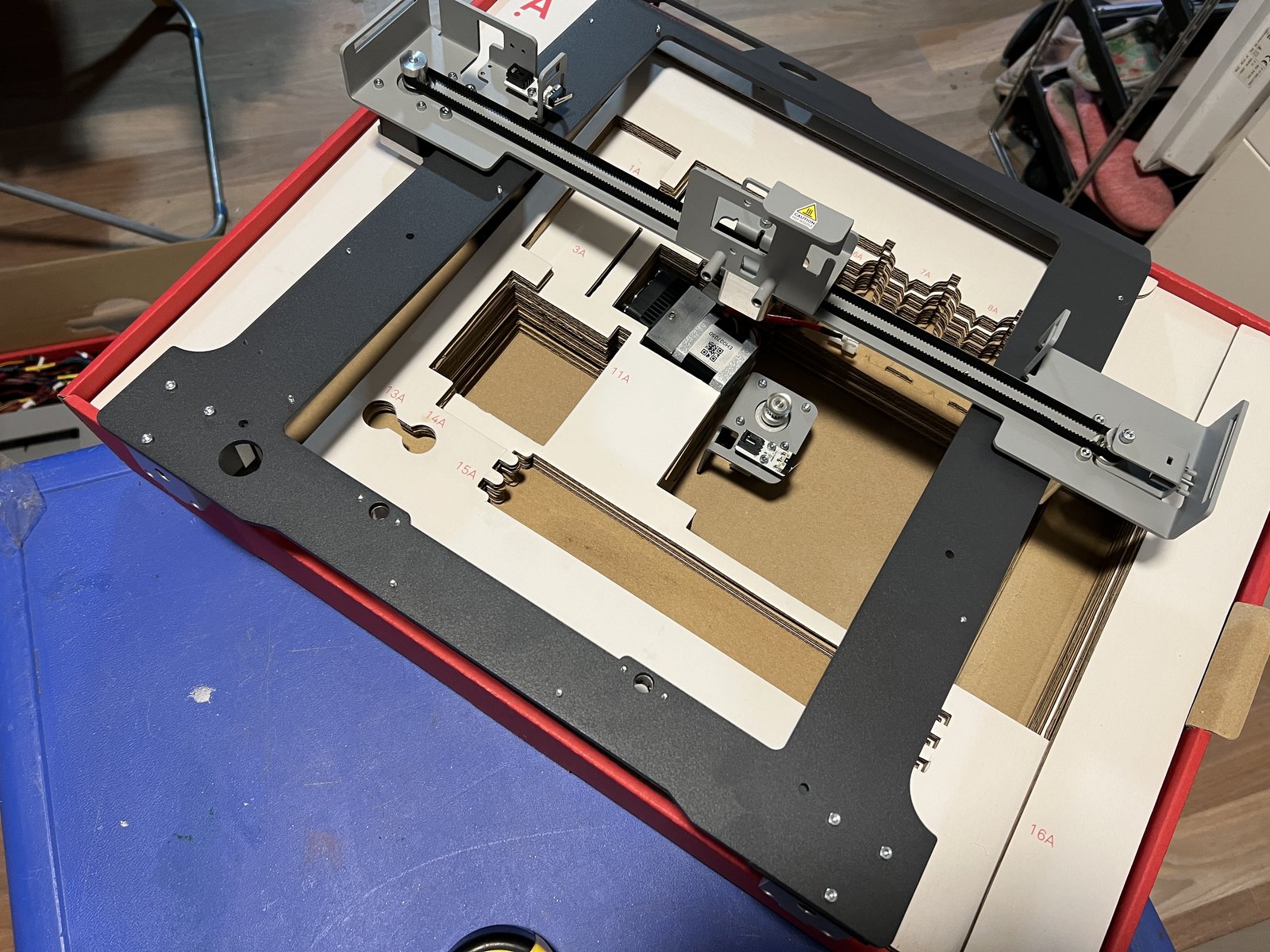

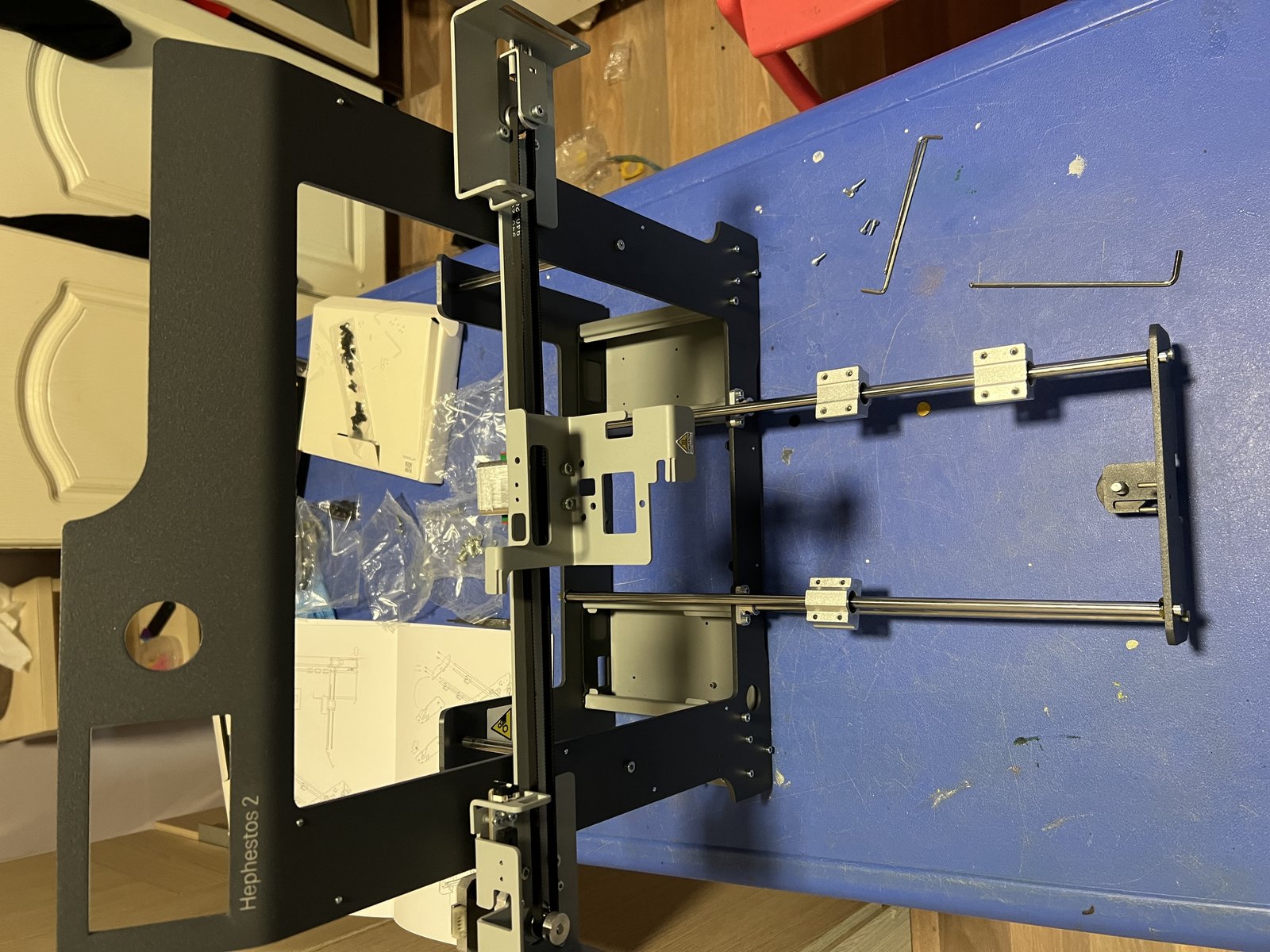

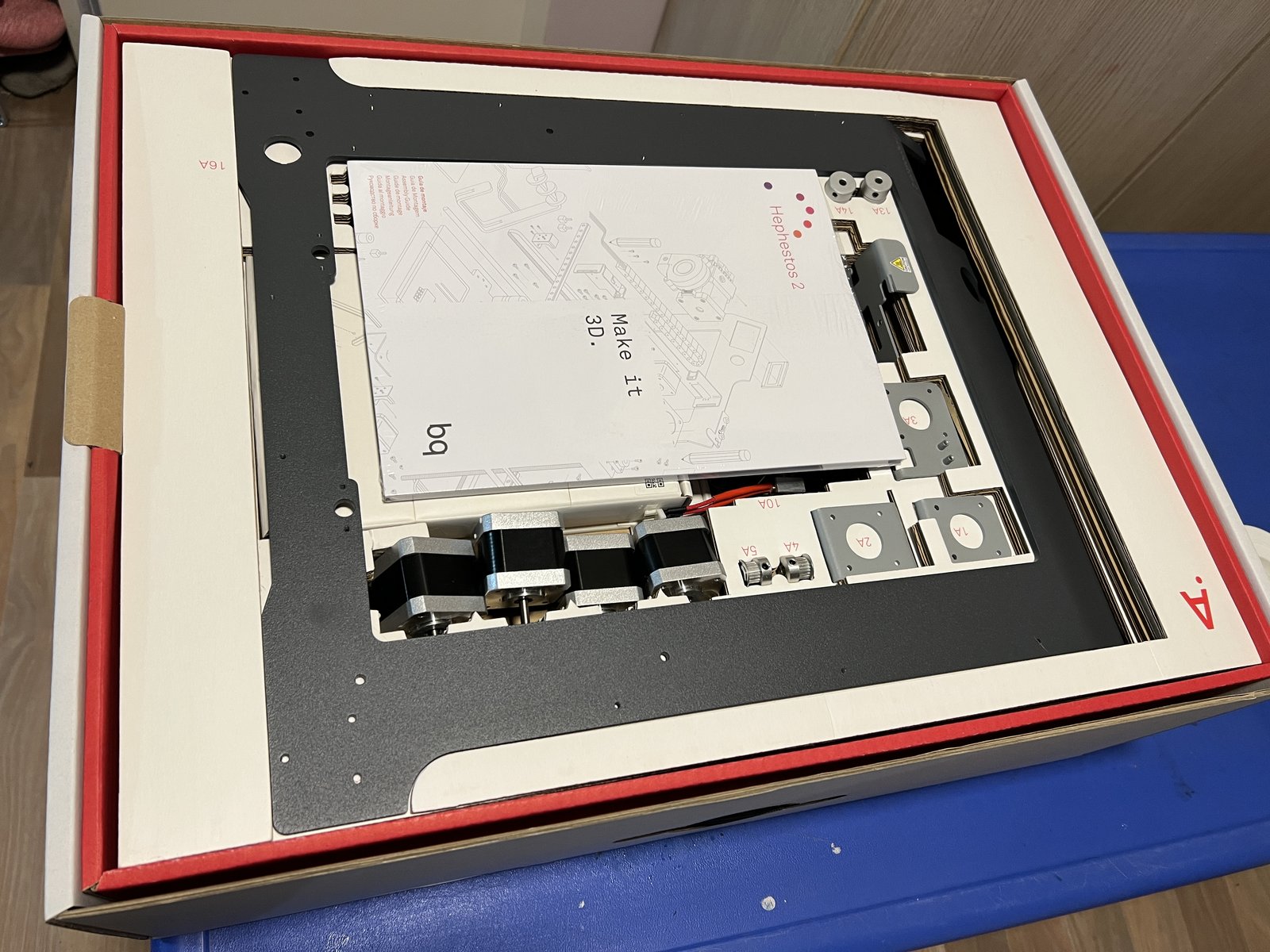

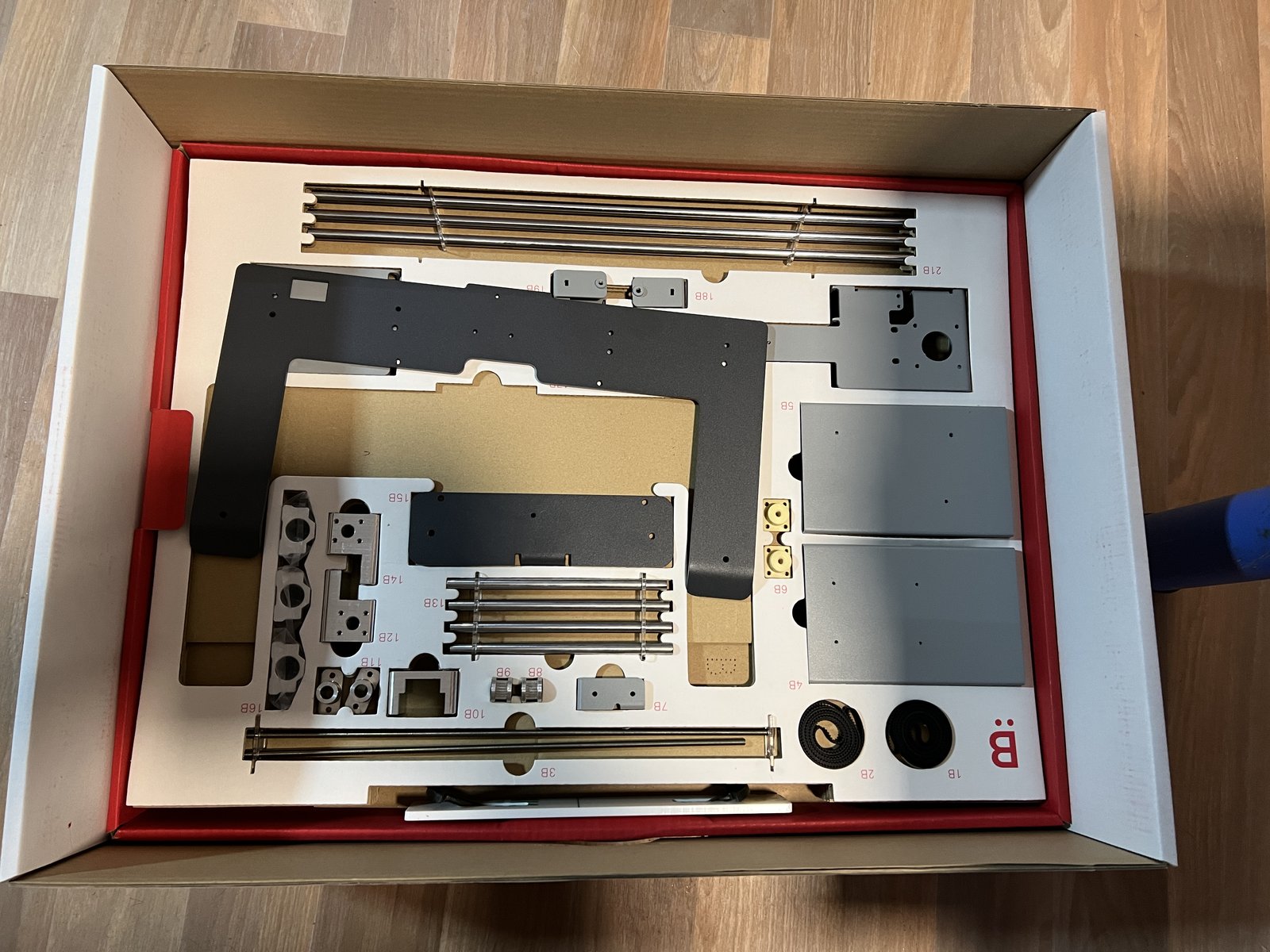

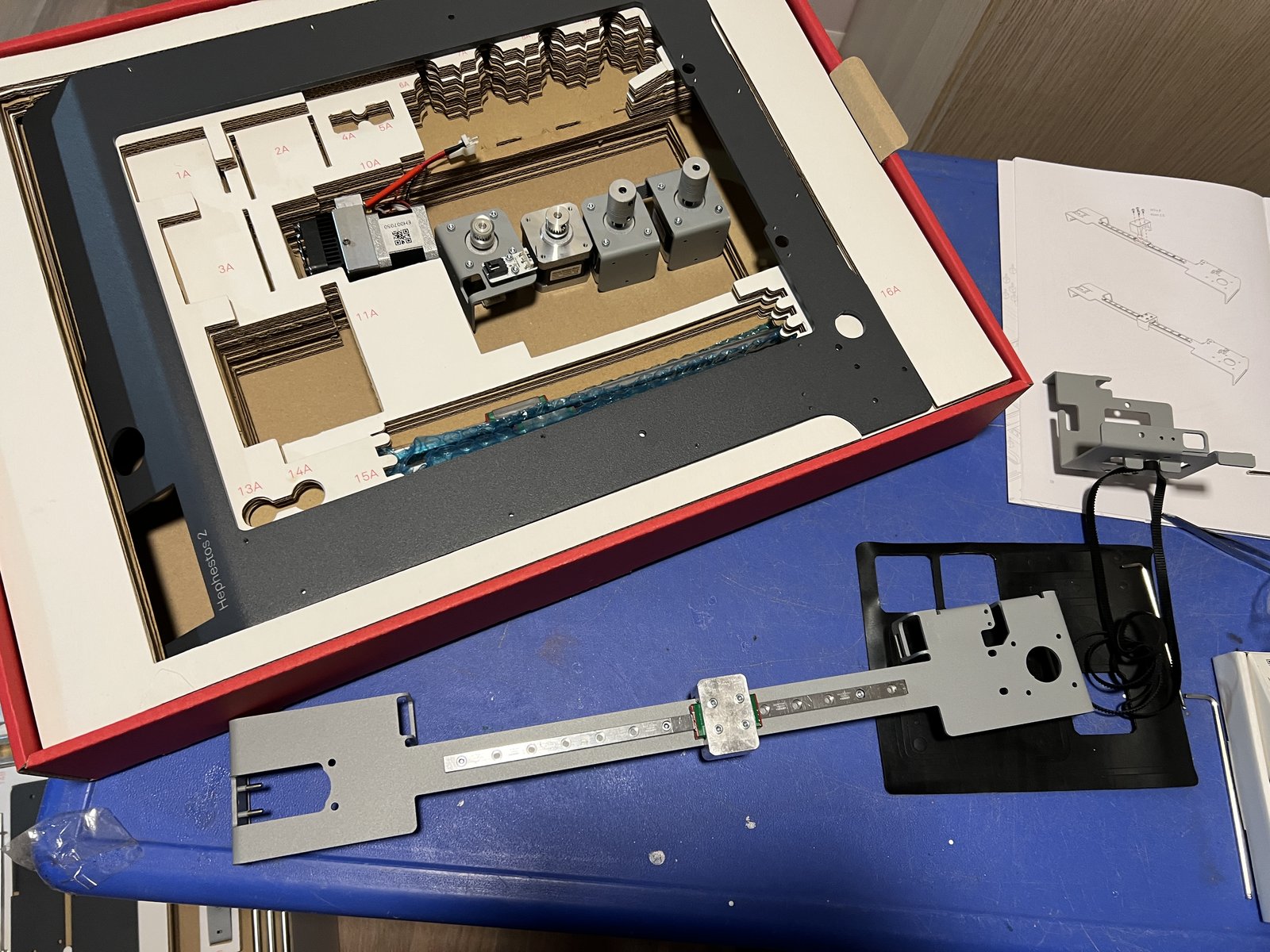

Durante la jornada del 14 de febrero de 2023 se procedió al ensamblaje integral de la máquina en nuestro taller técnico, cuidando al milímetro la perpendicularidad entre los tres ejes cartesianos (X, Y, Z), el tensado exacto de las correas y el guiado de cables mediante cadenas articuladas de protección industrial.
4. En Producción: Puesto de Trabajo y Flujo BIM Integrado

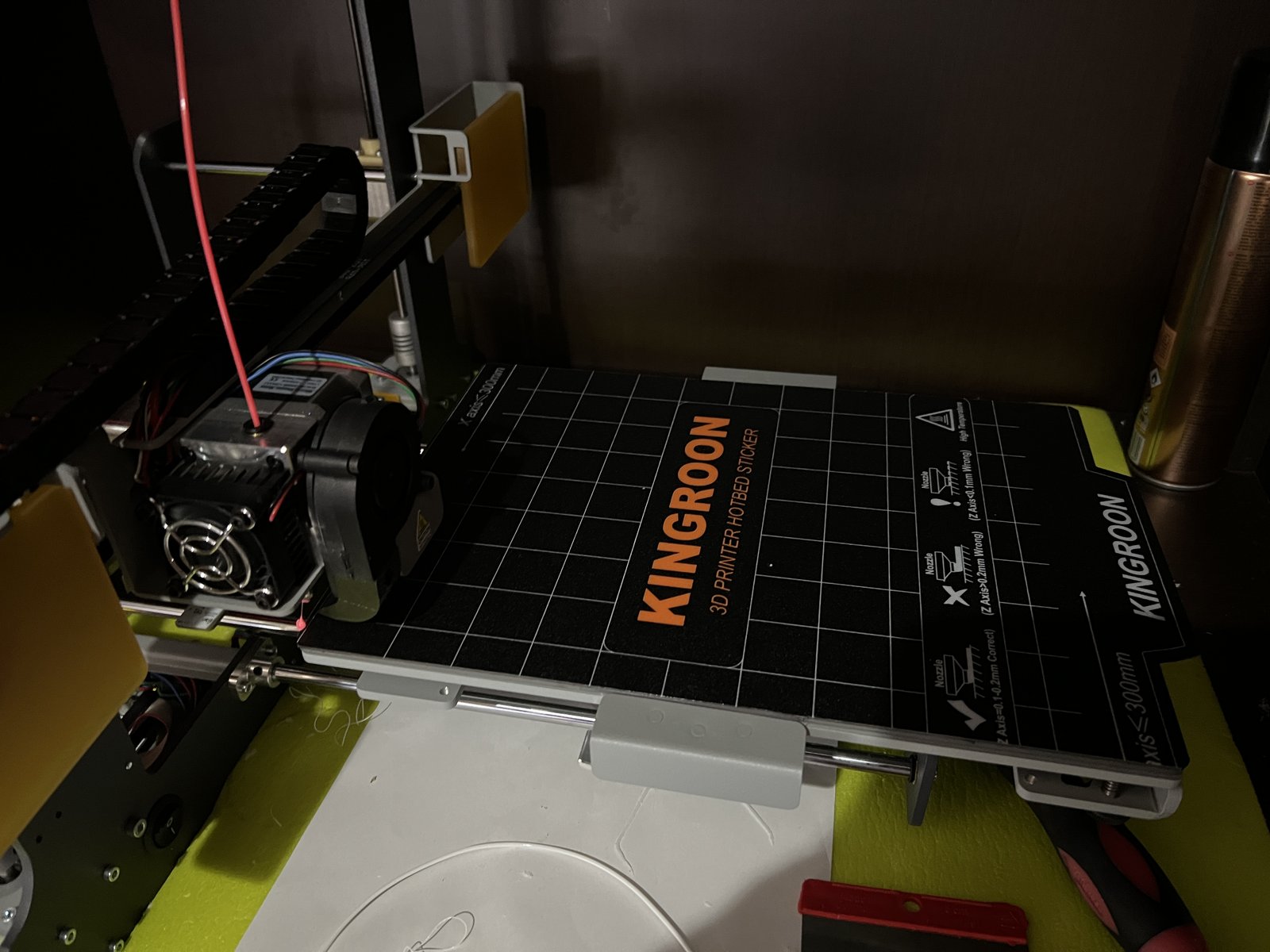

Tras la instalación de una lámina magnética texturizada Kingroon en la base de impresión para garantizar una adherencia óptima de las primeras capas y facilitar la retirada de piezas sin deformaciones, la máquina quedó plenamente operativa.
El flujo de trabajo conecta directamente los modelos paramétricos BIM y levantamientos fotogramétricos con dron con el software de laminado, permitiendo seccionar por plantas, vaciar interiores y generar maquetas volumétricas desmontables de gran impacto visual.
